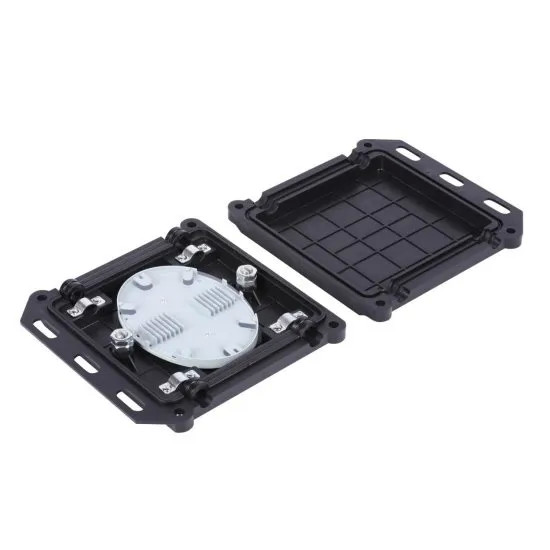

การปิดประกบกันในแนวนอนของไฟเบอร์ออปติก -ZCSC-H024-01(7231101)

ดัชนีทางเทคนิค

หมายเลขรุ่น			ZCSC-H024-01(7231101)
สี			สีดำ
ความจุ			24 คอร์
ระดับการป้องกัน			IP68
วัสดุ			พีพี,พีซี,พีซี+เอบีเอส
วิธีการปิดผนึกสำหรับทางเข้า			ซีลกันความร้อน
ทางเข้า / ทางออก			2+2
พอร์ตเคเบิลขาเข้า			Ф13-Ф16
ช่องเสียบสายเต้าเสียบ			Ф13-Ф16
ขนาด (L * W * D, MM)			406*168*74
ขนาดกล่องด้านใน (มม.)			220*220*55
ขนาดกล่องด้านนอก (มม.)			500*330*460
ต่อน้ำหนัก (กก.)			0.9
น้ำหนักรวม (กก.)			19
ชิ้น / กล่อง (ชิ้น)			20

แผนภาพขนาด:(มม.)

Pic#1: มุมมองด้านบน Pic#2: มุมมองด้านข้าง Pic#3: มุมมองด้านหน้า

ภาพรวม

ZION COMMUNICATION หมายเลขรุ่น ZCSC-H024-01 เป็นหนึ่งในอุปกรณ์หลักสำหรับจุดเข้าใช้งานของผู้ใช้ ใช้สำหรับการเชื่อมต่อป้องกันและการกระจายระหว่างสายเคเบิลสองเส้นหรือมากกว่าหน้าที่หลักคือการเชื่อมต่อสายเคเบิลจำหน่ายและสายเคเบิลภายในอาคารในที่โล่งมีการใช้กันอย่างแพร่หลายในระบบสื่อสาร เคเบิลทีวี ระบบเครือข่ายเคเบิลออปติคัล และอื่น ๆ โดยอาศัยโครงสร้างที่มั่นคง ประสิทธิภาพการปิดผนึกที่ดีและการก่อสร้างที่ง่าย

ข้อมูลผลิตภัณฑ์

• ขนาดถุงพลาสติก:210*210*45mm
• กล่องในลอนเดี่ยว ขนาด 220*220*55มม
• กล่องลูกฟูกลอนคู่ขนาด:500*330*460มม.(20ชิ้น/กล่อง)
• น้ำหนักต่อลัง:19 KG

การขนส่งและการจัดเก็บ

• หลีกเลี่ยงตากฝน ตากแดด และบีบระหว่างการขนส่ง
• ควรเก็บสินค้าในคลังสินค้า หลีกเลี่ยงความชื้น แสงแดด ไฟ
  อุณหภูมิในการจัดเก็บควรอยู่ที่ 25℃～+40℃

หมายเหตุ: ชิ้นส่วนพิเศษที่เสียหายได้ง่ายระหว่างการขนส่งควรได้รับการปกป้องอย่างระมัดระวัง
