การปิดประกบกันในแนวนอนของไฟเบอร์ออปติก -ZCSC-H144-02 (7231118)

ดัชนีทางเทคนิค

หมายเลขรุ่น			ZCSC-H144-02(7231118)
สี			สีดำ
ความจุ			144 คอร์
ระดับการป้องกัน			IP68
วัสดุ			พีซี, พีซี+เอบีเอส,พีพี
วิธีการปิดผนึกสำหรับทางเข้า			แมคคานิคอลซีล
ทางเข้า / ทางออก			3+3
พอร์ตเคเบิลขาเข้า			Ф15,Ф18,Ф21
ช่องเสียบสายเต้าเสียบ			Ф15,Ф18,Ф21
ขนาด (L * W * D, MM)			430*182*124
ขนาดกล่องด้านใน(มม			490*190*135
ขนาดกล่องนอก(มม			565*395*505
น้ำหนักรวม (กก.)			22.5
ชิ้น / กล่อง (ชิ้น)			8

แผนภาพขนาด:(มม.)

Pic#1: มุมมองด้านบน Pic#2: มุมมองด้านข้าง Pic#3: มุมมองด้านหน้า

ภาพรวม

ZION COMMUNICATION หมายเลขรุ่น ZCSC-H144-02 เป็นหนึ่งในอุปกรณ์หลักสำหรับจุดเข้าใช้งานของผู้ใช้ ใช้สำหรับการเชื่อมต่อป้องกันและการกระจายระหว่างสายเคเบิลสองเส้นหรือมากกว่าหน้าที่หลักคือการเชื่อมต่อสายเคเบิลจำหน่ายและสายเคเบิลภายในอาคารในที่โล่งมีการใช้กันอย่างแพร่หลายในระบบสื่อสาร เคเบิลทีวี ระบบเครือข่ายเคเบิลออปติคัล และอื่น ๆ โดยอาศัยโครงสร้างที่มั่นคง ประสิทธิภาพการปิดผนึกที่ดีและการก่อสร้างที่ง่าย

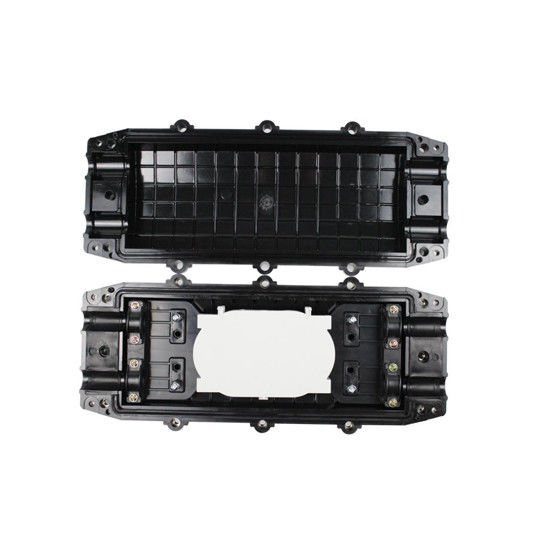

รูปภาพสำหรับการอ้างอิง

ข้อมูลผลิตภัณฑ์

• ขนาดถุงพลาสติก:430*182*124mm
• ขนาดกล่องด้านในลูกฟูกลอนเดียว : 490*190*135mm
• กล่องลูกฟูกลอนคู่ขนาด:555*395*505มม.(8ชิ้น/กล่อง)
• น้ำหนักต่อกล่อง:22.5 KG

การขนส่งและการจัดเก็บ

• หลีกเลี่ยงตากฝน ตากแดด และบีบระหว่างการขนส่ง
• ควรเก็บสินค้าในคลังสินค้า หลีกเลี่ยงความชื้น แสงแดด ไฟ

อุณหภูมิในการจัดเก็บควรอยู่ที่ 25℃～+40℃

หมายเหตุ: ชิ้นส่วนพิเศษที่เสียหายได้ง่ายระหว่างการขนส่งควรได้รับการปกป้องอย่างระมัดระวัง
