ความทนทาน: | <0.3dB การเปลี่ยนแปลงทั่วไป การผสมพันธุ์ 200 ครั้ง | การแลกเปลี่ยน: | ≤0.2dB |
---|---|---|---|
แรงดึง: | >70N | เวลาเสียบปลั๊ก: | >600 |
อุณหภูมิในการทำงาน (℃): | -40 ถึง +85°ซ | ||
แสงสูง: | สายแพทช์ MTP โหมดเดียว 3.0 มม.,สายแพทช์ไฟเบอร์ออปติก Mtp 3.0 มม |
รหัสไซออน | คำอธิบายไซออน | |||||||

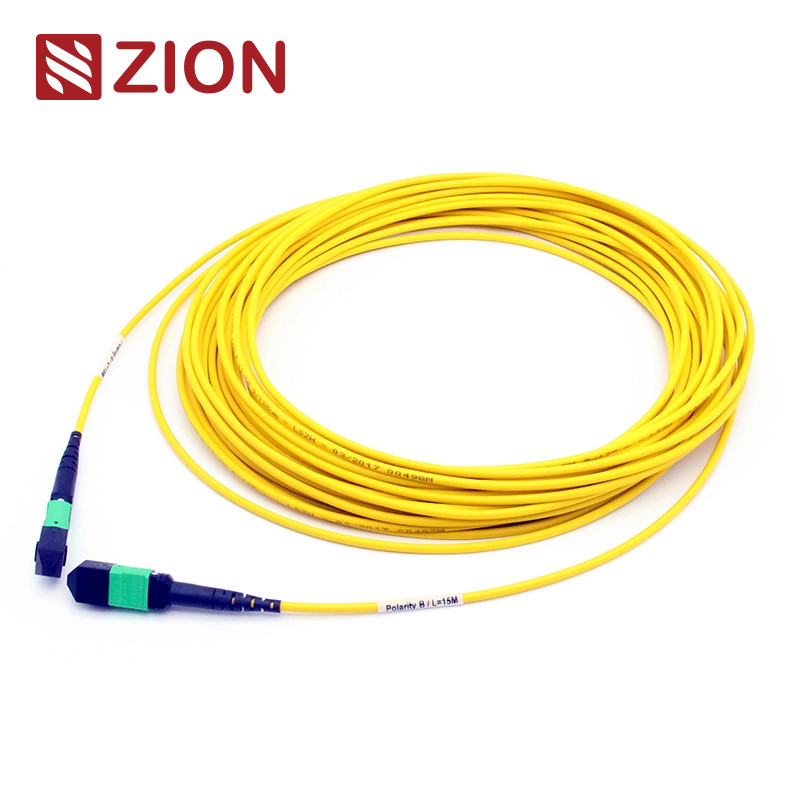

ZCM2152HIA1X | MTP หญิงถึง MTP หญิง SM 3.0 มม. LSZH 24 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | |||||||
ตัวเชื่อมต่อ MTP เป็นตัวเชื่อมต่อไฟเบอร์ชนิดหนึ่งMTP (Multi-Fiber Push On) เป็นตัวเชื่อมต่อไฟเบอร์แบบมัลติคอร์ระบบการเชื่อมต่อล่วงหน้าไฟเบอร์ความหนาแน่นสูง MTP ในปัจจุบันส่วนใหญ่ใช้ในการใช้งานสภาพแวดล้อมที่มีความหนาแน่นสูงของศูนย์ข้อมูล การใช้งานไฟเบอร์ออปติกกับอาคาร และการใช้งานการเชื่อมต่อภายในภายในอุปกรณ์รับส่งสัญญาณแสง เช่น อุปกรณ์ออปติก , 40G, 100G, QSFP+ | ||||||||
ประเภทของตัวเชื่อมต่อ MTP นั้นแยกตามข้อบังคับ IEC 61754-7: หมายเลขหลัก (หมายเลขอาร์เรย์), หัวตัวผู้ (ตัวผู้, ตัวเมีย), ขั้ว (PC หรือ APC) | ||||||||
สายแพทช์ไฟเบอร์ MTP-MTP 3.0 มม. LSZHสายแพทช์ไฟเบอร์ MTP สิ้นสุดด้วยขั้วต่อ MTP ที่ปลายทั้งสองด้านMTP Fiber Patch Cord เชื่อมต่อโมดูล MTP เข้าด้วยกันเป็นลิงค์ถาวรสายแพทช์ไฟเบอร์มีให้เลือก 12, 24, 48,60,72 ,96,144 ไฟเบอร์รองรับความเร็วสูงสุดถึง 10/40/100Gbps โซลูชันดาต้าเซ็นเตอร์โดยทั่วไปจะใช้เพื่อเชื่อมต่อระหว่างเทปคาสเซ็ต พาเนล หรือ MTP fan-outs ที่ทนทาน และเพื่ออำนวยความสะดวกในการปรับใช้อย่างรวดเร็วของสายเคเบิลแบ็คโบนความหนาแน่นสูงในศูนย์ข้อมูลและสภาพแวดล้อมที่มีไฟเบอร์สูงอื่นๆนอกจากนี้ MTP ยังมอบความยืดหยุ่นและความสะดวกสบายเมื่อคุณต้องเปลี่ยนรูปแบบตัวเชื่อมต่อในแผงแพทช์แทนที่จะเปลี่ยนคอนเนคเตอร์บนสายเคเบิ้ล เพียงแค่ติดตั้งคาสเซ็ทใหม่ที่มีคอนเนคเตอร์สไตล์ใหม่ที่ด้านครอสคอนเนคของแผงแพตช์ | ||||||||
สายแพทช์ไฟเบอร์ 12F MTP-MTP ได้รับการออกแบบมาสำหรับการเชื่อมต่อโดยตรงออปติก 40G QSFP+ SR4, 40G QSFP+ CSR4 และ 100G QSFP28 SR4 และศูนย์ข้อมูลความหนาแน่นสูง |
มาตรฐานอุตสาหกรรมของตัวเชื่อมต่อ:
ตัวเชื่อมต่อ | อ้างอิง | รายละเอียดที่อยู่อาศัย | ||||||
MTP โหมดเดียว | EIA/TIA-604-5 | SM APC: ขั้วต่อสีเขียว + บูตสีดำ (Standard Loss MTP) SM APC: ขั้วต่อสีเหลือง + บู๊ตสีดำ (MTP สูญเสียต่ำสุด) |
||||||
MTP มัลติโหมด | EIA/TIA-604-5 | OM1&OM2 PC: คอนเนคเตอร์สีเบจ + บูทสีดำ (Standard Loss MTP) OM3 & OM4 PC: คอนเนคเตอร์ Aqua + บูทสีดำ (Standard & Super low loss MTP) พีซี OM3&OM4: ตัวเชื่อมต่อ Heather Violet + บูทสีดำ (MTP การสูญเสียมาตรฐาน) |
ตรงตามมาตรฐาน IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;สอดคล้องกับ TIA-604-5(FOCIS5) สายโครงสร้างต่อ TIA-568-C | ||||||||
รองรับ 10G Fibre Channel | ||||||||
40G และ 100G IEEE 802.3 |
ข้อมูลจำเพาะของออปติคัล:
รายการข้อมูลจำเพาะ | โหมดเดียว (ขัดเงา APC 8 องศา) | มัลติโหมด (PC Flat Polish) | ||||||
การสูญเสียการแทรก (MTP) (IEC 61300-3-34) |
การสูญเสียมาตรฐาน:≤0.75dB (สูงสุด), ≤0.50dB (ทั่วไป) การสูญเสียต่ำมาก:≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป) |
การสูญเสียมาตรฐาน:≤0.6dB (สูงสุด), ≤0.50 (ทั่วไป) การสูญเสียต่ำมาก:≤0.35dB(สูงสุด) , ≤0.20dB(ทั่วไป) |
||||||
การสูญเสียการแทรก (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
การสูญเสียผลตอบแทน (MTP) | ≥60dB(ขัดเงา 8 องศา) | ≥25dB | ||||||
การสูญเสียผลตอบแทน (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
ความทนทาน | <0.3dBการเปลี่ยนแปลงทั่วไป การผสมพันธุ์ 200 ครั้ง | |||||||
การแลกเปลี่ยน | ≤0.2dB | |||||||
แรงดึง | >70N | |||||||
เวลาเสียบปลั๊ก | >600 | |||||||
อุณหภูมิในการทำงาน (℃) | ·-40 ถึง + 85°C |
คุณสมบัติ: | ||||||||
การสูญเสียการแทรกต่ำ การสูญเสียผลตอบแทนสูง | ||||||||
ตัวเชื่อมต่อ Multi-fiber ที่ใช้ MT, การสิ้นสุดและส่วนประกอบตัวเชื่อมต่อไฟเบอร์ 4,8,12 และ 24 | ||||||||
ทางออกที่ประหยัดสำหรับการเลิกจ้างไฟเบอร์จำนวนมาก | ||||||||
ออกแบบมาสำหรับแอปพลิเคชัน SM และ MM ที่มีการสูญเสียต่ำและการสูญเสียมาตรฐาน | ||||||||
มีตัวเลือกสายกลมที่แข็งแรงทนทาน สายวงรี และสายริบบิ้นเปล่า | ||||||||
ตัวเรือนรหัสสีมีไว้เพื่อแยกประเภทไฟเบอร์ ประเภทการขัดเงา และ/หรือเกรดคอนเนคเตอร์ | ||||||||
สามารถทำซ้ำและแลกเปลี่ยนได้ดี |
แอปพลิเคชัน: | ||||||||
ตัวเชื่อมต่อ MTP ทั้งหมดของ OMC มาจาก Senko/Nissin/SumitomoMTP Patch Cord เป็นชุดสายเคเบิลที่มีความหนาแน่นสูงซึ่งโดยทั่วไปใช้ในสามพื้นที่ | ||||||||
แอปพลิเคชันศูนย์ข้อมูลที่มีสภาพแวดล้อมที่มีความหนาแน่นสูง | ||||||||
ใยแก้วนำแสงให้กับอาคาร | ||||||||
การประยุกต์ใช้ตัวเชื่อมต่อภายในในอุปกรณ์ไฟเบอร์ |
กฎการตั้งชื่อ & ข้อมูลยืนยันการสั่งซื้อ:
กดแถบดึงสำหรับ Senko MTP
MTP-MTP 24F การวาดสายเคเบิลลำตัว...
ความยาวโดยรวม(L)(ม.) | ความยาวของความอดทน (ซม.) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<ยาว<40 | +15/-0 | |||||||
40<ลิตร | '+0.5% x ยาว/-0 |
วิธีการเชื่อมต่อสามวิธีช่วยให้ขั้ว MTP/MTP ถูกต้อง
สารละลายขั้วเบส-24
เพื่อให้ทันกับความต้องการที่เพิ่มขึ้นสำหรับแบนด์วิธที่สูงขึ้น สายเคเบิล 24 ไฟเบอร์ MTP/MPO จึงถูกนำมาใช้เพื่ออำนวยความสะดวกในการโยกย้ายไปยังเครือข่าย 100Gเพิ่มความหนาแน่นของการเดินสายไฟเบอร์ 12 เส้นเป็นสองเท่าในพื้นที่เดียวกัน ซึ่งช่วยลดจำนวนไฟเบอร์ ทำให้เดินสายเคเบิลน้อยลง และปรับปรุงการไหลเวียนของอากาศอย่างไรก็ตาม การบำรุงรักษาขั้วของสายเคเบิล base-24 MTP/MPO นั้นซับซ้อนกว่าOMC แนะนำให้ใช้สายเคเบิล MTP/MPO ประเภท A (เสียบสายขึ้นเพื่อกดลง)ด้วยคาสเซ็ต Type A และ Type AF ของเรา ไม่จำเป็นต้องใช้สายแพทช์ A-to-A อีกต่อไปวิธีการเชื่อมต่อแสดงไว้ในรูปภาพต่อไปนี้ |
สายเคเบิล TRUNK ยอดนิยมของ Zion Communication
รหัสไซออน | คำอธิบายไซออน | |||||||
7236001 | ZCM1122HIA1X | MPO หญิงถึง MPO หญิง SM 3.0 มม. LSZH 12 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236002 | ZCM1152HIA1X | MPO หญิงถึง MPO หญิง SM 3.0 มม. LSZH 24 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236003 | ZCM1127HLA1X | MPO หญิงถึง MPO หญิง OM3 3.0 มม. LSZH 12 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236004 | ZCM1157HLA1X | MPO หญิงถึง MPO หญิง OM3 3.0 มม. LSZH 24 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236005 | ZCM1128HMA1X | MPO หญิงถึง MPO หญิง OM4 3.0 มม. LSZH 12 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236006 | ZCM1158HMA1X | MPO หญิงถึง MPO หญิง OM4 3.0 มม. LSZH 24 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236007 | ZCM2122HIA1X | MTP หญิงถึง MTP หญิง SM 3.0 มม. LSZH 12 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236008 | ZCM2152HIA1X | MTP หญิงถึง MTP หญิง SM 3.0 มม. LSZH 24 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236009 | ZCM2127HLA1X | MTP หญิงถึง MTP หญิง OM3 3.0 มม. LSZH 12 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236010 | ZCM2157HLA1X | MTP หญิงถึง MTP หญิง OM3 3.0 มม. LSZH 24 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236011 | ZCM2128HMA1X | MTP หญิงถึง MTP หญิง OM4 3.0 มม. LSZH 12 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236012 | ZCM2158HMA1X | MTP หญิงถึง MTP หญิง OM4 3.0 มม. LSZH 24 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง |
บรรจุภัณฑ์
แพ็คเกจเคเบิลใยแก้วนำแสงที่ถ่ายได้ง่ายและได้รับการป้องกันอย่างดีนี้ได้รับการติดฉลากและทำเครื่องหมายโดย OMC เป็นค่าเริ่มต้น ขนาดกล่องมาตรฐาน: 34 * 22 * 15 ซม.;44*34*24 ซม. ;54*39*34 ซม.กล่องที่จะใช้ขึ้นอยู่กับจำนวนสินค้าสามารถปรับแต่งบรรจุภัณฑ์ได้ | ||||||||
บริการ OEM/ODM สำหรับคุณ
1. สีของสายไฟ, คำพิมพ์, วัสดุของปลอกหุ้มสายไฟ, สีของขั้วต่อ | ||||||||
2. ฉลาก OEM, ระบุแหวน, ฉลากของสายเคเบิล,กล่องเครื่องหมายการจัดส่ง | ||||||||
3. ระดับคุณภาพที่แตกต่างกัน |
