| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | ไม่มีขีด จำกัด |
| ความทนทาน: | <0.3dB การเปลี่ยนแปลงทั่วไป การผสมพันธุ์ 200 ครั้ง | การแลกเปลี่ยน: | ≤0.2dB |
|---|---|---|---|
| แรงดึง: | >70N | การทดสอบการแทรก - ดึง: | 500 ครั้ง, IL <0.5dB |
| อุณหภูมิในการทำงาน (℃): | -40 ถึง +85°ซ | ||
| แสงสูง: | สายเคเบิลลำใยแก้วนำแสง MTP,สายลำใยไฟเบอร์ MTP EIA/TIA-604-5,สายลำใยไฟเบอร์มัลติโหมด MTP |
||
สายแพทช์ไฟเบอร์ 12F MPO (MTP) -MPO (MTP) ได้รับการออกแบบมาสำหรับ 40G QSFP + SR4
40G QSFP+ CSR4 และ 100G QSFP28 SR4 ออปติกการเชื่อมต่อโดยตรงและศูนย์ข้อมูลความหนาแน่นสูง
| รหัสไซออน | คำอธิบายไซออน | |||||||

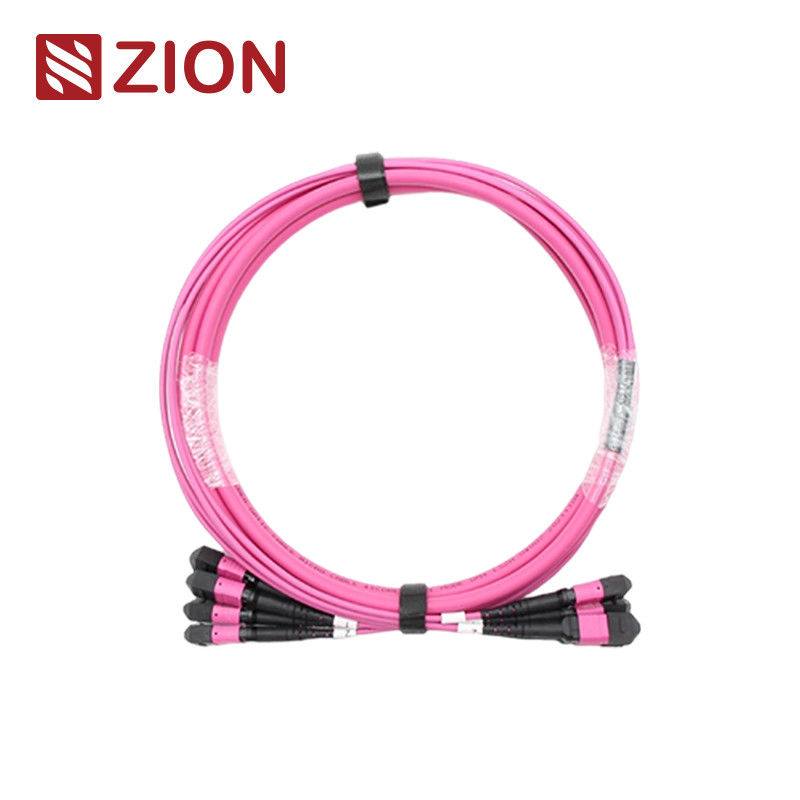

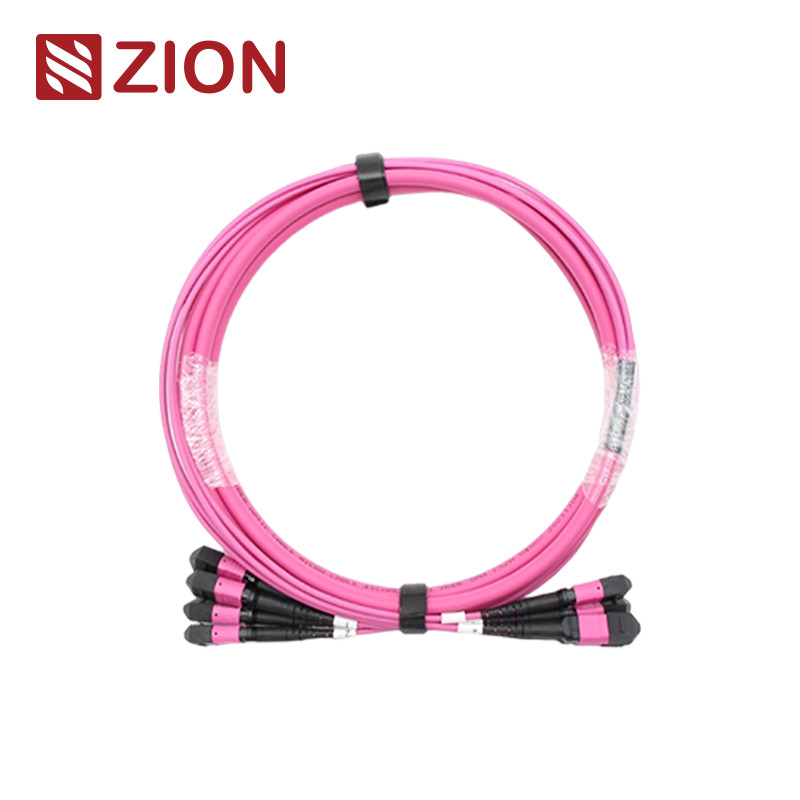

| ZCM22C8HIAX | (4*12)48F MTP OM4 ไฟเบอร์ออปติกเทิร์นเคเบิล | |||||||
| ตัวเชื่อมต่อ MTP เป็นตัวเชื่อมต่อไฟเบอร์ชนิดหนึ่งMTP (Multi-Fiber Push On) เป็นตัวเชื่อมต่อไฟเบอร์แบบมัลติคอร์ระบบการเชื่อมต่อล่วงหน้าไฟเบอร์ความหนาแน่นสูง MTP ในปัจจุบันส่วนใหญ่ใช้ในการใช้งานสภาพแวดล้อมที่มีความหนาแน่นสูงของศูนย์ข้อมูล การใช้งานไฟเบอร์ออปติกกับอาคาร และการใช้งานการเชื่อมต่อภายในภายในอุปกรณ์รับส่งสัญญาณแสง เช่น อุปกรณ์ออปติก , 40G, 100G, QSFP+ | ||||||||
| ประเภทของคอนเนคเตอร์ MTP มีความแตกต่างตามข้อบังคับ EIA/TIA-604-5: หมายเลขหลัก (หมายเลขอาร์เรย์), หัวตัวผู้ (ตัวผู้, ตัวเมีย), ขั้ว (PC หรือ APC) | ||||||||
| 24F-144F MPO/MTP TRUNK CABLE สิ้นสุดด้วยขั้วต่อ MPO/MTP ที่ปลายทั้งสองด้านสายแพทช์ MPO/MTP/สายลำตัวเชื่อมต่อโมดูล MPO/MTP เข้าด้วยกันเป็นลิงก์ถาวรสายแพ/สายลำตัวมีให้เลือก 12, 24, 48,60,72 ,96,144 เส้นใยรองรับความเร็วสูงสุดถึง 10/40/100Gbps โซลูชันดาต้าเซ็นเตอร์โดยทั่วไปจะใช้เพื่อเชื่อมต่อระหว่างเทปคาสเซ็ต พาเนล หรือ MPO/MTP fan-outs ที่ทนทาน และเพื่ออำนวยความสะดวกในการปรับใช้อย่างรวดเร็วของสายเคเบิลแบ็คโบนความหนาแน่นสูงในศูนย์ข้อมูลและสภาพแวดล้อมที่มีไฟเบอร์สูงอื่นๆนอกจากนี้ MPO/MTP ยังมอบความยืดหยุ่นและความสะดวกสบายเมื่อคุณต้องเปลี่ยนรูปแบบตัวเชื่อมต่อในแผงแพทช์แทนที่จะเปลี่ยนคอนเนคเตอร์ที่ช่องเก็บสาย เพียงแค่ติดตั้งคาสเซ็ทใหม่ที่มีรูปแบบคอนเนคเตอร์ใหม่ที่ด้านเชื่อมต่อแบบไขว้ของแผงแพตช์ | ||||||||
มาตรฐานอุตสาหกรรมของตัวเชื่อมต่อ:
| ตัวเชื่อมต่อ | อ้างอิง | รายละเอียดที่อยู่อาศัย | ||||||
| MTP โหมดเดียว | EIA/TIA-604-5 | SM APC: ขั้วต่อสีเขียว + บูตสีดำ (Standard Loss MTP) SM APC: ขั้วต่อสีเหลือง + บู๊ตสีดำ (MTP สูญเสียต่ำสุด) |
||||||
| MTP มัลติโหมด | EIA/TIA-604-5 | OM1&OM2 PC: คอนเนคเตอร์สีเบจ + บูทสีดำ (Standard Loss MTP) OM3 & OM4 PC: คอนเนคเตอร์ Aqua + บูทสีดำ (Standard & Super low loss MTP) พีซี OM3&OM4: ตัวเชื่อมต่อ Heather Violet + บูทสีดำ (MTP การสูญเสียมาตรฐาน) |
||||||
| ตรงตามมาตรฐาน IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;สอดคล้องกับ TIA-604-5(FOCIS5) สายโครงสร้างต่อ TIA-568-C | ||||||||
| รองรับ 10G Fibre Channel | ||||||||
| 40G และ 100G IEEE 802.3 |
ข้อมูลจำเพาะของออปติคัล:
| รายการข้อมูลจำเพาะ | โหมดเดียว (ขัดเงา APC 8 องศา) | มัลติโหมด (PC Flat Polish) | ||||||
| การสูญเสียการแทรก (MPO) (IEC 61300-3-34) |
การสูญเสียมาตรฐาน:≤0.75dB (สูงสุด), ≤0.50dB (ทั่วไป) การสูญเสียต่ำมาก:≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป) |
การสูญเสียมาตรฐาน:≤0.6dB (สูงสุด), ≤0.50 (ทั่วไป) การสูญเสียต่ำมาก:≤0.35dB(สูงสุด) , ≤0.20dB(ทั่วไป) |
||||||
| การสูญเสียการแทรก (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| ผลตอบแทนขาดทุน (MPO) | ≥60dB(ขัดเงา 8 องศา) | ≥25dB | ||||||
| การสูญเสียผลตอบแทน (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
| ความทนทาน | <0.3dBการเปลี่ยนแปลงทั่วไป การผสมพันธุ์ 200 ครั้ง | |||||||
| การแลกเปลี่ยน | ≤0.2dB | |||||||
| แรงดึง | >70N | |||||||
| การทดสอบการแทรก - ดึง | 500 เท่า อิลลินอยส์＜0.5dB | |||||||
| อุณหภูมิในการทำงาน (℃) | ·-40 ถึง + 85°C | |||||||
คุณสมบัติ:
| การสูญเสียการแทรกต่ำ การสูญเสียผลตอบแทนสูง | ||||||||
| ตัวเชื่อมต่อ Multi-fiber ที่ใช้ MT, การสิ้นสุดและส่วนประกอบตัวเชื่อมต่อไฟเบอร์ 4,8,12 และ 24 | ||||||||
| ทางออกที่ประหยัดสำหรับการเลิกจ้างไฟเบอร์จำนวนมาก | ||||||||
| ออกแบบมาสำหรับแอปพลิเคชัน SM และ MM ที่มีการสูญเสียต่ำและการสูญเสียมาตรฐาน | ||||||||
| มีตัวเลือกสายกลมที่แข็งแรงทนทาน สายวงรี และสายริบบิ้นเปล่า | ||||||||
| ตัวเรือนรหัสสีมีไว้เพื่อแยกประเภทไฟเบอร์ ประเภทการขัดเงา และ/หรือเกรดคอนเนคเตอร์ | ||||||||
| สามารถทำซ้ำและแลกเปลี่ยนได้ดี |
แอปพลิเคชัน:
| ตัวเชื่อมต่อ MTP ทั้งหมดของ OMC มาจาก Senko/Nissin/Sumitomoสายแพทช์ไฟเบอร์ MTP เป็นชุดสายเคเบิลที่มีความหนาแน่นสูงซึ่งโดยทั่วไปใช้ในสามพื้นที่ | ||||||||
| แอปพลิเคชันศูนย์ข้อมูลที่มีสภาพแวดล้อมที่มีความหนาแน่นสูง | ||||||||
| ใยแก้วนำแสงให้กับอาคาร | ||||||||
| การประยุกต์ใช้ตัวเชื่อมต่อภายในในอุปกรณ์ไฟเบอร์ |
กฎการตั้งชื่อ & ข้อมูลยืนยันการสั่งซื้อ:
กดแถบดึงสำหรับ Senko MTP
สายเคเบิล 24F-144F MPO/MTP
สินค้าวัสดุ-สาย
| ตัวเชื่อมต่อ | ไฟเบอร์แชนแนล | |||||||
หมายเหตุ: ขั้วต่อหญิงต้องเชื่อมต่อกับประเภทขั้วต่อชาย
MTP-MTP 12F การวาดสายเคเบิลลำตัว
| ความยาวโดยรวม(L)(ม.) | ความยาวของความอดทน (ซม.) | |||||||
| 0<L<1 | +5/-0 | |||||||
| 1<L<10 | +10/-0 | |||||||
| 10<ยาว<40 | +15/-0 | |||||||
| 40<ลิตร | '+0.5% x ยาว/-0 | |||||||
วิธีการเชื่อมต่อสามวิธีช่วยให้ขั้ว MTP/MPO ถูกต้อง
เนื่องจากตัวเชื่อมต่อยูนิตของสายเคเบิลลำต้น 24F-144F MPO/MTP คือ 12F MPO/MTP ดังนั้นจึงมีขั้วเดียวกันกับ 12F เดี่ยว
สายเคเบิลลำตัว MPO/MTP
รายละเอียดของวัสดุ
สายเคเบิล MPO/MTP TRUNK ยอดนิยมของ Zion Communication
| รหัสไซออน | คำอธิบายไซออน | |||||||
| 7236055 | ZCM12C2HIAX | (4*12)48F MPO SM Fiber Optic Turnk Cable | ||||||
| 7236056 | ZCM12C7HAAX | (4*12)48F MPO OM3 สายเคเบิลไฟเบอร์ออปติกเทิร์น | ||||||
| 7236057 | ZCM12C8HMAX | (4*12)48F MPO OM4 สายเคเบิลไฟเบอร์ออปติกเทิร์น | ||||||
| 7236058 | ZCM22C2HIAX | (4*12)48F MTP SM Fiber Optic Turnk Cable | ||||||
| 7236059 | ZCM22C7HAAX | (4*12)48F MTP OM3 ไฟเบอร์ออปติกเทิร์นเคเบิล | ||||||
| 7236060 | ZCM22C8HMAX | (4*12)48F MTP OM4 ไฟเบอร์ออปติกเทิร์นเคเบิล | ||||||
บรรจุภัณฑ์
| แพ็คเกจเคเบิลใยแก้วนำแสงที่ถ่ายได้ง่ายและได้รับการป้องกันอย่างดีนี้ได้รับการติดฉลากและทำเครื่องหมายโดย OMC เป็นค่าเริ่มต้น ขนาดกล่องมาตรฐาน: 34 * 22 * 15 ซม.;44*34*24 ซม. ;54*39*34 ซม.กล่องที่จะใช้ขึ้นอยู่กับจำนวนสินค้าสามารถปรับแต่งบรรจุภัณฑ์ได้ | ||||||||
บริการ OEM/ODM สำหรับคุณ
| 1. สีของสายไฟ, คำพิมพ์, วัสดุของปลอกหุ้มสายไฟ, สีของขั้วต่อ | ||||||||
| 2. ฉลาก OEM, ระบุแหวน, ฉลากของสายเคเบิล,กล่องเครื่องหมายการจัดส่ง | ||||||||
| 3. ระดับคุณภาพที่แตกต่างกัน |
|
|
