| สถานที่กำเนิด: | หางโจวประเทศจีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL OR OEM |
| ได้รับการรับรอง: | UL, ETL, CE,CPR, RoHS |
| หมายเลขรุ่น: | NO. ไม่ 7112306 7112306 |
| จำนวนสั่งซื้อขั้นต่ำ: | 305 ม./สปูล 100 ม้วน |
| รายละเอียดการบรรจุ: | หลอดไม้, กล่อง, พาเลท |
| เวลาการส่งมอบ: | โดยปกติ 25 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที,แอล/C |
| สามารถในการผลิต: | 10000 หลอด/เดือน 3050KM/เดือน |
| จำนวนตัวนำ: | 4 คู่ | พิมพ์: | คุณ/utp cat6a |
|---|---|---|---|
| เสื้อแจ็กเกต: | LSZH | สี: | น้ำเงิน/เทา/...... |
| คอนดักเตอร์: | ทองแดงเปลือย | การใช้งาน: | โทรคมนาคม,เครือข่าย,โทรคมนาคม/CATV,การเชื่อมต่อบรอดแบนด์,โทรคมนาคม/กล้องวงจรปิด/คอมพิวเตอร์ |
| ฉนวนกันความร้อน: | เอชดีพีอี | มาตรฐาน 1: | ISO/IEC 11801-1 เอ็ด.1.0 |
| มาตรฐาน 2: | ANSI/TIA-568-C.2 ANSI/TIA-568.2-D | มาตรฐาน 3: | UL444、UL1581、UL1666、IEC60332-1、EN50399 |
| สนับสนุน: | 10Gbase-t、1000BASE-T | ||
| เน้น: | แจ็คเก็ต LSZH U UTP CAT 6A,สายเคเบิลอีเธอร์เน็ต Cat6a ที่ไม่มีฉนวนหุ้ม,ตัวนำทองแดง UTP CAT 6A |
||

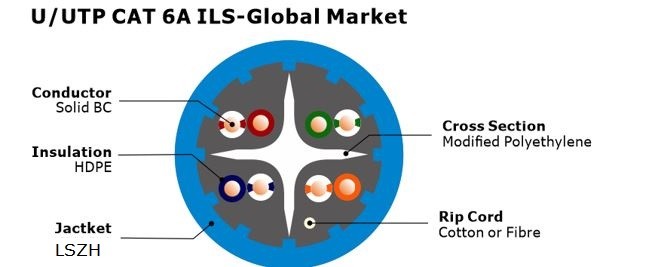

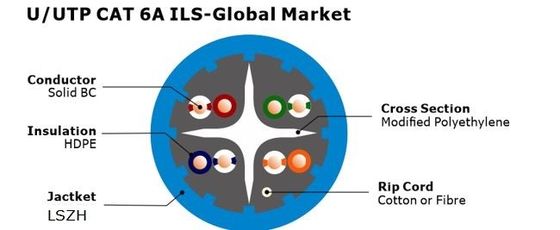

| ส่วนประกอบ | ข้อมูลจำเพาะ |
|---|---|
| ตัวนำ | 0.57±0.005mm ทองแดงเปลือยแข็ง |
| คู่ | 4 คู่ |
| ฉนวน | 1.02±0.05 mm HDPE |
| สีฉนวน | น้ำเงิน-ขาว/น้ำเงิน, ส้ม-ขาว/ส้ม, เขียว-ขาว/เขียว, น้ำตาล-ขาว/น้ำตาล |
| ส่วนตัดขวาง | Modified Polyethylene |
| RipCord | ผ้าฝ้ายหรือไฟเบอร์ |
| แจ็คเก็ตด้านนอก | 7.1±0.5 mm LSZH ILS ※ ILS: แจ็คเก็ตทรงกลมพร้อมร่องตามยาวภายใน |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ความต้านทาน DC | ＜9.38 โอห์ม/100m @20℃ |
| ความไม่สมดุลของความต้านทาน DC | 4% @ 20℃ |
| ความจุร่วม | 5.6 nF/100m |
| อิมพีแดนซ์ลักษณะเฉพาะ | 1-100 MHz: 100±15 โอห์ม 100-200 MHz: 100±22 โอห์ม 200-500 MHz: 100±32 โอห์ม |
| ความถี่สูงสุด | 500MHz |
| ความไม่สมดุลของความจุ | 330 pF/100m |
| NVP | 67% |
| Delay Skew | ≤ 45ns/100m |
| Freq (MHz) | RL (Min.) dB | การสูญเสียการแทรก (สูงสุด) dB/100m | การหน่วงเวลา (สูงสุด) ns/100m | Delay Skew (สูงสุด) ns/100m | NEXT (Min.) dB | PS NEXT (Min.) dB | ELNEXT (Min.) dB/100m | PSELNEXT (Min.) dB/100m |
|---|---|---|---|---|---|---|---|---|
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.4 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.1 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 23.6 | 10.7 | 540.4 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 538.6 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 537.6 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 536.1 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.1 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 535.8 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 535.6 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| เครื่องหมาย | HELLOSIGNAL NO.7112306 U/UTP CAT6A 4PR 23AWG PVC ...305M(1000FT) (หรือตามคำขอของลูกค้า) |
| แพ็คเกจด้านใน | 305m/Spool, 305m/Reel (หรือตามคำขอของลูกค้า) |
| แพ็คเกจด้านนอก | กล่องสี, พาเลท (หรือตามคำขอของลูกค้า) |
| เวลาจัดส่ง | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| แบรนด์ | HELLOSIGNAL® หรือ OEM |
