ฟอร์มแฟกเตอร์: | QSFP28 | อัตราข้อมูลสูงสุด: | 100Gbps |
---|---|---|---|
ความยาวคลื่น: | 1294-1310นาโนเมตร | ความยาวคลื่นศูนย์กลาง: | 1295,1300,1304,1309nm |
ระยะสายเคเบิลสูงสุด: | 80กม | ประเภทตัวเชื่อมต่อ: | ลค |
ประเภทสายไฟเบอร์: | เอสเอ็มเอฟ | ||
แสงสูง: | LC 100G QSFP28 ZR4,80KM 100G QSFP28 ZR4,SMF 100G QSFP28 ZR4 |

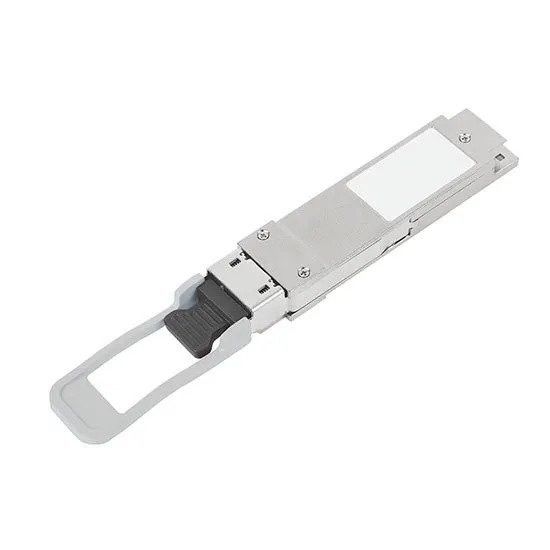

100G QSFP28 ZR4 LAN WDM 80KM LC SMF ตัวรับส่งสัญญาณไฟเบอร์
รหัสไซออน | คำอธิบายไซออน | |||||||
7211070 | 100G QSFP28 ZR4 LAN WDM 80KM LC SMF ตัวรับส่งสัญญาณไฟเบอร์ |
100G QSFP28 SR4 100M ได้รับการออกแบบมาสำหรับการใช้งานการสื่อสารด้วยแสง 80 กม.โมดูลนี้มี 4 เลน
ตัวส่งสัญญาณออปติคัล ตัวรับออปติคัล 4 เลน และบล็อกการจัดการโมดูล รวมถึงอินเทอร์เฟซแบบอนุกรม 2 สาย
สัญญาณออพติคัลถูกมัลติเพล็กซ์เป็นไฟเบอร์โหมดเดียวผ่านตัวเชื่อมต่อ LC มาตรฐานอุตสาหกรรมบล็อก
แผนภาพแสดงในรูปที่ 1
ฟอร์มแฟกเตอร์ | QSFP28 | อัตราข้อมูลสูงสุด | 100Gbps | |||||
ความยาวคลื่น | 1294-1310นาโนเมตร | ความยาวคลื่นศูนย์กลาง | 1295,1300,1304,1309nm | |||||
ระยะสายเคเบิลสูงสุด | 80KM | ประเภทตัวเชื่อมต่อ | ลค | |||||
ประเภทสายไฟเบอร์ | เอสเอ็มเอฟ | ชื่อผู้ขาย | การสื่อสารไซออน | |||||
ประเภทเครื่องส่งสัญญาณ | อีเอ็มแอล | ประเภทเครื่องรับ | SOA+พิน | |||||
กำลังส่ง | 2 ถึง +6.5 dBm | ตัวรับสัญญาณสูงสุด ความไว |
– 28 เดซิเบล | |||||
กำลังไฟเกิน | 6.5 เดซิเบล | อัตราส่วนการสูญพันธุ์ | 6 เดซิเบล | |||||
ดี.ดี.เอ็ม | ได้รับการสนับสนุน | อุณหภูมิในการทำงาน | 0°C ถึง 70°C (32°F ถึง 158°F) |
รหัสไซออน | คำอธิบายไซออน | |||||||
7211010 | 100G QSFP28 SR4 850nm 100M MPO MMF ตัวรับส่งสัญญาณไฟเบอร์ออปติก | |||||||
7211020 | 100G QSFP28 PSM4 1310nm 2KM MPO SMF ตัวรับส่งสัญญาณไฟเบอร์ออปติก | |||||||
7211030 | 100G QSFP28 LR4 CWDM 2KM LC SMF ตัวรับส่งสัญญาณไฟเบอร์ออปติก | |||||||
7211050 | 100G QSFP28 LR4 LAN WDM 10KM LC SMF ตัวรับส่งสัญญาณไฟเบอร์ออปติก | |||||||
7211060 | 100G QSFP28 ER4 LAN WDM 30KM / 40KM LC SMF ตัวรับส่งสัญญาณไฟเบอร์ออปติก | |||||||
7211070 | 100G QSFP28 ZR4 LAN WDM 80KM LC SMF ตัวรับส่งสัญญาณไฟเบอร์ออปติก |
