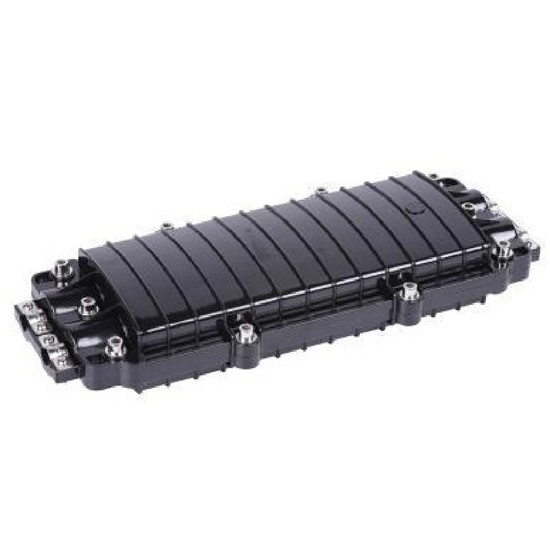

การปิดประกบกันในแนวนอนของไฟเบอร์ออปติก -ZCSC-H024-04(7231104)

ดัชนีทางเทคนิค

หมายเลขรุ่น			ZCSC-H024-04(7231104)
สี			สีดำ
ความจุ			24 คอร์
ระดับการป้องกัน			IP68
วัสดุ			พีซี, พีซี+เอบีเอส,พีพี
วิธีการปิดผนึกสำหรับทางเข้า			สกรูกล
ทางเข้า / ทางออก			2+2
พอร์ตเคเบิลขาเข้า			Ф15
ช่องเสียบสายเต้าเสียบ			Ф15
ขนาด (L * W * D, MM)			406*168*74
ขนาดกล่องด้านใน (มม.)			415*185*90
ขนาดกล่องด้านนอก (มม.)			465*430*385
น้ำหนักรวม (กก.)			20
ชิ้น / กล่อง (ชิ้น)			20

แผนภาพขนาด:(มม.)

Pic#1: มุมมองด้านบน Pic#2: มุมมองด้านข้าง Pic#3: มุมมองด้านหน้า

ภาพรวม

ZION COMMUNICATION หมายเลขรุ่น ZCSC-H024-04 เป็นหนึ่งในอุปกรณ์หลักสำหรับจุดเข้าใช้งานของผู้ใช้ ใช้สำหรับการเชื่อมต่อป้องกันและการกระจายระหว่างสายเคเบิลสองเส้นหรือมากกว่าหน้าที่หลักคือการเชื่อมต่อสายเคเบิลจำหน่ายและสายเคเบิลภายในอาคารในที่โล่งมีการใช้กันอย่างแพร่หลายในระบบสื่อสาร เคเบิลทีวี ระบบเครือข่ายเคเบิลออปติคัล และอื่น ๆ โดยอาศัยโครงสร้างที่มั่นคง ประสิทธิภาพการปิดผนึกที่ดีและการก่อสร้างที่ง่าย

ข้อมูลผลิตภัณฑ์

• ตัวเครื่องผลิตจากพลาสติกวิศวกรรมคุณภาพสูง แข็งแรง ทนทาน
• ด้วยการออกแบบกันน้ำที่ดี การปิดประกบกันของไฟเบอร์ออปติกสามารถใช้กับใต้ดินและในอากาศได้
• 3.3 ติดตั้งถาดประกบ 2 ถาด (แต่ละความจุคือ 12 แกน) (รูปที่ #4 เพื่อดูรายละเอียด);
• การออกแบบเส้นทางไฟเบอร์ที่ยอดเยี่ยมช่วยให้มั่นใจได้ถึงรัศมีความโค้งของไฟเบอร์และพื้นที่จัดเก็บไฟเบอร์ที่เพียงพอ

การขนส่งและการจัดเก็บ

• หลีกเลี่ยงตากฝน ตากแดด และบีบระหว่างการขนส่ง
• ควรเก็บสินค้าในคลังสินค้า หลีกเลี่ยงความชื้น แสงแดด ไฟ

อุณหภูมิในการจัดเก็บควรอยู่ที่ 25℃～+40℃

หมายเหตุ: ชิ้นส่วนพิเศษที่เสียหายได้ง่ายระหว่างการขนส่งควรได้รับการปกป้องอย่างระมัดระวัง
