การปิดประกบกันในแนวตั้งไฟเบอร์ออปติก-ZCSC-D024-01(7231201)

ดัชนีทางเทคนิค

หมายเลขรุ่น			ZCSC-D024-01(7231201)
สี			สีดำ
ความจุ			24 คอร์
ระดับการป้องกัน			IP68
วัสดุ			พีพี,พีซี,พีซี+เอบีเอส
วิธีการปิดผนึกสำหรับทางเข้า			ซีลกันความร้อน
ทางเข้า / ทางออก			1+2
สายเข้า Dia			Ф10-Ф18
เต้าเสียบสายไฟ Dia			Ф8-Ф15
ความชื้นสัมพัทธ์			≤95%(＋30℃)
ความกดอากาศ			62～101kPa
ขนาด (มม.)			327*Ф90
ขนาดกล่องด้านใน (มม.)			340*160*130
ขนาดกล่องด้านนอก (มม.)			665*355*495
ต่อน้ำหนัก (กก.)			0.85
น้ำหนักรวม (กก.)			13.5
ชิ้น / กล่อง (ชิ้น)			15

ภาพรวม

ZION COMMUNICATION หมายเลขรุ่น ZCSC-D024-01 เป็นหนึ่งในอุปกรณ์หลักสำหรับจุดเข้าใช้งานของผู้ใช้ ใช้สำหรับการเชื่อมต่อป้องกันและการกระจายระหว่างสายเคเบิลสองเส้นหรือมากกว่าหน้าที่หลักคือการเชื่อมต่อสายเคเบิลจำหน่ายและสายเคเบิลภายในอาคารในที่โล่งมีการใช้กันอย่างแพร่หลายในระบบสื่อสาร เคเบิลทีวี ระบบเครือข่ายเคเบิลออปติก และอื่นๆ โดยอาศัยโครงสร้างที่มั่นคง ประสิทธิภาพการปิดผนึกที่ดีและการก่อสร้างที่ง่าย

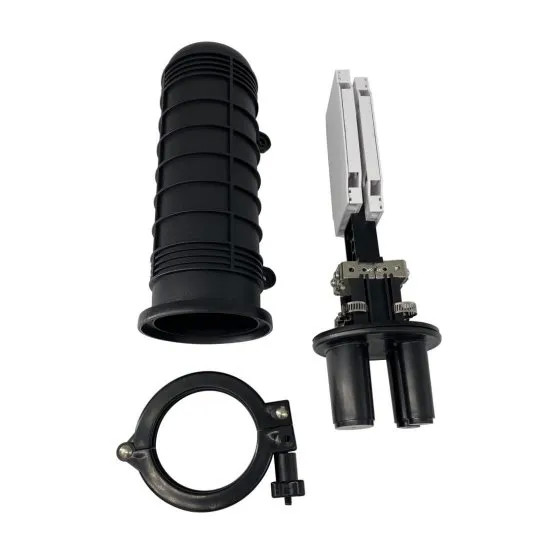

รูปภาพสำหรับการอ้างอิง

การตรวจสอบและทดสอบ

• ตรงตามข้อกำหนดด้านรูปลักษณ์และโครงสร้าง 5.2 ของ YD/T 590.2-2005,YD/T 778-2011
• ตรงตามข้อกำหนดการทดสอบการขนส่งของ 6.9 ของ YD/T778-2011
• เป็นไปตามข้อกำหนดทางเทคนิคทั่วไปสำหรับชิ้นส่วนพลาสติกของ CB 867—83
• ระดับการป้องกัน: การทดสอบ IP68
• ตรงตามข้อกำหนดแพ็คเกจทั่วไปสำหรับอุปกรณ์สื่อสารของ GB3873-1993
• ประสิทธิภาพการหน่วงไฟ: ไม่ลามไฟ

ส่วนของการประกบกันของใยแก้วนำแสง

ก้นกล่อง, ที่ครอบกล่อง, ที่ยึดสายไฟ, ที่ยึดสำหรับเสริมความแข็งแรงของส่วนสายไฟ, ถาดประกบ, ฝาครอบใสสำหรับถาดประกบ, สายรัดสายไฟแบบเมจิก, แผ่นสำหรับติดตั้งถาดประกบ, ส่วนซีลสำหรับตัวกล่อง, ห่วงสำหรับกล่อง และอุปกรณ์เสริมอื่นๆ

การบรรจุหีบห่อ การขนส่ง และการจัดเก็บ

บรรจุุภัณฑ์

• ขนาดกล่องด้านใน : 340*160*130mm
• ขนาดกล่องด้านนอก: 665*355*495มม.(15ชิ้น/กล่อง)

การขนส่งและการจัดเก็บ

• หลีกเลี่ยงตากฝน ตากแดด และบีบระหว่างการขนส่ง
• ควรเก็บสินค้าในคลังสินค้า หลีกเลี่ยงความชื้น แสงแดด ไฟ

อุณหภูมิในการจัดเก็บควรอยู่ที่ 25℃～+40℃

หมายเหตุ: ชิ้นส่วนพิเศษที่เสียหายได้ง่ายระหว่างการขนส่งควรได้รับการปกป้องอย่างระมัดระวัง

วิธีการติดตั้ง

ติดตั้งทางอากาศ

1–ตัวปิดต่อไฟเบอร์ออปติก 2–ตัวแขวน 3—ลวดเหล็ก

ติดตั้งเสา

1– แผ่นยึด 2– แผ่นยึด 3— สลักตัวยู 4— เสาโทรศัพท์
