สี: | สีดำ | ความจุ: | 72 คอร์ |
---|---|---|---|
วัสดุ: | PP、PC、PC+ABS | ทางเข้า / ทางออก: | 1+3 |
ขนาด (มม.): | 410*Ф135 | ||
แสงสูง: | 72 แกนไฟเบอร์ออปติกประกบปิด,7231205 ประกบปิด,7231205 ประกบปิด |
หมายเลขรุ่น | ZCSC-D072-01(7231205) | |||||||
สี | สีดำ | |||||||
ความจุ | 72 คอร์ | |||||||
ระดับการป้องกัน | IP68 | |||||||
วัสดุ | พีพี,พีซี,พีซี+เอบีเอส | |||||||
วิธีการปิดผนึกสำหรับทางเข้า | หดตัวด้วยความร้อน | |||||||
ทางเข้า / ทางออก | 1+3 | |||||||
พอร์ตเคเบิลขาเข้า | Ф10-Ф16 | |||||||
ช่องเสียบสายเต้าเสียบ | Ф8-Ф20 | |||||||
ขนาด (มม.) | 410*Ф135 | |||||||
ขนาดกล่องด้านใน (มม.) | 340*160*130 | |||||||
ขนาดกล่องด้านนอก (มม.) | 665*355*495 |
Pic#1: มุมมองด้านบน | Pic # 2: มุมมองด้านข้าง | Pic#3: มุมมองด้านหน้า |

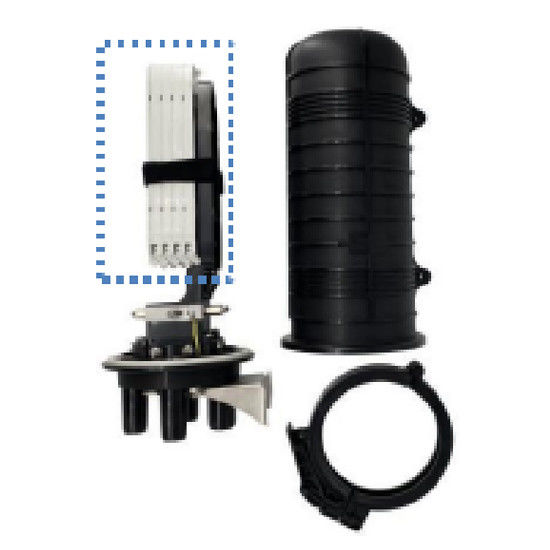

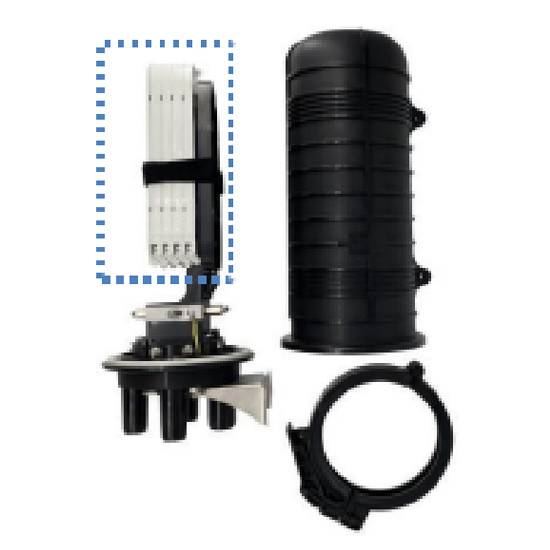

ZION COMMUNICATION หมายเลขรุ่น ZCSC-D072-01 เป็นหนึ่งในอุปกรณ์หลักสำหรับจุดเข้าใช้งานของผู้ใช้ ใช้สำหรับการเชื่อมต่อป้องกันและการกระจายระหว่างสายเคเบิลสองเส้นหรือมากกว่าหน้าที่หลักคือการเชื่อมต่อสายเคเบิลจำหน่ายและสายเคเบิลภายในอาคารในที่โล่งมีการใช้กันอย่างแพร่หลายในระบบสื่อสาร เคเบิลทีวี ระบบเครือข่ายเคเบิลออปติคัล และอื่น ๆ โดยอาศัยโครงสร้างที่มั่นคง ประสิทธิภาพการปิดผนึกที่ดีและการก่อสร้างที่ง่าย
บรรจุุภัณฑ์
การขนส่งและการจัดเก็บ
อุณหภูมิในการจัดเก็บควรอยู่ที่ 25℃~+40℃
หมายเหตุ: ชิ้นส่วนพิเศษที่เสียหายได้ง่ายระหว่างการขนส่งควรได้รับการปกป้องอย่างระมัดระวัง
ติดตั้งทางอากาศ
1–ตัวปิดต่อไฟเบอร์ออปติก 2–ตัวแขวน 3—ลวดเหล็ก
ติดตั้งเสา
1– แผ่นยึด 2– แผ่นยึด 3— สลักตัวยู 4— เสาโทรศัพท์
โครงสร้างพื้นฐานการเดินสาย
