ดัชนีทางเทคนิค

หมายเลขรุ่น			ZCSC-D096-03(7231208)
สี			สีดำ
ความจุ			96 คอร์
ระดับการป้องกัน			IP68
วัสดุ			พีพี,พีซี,พีซี+เอบีเอส
วิธีการปิดผนึกสำหรับทางเข้า			ซีลกันความร้อน
ทางเข้า / ทางออก			1+4
พอร์ตเคเบิลขาเข้า			Ф11-Ф28
ช่องเสียบสายเต้าเสียบ			Ф8-Ф21
ขนาด (L * W * D, MM)			430*Ф143
ขนาดกล่องด้านใน (มม.)			440*235*190
ขนาดกล่องด้านนอก (มม.)			585*485*455

แผนภาพขนาด:(มม.)

ภาพรวม

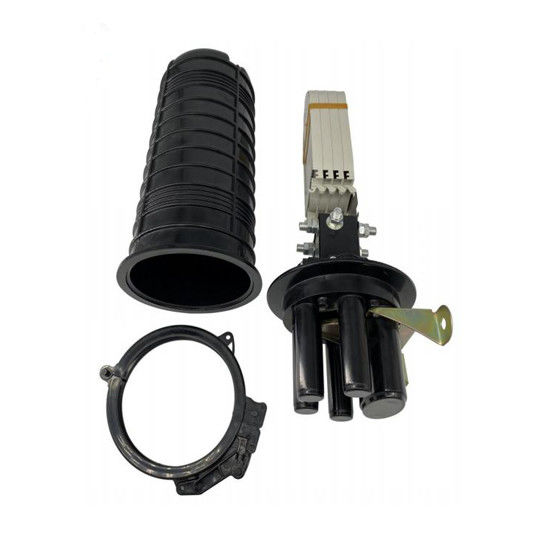

ZION COMMUNICATION หมายเลขรุ่น ZCSC-D096-03 เป็นหนึ่งในอุปกรณ์หลักสำหรับจุดเข้าใช้งานของผู้ใช้ ใช้สำหรับการเชื่อมต่อป้องกันและการกระจายระหว่างสายเคเบิลสองเส้นหรือมากกว่าหน้าที่หลักคือการเชื่อมต่อสายเคเบิลจำหน่ายและสายเคเบิลภายในอาคารในที่โล่งมีการใช้กันอย่างแพร่หลายในระบบสื่อสาร เคเบิลทีวี ระบบเครือข่ายเคเบิลออปติคัล และอื่น ๆ โดยอาศัยโครงสร้างที่มั่นคง ประสิทธิภาพการปิดผนึกที่ดีและการก่อสร้างที่ง่าย

รูปภาพสำหรับการอ้างอิง

ข้อมูลผลิตภัณฑ์

บรรจุุภัณฑ์

• ขนาดพลาสติก:430*Ф143mm
• ขนาดกล่องภายในลูกฟูกลอนเดียว : 440*235*190mm
• กล่องกระดาษลอนคู่ ขนาด 585*485*455มม.(6ชิ้น/กล่อง)
• น้ำหนักต่อกล่อง:14KG

การขนส่งและการจัดเก็บ

• หลีกเลี่ยงตากฝน ตากแดด และบีบระหว่างการขนส่ง
• ควรเก็บสินค้าในคลังสินค้า หลีกเลี่ยงความชื้น แสงแดด ไฟ

อุณหภูมิในการจัดเก็บควรอยู่ที่ 25℃～+40℃

หมายเหตุ: ชิ้นส่วนพิเศษที่เสียหายได้ง่ายระหว่างการขนส่งควรได้รับการปกป้องอย่างระมัดระวัง

วิธีการติดตั้ง

ติดตั้งทางอากาศ

1–ตัวปิดต่อไฟเบอร์ออปติก 2–ตัวแขวน 3—ลวดเหล็ก

ติดตั้งเสา

1– แผ่นยึด 2– แผ่นยึด 3— สลักตัวยู 4— เสาโทรศัพท์
