| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| หมายเลขรุ่น: | ตัวแยกแสง |
| จำนวนสั่งซื้อขั้นต่ำ: | 20 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | ไม่มีขีด จำกัด |
| ความยาวคลื่นปฏิบัติการ (นาโนเมตร): | 1310,1490,1550nm | อัตราส่วนข้อต่อ (%): | 1-50% |
|---|---|---|---|
| แบนด์วิดท์ (นาโนเมตร): | 20Nm | อุณหภูมิในการทำงาน (℃): | -40～70 |
| ตัวเชื่อมต่อไฟเบอร์: | เอสซี เอฟซี LC ST | ||
| แสงสูง: | มัลติไฟเบอร์ออปติก splitter,multimode fiber splitter |
||
1*4/1*8/1*16/1*32 โหมดเดี่ยว/มัลติโหมดพร้อมตัวเชื่อมต่อ SC LC FC ST/APC UPC FBT/PLC OPTIC SPLITTER

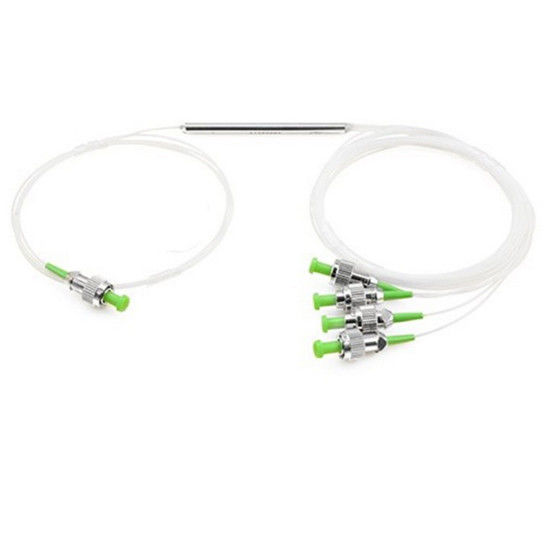

| อินพุตและเอาต์พุต | 1 ถึง 4 ตัวแยกไฟเบอร์ออปติก FBT ตัวแยกแสง 1 × 4 | ||||||||
| ประเภทไฟเบอร์ | 9/125 SMF-28 หรือลูกค้าระบุ | ||||||||
| ความยาวคลื่นปฏิบัติการ (นาโนเมตร) | 1310,1490,1550nm | ||||||||
| อัตราส่วนข้อต่อ (%) | 1-50% | ||||||||
| แบนด์วิดธ์ (นาโนเมตร) | 20นาโนเมตร | ||||||||
| การสูญเสียการแทรกโดยทั่วไป (dB) | ≤7.2 | ||||||||
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) | ≤0.1 | ||||||||
| ความสม่ำเสมอ (เดซิเบล) | ≤0.9 | ||||||||
| ทิศทาง (dBm) | ≥60 | ||||||||
| ความสม่ำเสมอ (เดซิเบล) | 0.5 | ||||||||
| การสูญเสียขึ้นอยู่กับทั่วไป (dB) | ≤0.15 | ||||||||
| ความเสถียรของอุณหภูมิ (dB/ºC) | ≤0.002 | ||||||||
| อุณหภูมิในการทำงาน (℃) | -40～70 | ||||||||
| อุณหภูมิในการจัดเก็บ (℃) | -40～85 | ||||||||
| สายไฟเบอร์ | ไฟเบอร์เปล่า, ไฟเบอร์ท่อหลวม | ||||||||
| ตัวเชื่อมต่อไฟเบอร์ | เอสซี เอฟซี LC ST | ||||||||
| ยี่ห้อ | HELLOSIGNAL® หรือ OEM | ||||||||
| เวลาจัดส่ง | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ | ||||||||
| ขั้นต่ำ | 20 ชิ้น | ||||||||
FBT Fiber Optic Splitter (หรือที่เรียกว่า Fiber Optic Coupler) เป็นอุปกรณ์ที่แยกแสงไฟเบอร์ออปติกออกเป็นหลายส่วนตามอัตราส่วนที่แน่นอนตัวแยกไฟเบอร์แตกต่างจากตัวแยกไฟเบอร์ PLC ในวิธีการแยกตัวแยกไฟเบอร์ออปติกสามารถผลิตได้ด้วย Singlemode, Multimode 62.5 และ Multimode 50 Fiber นอกจากนี้ คุณยังสามารถปรับแต่งได้ด้วย
ตัวเชื่อมต่อ LC, LC/APC, SC, SC/APC, FC, FC/APC และ ST หรือไม่เชื่อมต่อ
เมื่อพูดถึง 1*2 Fiber Splitters คุณสามารถขอรายละเอียดสำหรับอัตราส่วนการแยกต่างๆ เช่น 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 และ 99/1
ตัวแยกแสงส่วนใหญ่มีอยู่ในท่อหลวมขนาด 900µm และไฟเบอร์เปล่า 250µmข้อต่อ 1×2 และ 2×2 มาพร้อมกับปลอกโลหะป้องกันเป็นอุปกรณ์มาตรฐานเพื่อปิดรอยต่อจำนวนเอาต์พุตที่สูงขึ้นถูกสร้างขึ้นพร้อมกล่องเพื่อป้องกันส่วนประกอบที่แยกออก
| พารามิเตอร์ | ข้อต่อวงกว้าง | หน้าต่างคู่ Couplex | Multimode Fiber Coupler | ||||||
| ระดับ | พี | ก | พี | ก | พี | ก | |||
| ความยาวคลื่นปฏิบัติการ (มม.) |
1310,1550 หรือ C+L Band | 1310 และ 1550 | 850 หรือ 1310 หรือระบุ | ||||||
| แบนด์วิดธ์การทำงาน (มม.) | ±40 | ±40 | ±40 | ||||||
| การสูญเสียส่วนเกินโดยทั่วไป (dB) | <0.7 | <0.1 | <0.07 | <0.1 | <0.4 | <0.7 | |||
| การสูญเสียการแทรก (dB) | 50/50 | <3.4 | <3.6 | <3.4 | <3.6 | <3.7 | <4.0 | ||
| 40/60 | <4.4/2.6 | <47/2.8 | <4.4/2.6 | <4.7/2.8 | <4.7/2.7 | <5.0/3.0 | |||
| 30/70 | <57/1.9 | <6.0/2.0 | <5.7/1.9 | <6.0/2.0 | <6.0/2.1 | <6.3/2.4 | |||
| 20/80 | <7.6/1.25 | <8.0/1.3 | <7.6/1.25 | <8.0/1.3 | <7.8/1.4 | <1/1.7 | |||
| 10/90 | <10.65/0.65 | <10.9/0.08 | <10.65/0.65 | <10.9/0.8 | <11.2/0.9 | <11.6/1.2 | |||
| 5/95 | <13.8/0.4 | <14.1/0.5 | <13.8/0.4 | <14.1/0.5 | <14.5/0.7 | <15.0/1.0 | |||
| 3/97 | <16.15/0.3 | <16.5/0.4 | <16.15/0.3 | <16.5/0.4 | <16.15/0.3 | <16.5/0.4 | |||
| 2/98 | <18.05/0.25 | <18.45/0.35 | <18.05/0.25 | <18.45/0.3 | <18.6/0.6 | <19.4/0.9 | |||
| 1/99 | <21.15/0.2 | <21.65/0.3 | <21.15/0.2 | <21.65/0.3 | <22/0.5 | <22.8/0.8 | |||
| การสูญเสียขึ้นอยู่กับโพลาไรเซชัน | <0.1 | <0.15 | <0.17 | <0.15 | |||||
| ทิศทาง (dB) | >50 | >35 | |||||||
| อุณหภูมิในการทำงาน (℃) | -40~+70 | ||||||||
| อุณหภูมิในการจัดเก็บ (℃) | -40~+85 | ||||||||
| ข้อสังเกต: ข้อกำหนดข้างต้นสำหรับอุปกรณ์ที่ไม่มีตัวเชื่อมต่อเพิ่มการสูญเสียเพิ่มเติม 0.2dB ต่อตัวเชื่อมต่อ | |||||||||
| ก | ข | ค | ง | อี | ฉ | ช | ชม | ฉัน | |
| โหมด | ระดับ | ความยาวคลื่น | ท่าเรือ | ประเภทไฟเบอร์ | บรรจุุภัณฑ์ | เส้นผ่านศูนย์กลางของไฟเบอร์ | อัตราส่วนข้อต่อ | ประเภทตัวเชื่อมต่อ | |
| 1=WBC 2=DWC 3=MMC Z=กำหนดเอง | 1=พี 2=อ |
1=1550 2=1310 3=1310/1550 4=1310/1490 /1550 Z=กำหนดเอง |
1=1×2 2=2×2 |
0=เอสเอ็ม 9/125 1=มม. 50/125 2=MM 62.5/125 Z=กำหนดเอง |
1=03×54 2=03×60 3=90x20x10 4=100x80x10 |
0=250um 1=900um 2=2.0มม 3=3.0มม |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=กำหนดเอง |
|
