| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| หมายเลขรุ่น: | ตัวแยก PLC |
| จำนวนสั่งซื้อขั้นต่ำ: | 20 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | ไม่มีขีด จำกัด |
| ความยาวคลื่นปฏิบัติการ (นาโนเมตร): | 1260~1650นาโนเมตร | ความยาวไฟเบอร์: | 1 ม |
|---|---|---|---|
| อุณหภูมิในการทำงาน (℃): | -40～85 | ประเภทตัวเชื่อมต่อ: | SC/APC,SC/UPC,LC FC เซนต์ |
| แสงสูง: | ตัวแยกสัญญาณไฟเบอร์ออปติก plc ตัวแยกแสง,plc optical splitter |
||
1*4/1*8/1*16/1*32 โหมดเดี่ยว/มัลติโหมดพร้อมตัวเชื่อมต่อ SC LC FC ST/APC UPC FBT/PLC OPTIC SPLITTER
| ประเภทตัวแยก PLC | ตัวแยก PLC 1 × 64 | ||||||||
| ประเภทการกำหนดค่า | 1×64 | ||||||||
| ความยาวคลื่นปฏิบัติการ (นาโนเมตร) | 1260~1650นาโนเมตร | ||||||||
| ความยาวไฟเบอร์ | 1 ม | ||||||||
| ทิศทาง (≥) dB | 55 | ||||||||

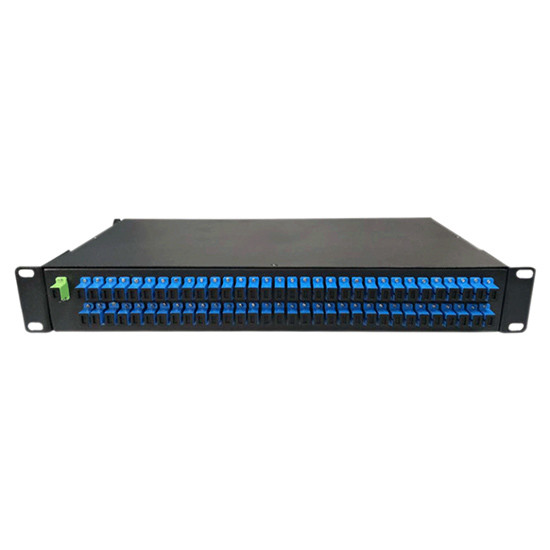

| รูปแบบแพ็คเกจ | 19″ แร็คติด ODF | ||||||||
| ประเภทไฟเบอร์ | โหมดเดียว G657A1 หรือ G652D | ||||||||
| เส้นผ่านศูนย์กลางของไฟเบอร์ | 0.9มม.,2.0มม.,3.0มม | ||||||||
| การสูญเสียขึ้นอยู่กับโพลาไรเซชัน (≤) dB | 0.4 | ||||||||
| การสูญเสียขึ้นอยู่กับความยาวคลื่น (≤) dB | 0.8 | ||||||||
| การสูญเสียการแทรกโดยทั่วไป (≤) dB | 19.7 | ||||||||
| การสูญเสียการแทรก (≤) dB | 21.2 | ||||||||
| ความสม่ำเสมอของการสูญเสีย (≤) dB | 2.5 | ||||||||
| อุณหภูมิในการทำงาน (℃) | -40～85 | ||||||||
| อุณหภูมิในการจัดเก็บ (℃) | -40～85 | ||||||||
| ขนาดบรรจุภัณฑ์ปิดผนึก (มม.) | 485*75*195 | ||||||||
| ประเภทตัวเชื่อมต่อ | SC/APC,SC/UPC,LC FC เซนต์ | ||||||||
| ยี่ห้อ | HELLOSIGNAL® หรือ OEM | ||||||||
| เวลาจัดส่ง | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ | ||||||||
| ขั้นต่ำ | 20 ชิ้น | ||||||||
PLC Splitter 1×64 Blockless mini Steel tube type Fiber Optic PLC Splitter, Singlemode, 900μm SC/APC Connectors.ตัวแยกวงจรคลื่นแสงระนาบ (PLC) เป็นอุปกรณ์จัดการพลังงานแบบออปติกชนิดหนึ่งที่ประดิษฐ์ขึ้นโดยใช้เทคโนโลยีท่อนำคลื่นแสงซิลิกามีขนาดเล็ก ความน่าเชื่อถือสูง ช่วงความยาวคลื่นการทำงานที่กว้าง และความสม่ำเสมอของช่องต่อช่องสัญญาณที่ดี และมีการใช้กันอย่างแพร่หลายในเครือข่าย PON เพื่อให้เกิดการแยกพลังงานสัญญาณแสง Huiyuan นำเสนอผลิตภัณฑ์ตัวแยก 1xN และ 2xN ทั้งชุดที่ปรับให้เหมาะกับเฉพาะ แอพพลิเคชั่น.ผลิตภัณฑ์ทั้งหมดตรงตามข้อกำหนด GR-1209-CORE และ GR-1221-CORE
| พารามิเตอร์ | 1 x N แยก PLC;2 x N แยก PLC | ||||||||
| พารามิเตอร์ | 1×2 | 1×4 | 1 × 8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
| ความยาวคลื่นปฏิบัติการ (มม.) | 1260~1650 | ||||||||
| ประเภทไฟเบอร์ | G657A1 หรือกำหนดเอง | ||||||||
| การสูญเสียการแทรก (dB) (เกรด P/S) |
1 x เอ็น | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
| 2 x ยังไม่มีข้อความ | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
| ความสม่ำเสมอของการสูญเสีย (dB) | < 0.4 | < 0.6 | < 0.8 | < 1.0 | < 1.5 | < 2.0 | < 2.5 | ||
| พีดีแอล(เดซิเบล) | < 0.2 | < 0.2 | < 0.2 | < 0.3 | < 0.3 | < 0.4 | < 0.4 | ||
| การสูญเสียกลับ (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| ทิศทาง (เดซิเบล) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| การสูญเสียขึ้นอยู่กับความยาวคลื่น (dB) | < 0.5 | < 0.5 | < 0.5 | < 0.5 | < 1.0 | < 1.0 | < 1.0 | ||
| ความยาวไฟเบอร์ (ม.) | 1m หรือกำหนดเอง | ||||||||
| ความเสถียรของอุณหภูมิ (- 20~+80°C) | < 0.5 | ||||||||
| อุณหภูมิในการทำงาน (°C) | – 20~+80 | ||||||||
| อุณหภูมิในการจัดเก็บ (°C) | – 40~+80 | ||||||||
| การจ่ายพลังงานสูงสุด(mW) | 500.0 | ||||||||
ข้อสังเกต: ข้อกำหนดข้างต้นสำหรับอุปกรณ์ที่ไม่มีตัวเชื่อมต่อเพิ่มการสูญเสียเพิ่มเติม 0.2dB ต่อตัวเชื่อมต่อ
| ก | ข | ง | ฉ | ฉ | |||||
| ท่าเรือ | บรรจุุภัณฑ์ | เส้นผ่านศูนย์กลางของไฟเบอร์ | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ | |||||
| 0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=เปล่า 2=ไร้บล็อค 3=โมดูลกล่อง ABS 4=ใส่กล่อง 5=ประเภทพาเลท 6=แร็คเมาท์ Z=กำหนดเอง |
0=250 หนอ 1=900 หนอ 2=2.0มม 3=3.0มม |
0=0.5ม 1=1.0ม 2=1.5ม 3=2.0ม 4=3.0ม 5=4.0ม Z=กำหนดเอง |
0=ไม่มี 1=เอฟซี/เอพีซี 2=เอฟซี/ยูพีซี 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=เซนต์ Z=กำหนดเอง |
