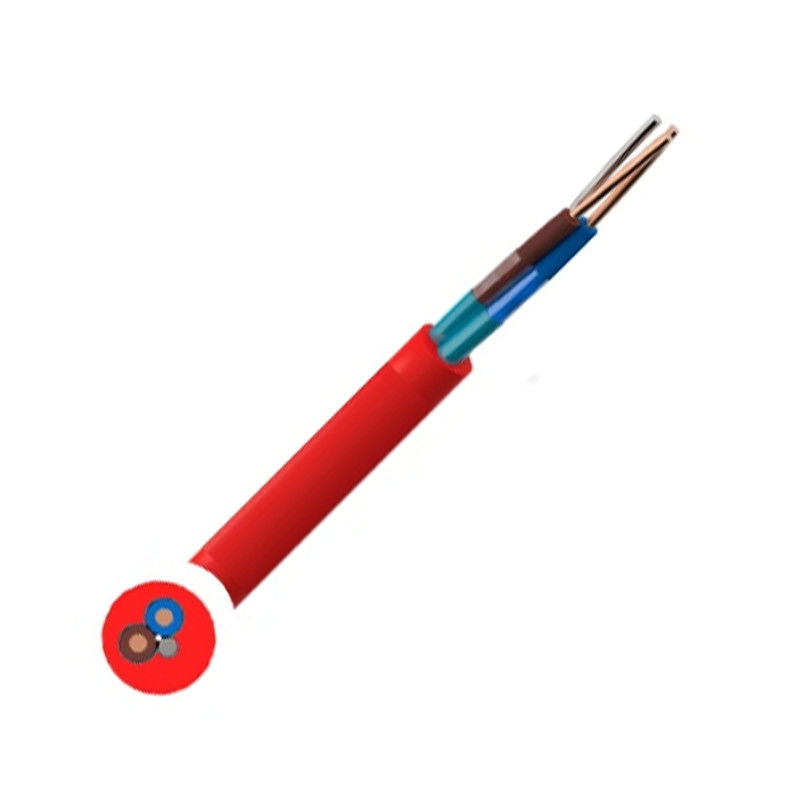

สายสัญญาณเตือนอัคคีภัย PH30 2×1.0mm² - สายเคเบิลทนไฟ
สายสัญญาณเตือนอัคคีภัย PH30 2×1.0mm² - หมายเลขผลิตภัณฑ์: NO.7110401
โครงสร้างสายเคเบิล
ตัวนำ: ลวดทองแดงอบอ่อนแบบธรรมดาขนาด 1.0mm², คลาส 1, 2 หรือ 5 ตามมาตรฐาน EN60228
ฉนวน: ยางซิลิโคนทนไฟ BS 6387 CWZ, EN 50200 PH30, IEC 60331
เส้นผ่านศูนย์กลางเหนือไดอิเล็กทริก: 2×0.087" (2.2 มม.)
สีฉนวน: น้ำเงิน / น้ำตาล
ชีลด์ 1: ฟอยล์ PET
สายระบายน้ำ: ทองแดงเคลือบดีบุกแข็งขนาด 0.80 มม.
ชีลด์ 2: อะลูมิเนียม PET (ครอบคลุม 100% ทับซ้อนกัน 20%)
แจ็คเก็ต: FR-LSZH (สีแดงหรือสีขาว)
เส้นผ่านศูนย์กลางเหนือแจ็คเก็ต: 0.240"±0.006" (6.10±0.15 มม.)
มาตรฐานแจ็คเก็ต: HFFR EN 50290-2, BS7655 LTS1/LTS3
ตำนานการพิมพ์: HELLOSIGNAL สายสัญญาณเตือนอัคคีภัย PH30 1.0mm² 2 คอร์ คลาส N BC BS 50200:2006 NO.7110401 ××××M/FT
คุณสมบัติทางไฟฟ้า
รัศมีการโค้งงอขั้นต่ำ: 8×เส้นผ่านศูนย์กลาง
ความต้านทานฉนวนขั้นต่ำ: 200 MΩ/กม.
ช่วงอุณหภูมิในการทำงาน: -30℃ ถึง +90℃
แรงดันไฟฟ้าทดสอบ: 2000 V
แรงดันไฟฟ้าใช้งานสูงสุด: 300 V / 600 V
ความต้านทานตัวนำสูงสุด: คลาส 1,2: 18.1Ω/กม. | คลาส 5: 19.5Ω/กม.
ส่วนตัดขวาง
ข้อมูลการสั่งซื้อ
แพ็คเกจ: ความยาวที่สอบถามบนรีล, กล่องดึง, สปูลพลาสติก, สปูลไม้, พาเลท
เวลาจัดส่ง: โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ
แบรนด์: HELLOSIGNAL® หรือ OEM
ประเภทสายเคเบิลที่คล้ายกัน
| รหัสสินค้า |
Nom. Cond. Cross-Sect. (mm²) |
ขนาดตัวนำ (no./mm) |
ขนาดสายระบายน้ำ (no./mm) |
เส้นผ่านศูนย์กลางสายเคเบิล มม. (±5%) |
น้ำหนัก (กก./กม.) |
| 7110401 | 2×1.0 | 30/0.2 | 1/0.80 | 6.1 | |
| 7110402 | 2×1.5 | 30/0.25 | 1/0.80 | 7.5 | |
| 7110403 | 2×2.5 | 49/0.25 | 1/0.80 | 8.5 | |
| 7110404 | 2×4.0 | 56/0.3 | 1/0.80 | 9.6 | |
| 7110405 | 2×6.0 | 85/0.3 | 1/0.80 | 11.5 | |
| 7110406 | 3×1.0 | 30/0.2 | 1/0.80 | 6.5 | |
| 7110407 | 3×1.5 | 30/0.25 | 1/0.80 | 7.4 | |
| 7110408 | 3×2.5 | 49/0.25 | 1/0.80 | 8.65 | |
| 7110409 | 3×4.0 | 56/0.3 | 1/0.80 | 10.1 | |
| 7110410 | 4×1.0 | 30/0.2 | 1/0.80 | 7.1 | |
| 7110411 | 4×1.5 | 30/0.25 | 1/0.80 | 8.2 | |
| 7110412 | 4×2.5 | 49/0.25 | 1/0.80 | 9.75 | |
| 7110413 | 4×4.0 | 56/0.3 | 1/0.80 | 11.4 | |
| 7110414 | 7×1.0 | 30/0.2 | 1/0.80 | 10.0 | |
| 7110415 | 7×1.5 | 30/0.25 | 1/0.80 | 11.3 | |
| 7110416 | 12×1.0 | 30/0.2 | 1/0.80 | 12.5 | |
| 7110417 | 12×1.5 | 30/0.25 | 1/0.80 | 14.5 | |
| 7110418 | 19×1.0 | 30/0.2 | 1/0.80 | 15.0 | |
| 7110419 | 19×1.5 | 30/0.25 | 1/0.80 | 17.0 | |
