ความยาวคลื่นกลาง (นาโนเมตร): | 1270~1610 หรือ 1271~1611 | ระยะห่างช่องสัญญาณ (GHz): | 20 |
---|---|---|---|
Channel Passband (@-0.5dB แบนด์วิธ) (นาโนเมตร): | ≥13 | ทิศทาง (dB): | ≥50 |
การสูญเสียกลับ (dB): | ≥45 | การจัดการพลังงานสูงสุด (mW): | 300 |
คุณสมบัติ | แอพพลิเคชั่น | ||||||||||||||||||||||||
· การสูญเสียการแทรกต่ำ | · การตรวจสอบสาย | ||||||||||||||||||||||||
· วงผ่านกว้าง | · เครือข่าย WDM | ||||||||||||||||||||||||
· การแยกช่องสูง | · โทรคมนาคม | ||||||||||||||||||||||||
· ความเสถียรและความน่าเชื่อถือสูง | · แอปพลิเคชันเซลลูล่าร์ | ||||||||||||||||||||||||
· ปราศจากอีพ็อกซี่บนเส้นทางแสง | · เครื่องขยายสัญญาณไฟเบอร์ออปติก | ||||||||||||||||||||||||
· เข้าถึงเครือข่าย |
พารามิเตอร์ | ข้อมูลจำเพาะ | ||||||||||||||||||||||||
ความยาวคลื่นกลาง (นาโนเมตร) | 1270~1610 หรือ 1271~1611 | ||||||||||||||||||||||||
ระยะห่างช่อง (นาโนเมตร) | 20 | ||||||||||||||||||||||||
Channel Passband (@-0.5dB แบนด์วิธ)(nm) | ≥13 | ||||||||||||||||||||||||
ส่งผ่านช่องสัญญาณการสูญเสีย (dB) | ≤0.6 | ||||||||||||||||||||||||
การสูญเสียการสะท้อนของช่องสัญญาณสะท้อน (dB) | ≤0.4 | ||||||||||||||||||||||||
ความเหงา (dB) | ผ่านช่อง | ≥30 | |||||||||||||||||||||||
สะท้อนช่อง | ≥13 | ||||||||||||||||||||||||
ความไวต่ออุณหภูมิการสูญเสียการแทรก (dB) | ≤0.3 | ||||||||||||||||||||||||
การเปลี่ยนอุณหภูมิของความยาวคลื่น (นาโนเมตร/℃) | ≤0.002 | ||||||||||||||||||||||||
การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) | ≤0.1 | ||||||||||||||||||||||||
การกระจายตัวของโหมดโพลาไรซ์ (ps) | ≤0.1 | ||||||||||||||||||||||||
ทิศทาง (dB) | ≥50 | ||||||||||||||||||||||||
การสูญเสียกลับ (dB) | ≥45 | ||||||||||||||||||||||||
การจัดการพลังงานสูงสุด (mW) | 300 | ||||||||||||||||||||||||
อุณหภูมิในการทำงาน (℃) | -10~+70 | ||||||||||||||||||||||||
อุณหภูมิในการจัดเก็บ (℃) | -40~+85 | ||||||||||||||||||||||||

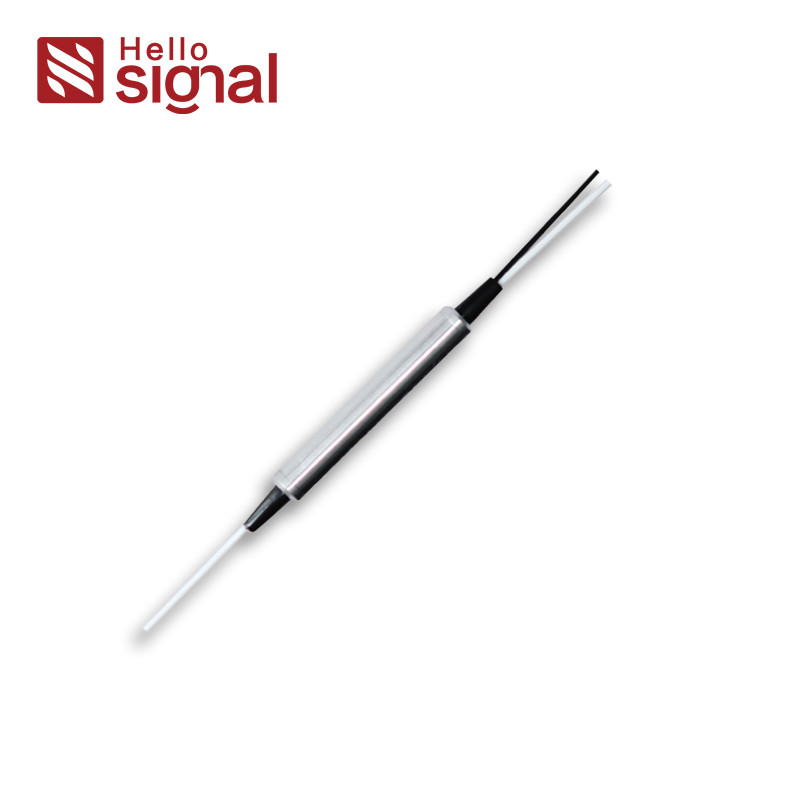

ขนาดบรรจุภัณฑ์ (มม.) | สำหรับ250μm, 900μm | ∅5.5×ล38 | |||||||||||||||||||||||
สำหรับ 2.0 มม.3.0มม | ยาว90 x กว้าง20×ส10 |
ข้อมูลจำเพาะข้างต้นสำหรับอุปกรณ์ที่ไม่มีตัวเชื่อมต่อ
ข้อมูลจำเพาะอาจเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
สวพ.FM91 | □ | □□ | □ | □ | □ | □ | |||||||||||||||||||
ระยะห่างช่อง | ผ่านช่อง | บรรจุุภัณฑ์ | เส้นผ่านศูนย์กลางของไฟเบอร์ | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ | ||||||||||||||||||||
C=20นาโนเมตร | 27=1270นาโนเมตร | 1 = ท่อเหล็ก | 0=250μm | 1=1ม | O=ไม่มี | ||||||||||||||||||||
…… | 2=โมดูลกล่อง ABS | 1=900μm | 2=2ม | 1=เอฟซี/เอพีซี | |||||||||||||||||||||
47=1470นาโนเมตร | 3=ระบุ | 2=2.0มม | S=ระบุ | 2=เอฟซี/ยูพีซี | |||||||||||||||||||||
49=1490นาโนเมตร | 3=3.0มม | 3=SCI/กปปส | |||||||||||||||||||||||
…… | 4=SC/UPC | ||||||||||||||||||||||||
61=1610นาโนเมตร | 5=LC/APC | ||||||||||||||||||||||||
6=LC/UPC | |||||||||||||||||||||||||
7=เซนต์ | |||||||||||||||||||||||||
s=ระบุ |
