คําอธิบายสินค้า:

รายการMPO-MPO 12F สายพับเส้นใยเป็นการแก้ไขไฟเบอร์ออปติกที่มีประสิทธิภาพสูง และความหนาแน่นสูง ที่ถูกออกแบบมาสําหรับสภาพแวดล้อมของศูนย์ข้อมูลที่ทันสมัยการสูญเสียการใส่ที่ต่ํา, และการสูญเสียผลตอบแทนที่สูงสําหรับการส่งข้อมูลที่น่าเชื่อถือ

ลักษณะสําคัญ:

• ประเภทเครื่องเชื่อม: MPO ในทั้งสองปลาย สอดคล้องกับ IEC 61754-7
• จํานวนเส้นใย: 12 สายใย; ยังมีใน 24, 48, 72, 96 และ 144 สายใย
• เสื้อสาย: แข็งแกร่ง 3.0mm LSZH, รับรองความปลอดภัยและสิ่งแวดล้อม
• ตัวเลือกของโปแลนด์:
  • ปรับปรุงการใช้งานของเครื่องมือออนไลน์แบบ Single Mode (SM) APC: ≤0.35dB ( Super Low Loss) ความเสียกลับ ≥60dB
  • PC Multi-Mode (MM): ความสูญเสียการใส่ ≤0.6dB, ความสูญเสียการกลับ ≥35dB
• ความทนทาน: ทนได้ถึง 200 ครั้ง ด้วยการเปลี่ยนแปลงการทํางานอย่างน้อย
• อุณหภูมิการทํางาน: -40°C ถึง +85°C ทําให้มันเหมาะสําหรับสภาพแวดล้อมที่หลากหลาย
• กล่องที่มีรหัสสี เพื่อการระบุชนิดเส้นใย, สีเลียน และเกรดเครื่องเชื่อมง่าย

การใช้งาน:

• ศูนย์ข้อมูล: เหมาะสําหรับสายเคเบิลสายสันหลังความหนาแน่นสูงที่รองรับ 10G, 40G และ 100G Ethernet (เช่น 40G QSFP+ SR4, 100G QSFP28 SR4)
• ไฟเบอร์สู่อาคาร (FTTB): สําหรับเชื่อมต่อเครือข่ายแสงภายในอาคาร
• การเชื่อมต่ออุปกรณ์แสง: สามารถบูรณาการกับเครื่องรับสัญญาณ คาเซ็ท และแพทช์แพนล์ได้อย่างต่อเนื่อง

มาตรฐานและความสอดคล้อง:

• ตอบสนองมาตรฐาน IEC 61754-7, IEC 61755 และ Telcordia GR-1435-CORE
• เหมาะกับระบบเคเบิลแบบกระบวนการ TIA-568-C
• รองรับความต้องการ IEEE 802.3 สําหรับ 40G และ 100G Ethernet

ทําไมต้องเลือกสายพับ MPO-MPO

• การใช้งานที่ง่ายดายด้วย เครื่องเชื่อมปลดมวล
• ประหยัดสําหรับการติดตั้งความหนาแน่นสูงที่มีความสามารถในการปรับขนาด
• การปรับตัวอย่างรวดเร็วต่อการเปลี่ยนแปลงประเภทเครื่องเชื่อม ผ่านแคสเซ็ตแบบโมดูล

กฎหมายการตั้งชื่อและข้อมูลการยืนยันคําสั่ง:

กด Pull Tab สําหรับ Senko MPO

MPO-MPO 12F สายพับไฟเบอร์

วิธีการเชื่อมต่อสามวิธี ช่วยในการรักษา MTP / MPO Polarity ถูกต้อง

1การเชื่อมโยง

Polarity A สาย MPO ใช้คีย์ขึ้นคีย์ลงการออกแบบ ดังนั้น ดังที่แสดงในรูปด้านล่าง
เครื่องเชื่อมตรงกับตําแหน่ง 1 ของเครื่องเชื่อมอื่น ไม่มีการพลิกขั้ว ดังนั้นเมื่อเราใช้สาย MTP ขั้ว A สําหรับการเชื่อมเราต้องใช้สายพับ A-B ดับเพล็กซ์ ในปลายหนึ่ง และสายพับ A-A ดับเพล็กซ์ ในปลายอื่นเนื่องจากในสายเชื่อมนี้ Rx1 ต้องเชื่อมต่อกับ Tx1 หากเราไม่ใช้สายพับ A-A duplex patch ตามหลักการการออกแบบของสายพับ A MTP สายไฟเบอร์ 1 อาจส่งต่อไปยังสายไฟเบอร์ 1นั่นก็คือ Rx1 อาจส่งต่อ Rx1ซึ่งอาจทําให้เกิดความผิดพลาด

2การเชื่อมโยงขั้ว B

สายไฟ MTP Polarity B ใช้การออกแบบแบบปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับเมื่อเราใช้เคเบิล MTP Polarity B สําหรับการเชื่อมต่อ, เราควรใช้สายพับ A-B duplex บนทั้งสองปลาย เนื่องจากการออกแบบkey up to key up ช่วยในการพลิกขั้วขั้ว ซึ่งทําให้ไฟเบอร์ 1 ส่งไปยังไฟเบอร์ 12 นั่นคือ Rx1 ส่งไปยัง Tx1

3การเชื่อมต่อระดับ C

เช่นเดียวกับเคเบิล MPO ขั้วขั้ว A, เคเบิล MPO ขั้วขั้วขั้ว C ยังใช้การออกแบบปุ่มขึ้น, ปุ่มลงซึ่งทําให้ตําแหน่ง 1 ของเครื่องเชื่อมหนึ่งตรงกับตําแหน่ง 2 ของ
สายเชื่อมอีกสายหนึ่ง อย่างที่แสดงในรูปด้านล่าง เมื่อเราใช้สาย MTP Polarity C สําหรับการเชื่อม เราควรใช้สายพับ A-B duplexเนื่องจากการออกแบบเส้นใยข้ามช่วยให้พลิกขั้ว, ซึ่งทําให้เส้นใย 1 ส่งไปยังเส้นใย 2, นั่นคือ Rx1 ส่งไปยัง Tx1.

หมายเหตุ:ประเภท Polarity มีในกฎการตั้งชื่อต่อไปนี้- Polarity A; Polarity B; Polarity C

สายพับไฟเบอร์ MPO ของซีโอน คอมมิวนิเคชั่น

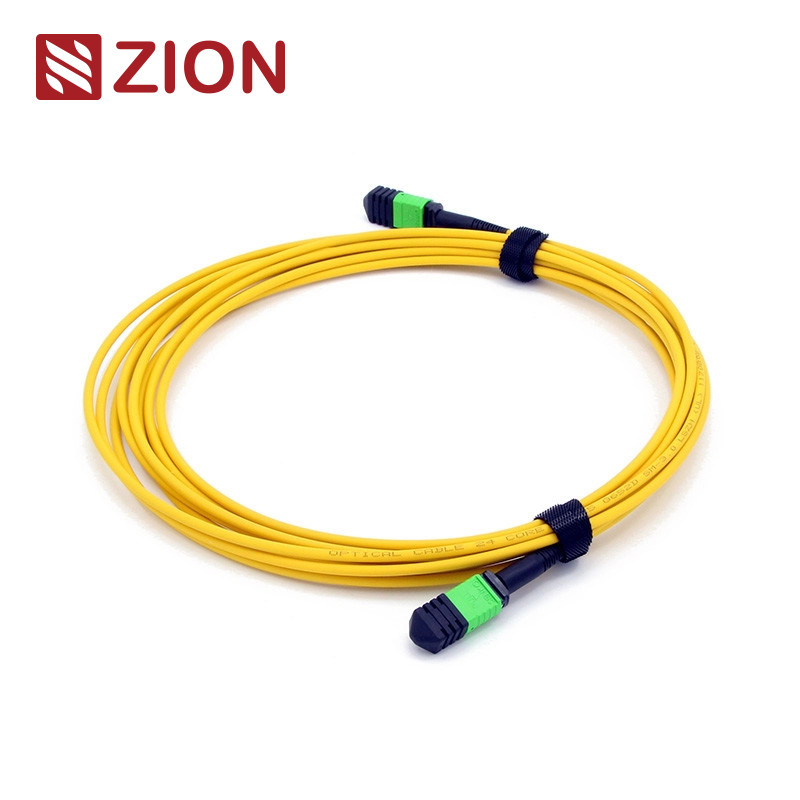

• 7236001: MPO เพศหญิงไป MPO เพศหญิง SM 3.0mm LSZH 12 สายใย สายใยไฟเบอร์ออปติก

คําอธิบายสินค้า:
สายพับ 12 ใยไฟเบอร์ MPO ที่มีประสิทธิภาพสูง สายพับหญิงสําหรับการใช้งานโหมดเดียว โดยมีเสื้อ LSZH ขนาด 3.0 มิลลิเมตร สายพับนี้เหมาะสําหรับสภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง และรองรับ 10G, 40G,และเชื่อมต่อ Ethernet 100G.

• 7236002: MPO หญิงไปยัง MPO หญิง SM 3.0mm LSZH 24 สายใย สายใยไฟเบอร์ออปติก

คําอธิบายสินค้า:
สายพับ MPO สายพับหญิง 24 ใยนี้ถูกออกแบบมาสําหรับเครือข่ายแบบเดียว ที่ต้องการการส่งข้อมูลความเร็วสูง ในรูปแบบที่คอมแพคต์มันรองรับ Ethernet ถึง 100Gbps.

• 7236003: MPO เพศหญิงสู่ MPO เพศหญิง OM3 3.0mm LSZH 12 สายใยไฟเบอร์ออปติก แพทช์คอร์ด

คําอธิบายสินค้า:
สายพับพับ MPO เพศหญิง 12 ใยที่ออกแบบมาสําหรับเครือข่าย OM3 ด้วยแจ็คเก็ต LSZH ขนาด 3.0 มิลลิเมตร มันรับประกันผลงานที่ดีที่สุดสําหรับ 40G/100G Ethernet ในศูนย์ข้อมูลและเครือข่ายองค์กร

• 7236004: MPO เพศหญิงสู่ MPO เพศหญิง OM3 3.0mm LSZH 24 สายใย สายใยแสง

คําอธิบายสินค้า:
สายพับ MPO เพศหญิง OM3 ขนาด 24 ใยนี้ให้ความเชื่อมต่อความหนาแน่นสูงกับผลงานที่น่าเชื่อถือได้สําหรับเครือข่ายมัลติโมด. มันรองรับการถ่ายทอดข้อมูลความเร็วสูงในสภาพแวดล้อมที่สําคัญสําหรับภารกิจ

• 7236005: MPO เพศหญิงสู่ MPO เพศหญิง OM4 3.0mm LSZH 12 สายใยไฟเบอร์ออปติก แพทช์คอร์ด

คําอธิบายสินค้า:
สัมผัสการเชื่อมต่อความหนาแน่นและความสูญเสียต่ําด้วยสายพับ 12 สาย MPO Female OM4 ที่ได้รับการออกแบบสําหรับศูนย์ข้อมูลที่ทันสมัย และมีผลงานที่โดดเด่นสําหรับการเชื่อมต่อ Ethernet 40G/100G

• 7236006: MPO เพศหญิงสู่ MPO เพศหญิง OM4 3.0mm LSZH 24 สายใย สายใยไฟเบอร์ออปติก

คําอธิบายสินค้า:
สายพับ 24 ใย OM4 นี้ถูกออกแบบมาสําหรับการใช้งานแบบมัลติโมดความเร็วสูงและความหนาแน่นสูง เสื้อ LSZH ขนาด 3.0 มิลลิเมตรของมันรับประกันความปลอดภัยและความน่าเชื่อถือในศูนย์ข้อมูลและสภาพแวดล้อมองค์กร

• 7236007: MTP หญิงไปยัง MTP หญิง SM 3.0mm LSZH 12 สายใย สายใยไฟเบอร์ออปติก

คําอธิบายสินค้า:
สายพัดพัดแบบ Single-mode 12 สายไฟเบอร์ MTP เพศหญิง พร้อมแจ็คเก็ต LSZH ขนาด 3.0 มม. สินค้านี้รองรับการเชื่อมต่อความเร็วสูงที่สามารถปรับขนาดได้สําหรับศูนย์ข้อมูลและสายเคเบิลสายสันหลัง

• 7236008: MTP หญิงไปยัง MTP หญิง SM 3.0mm LSZH 24 สายใย สายใยไฟเบอร์ออปติก

คําอธิบายสินค้า:
สายพับ MTP สายพับหญิง 24 ใยนี้เหมาะสําหรับการใช้งานแบบเดียวที่ต้องการการเชื่อมต่อความหนาแน่นสูงในศูนย์ข้อมูล

• 7236009: MTP เพศหญิงสู่ MTP เพศหญิง OM3 3.0mm LSZH 12 ใยสายไฟเบอร์ออปติก

คําอธิบายสินค้า:
สายพัดพัด 12 สายไฟเบอร์ MTP Female OM3 ที่เชื่อถือได้ ที่ถูกออกแบบมาสําหรับการใช้งานหลายโหมด และมีประสิทธิภาพในการเสียที่ต่ําสําหรับเครือข่ายความเร็วสูงในระบบคอมแพคต์

• 7236010: MTP เพศหญิงสู่ MTP เพศหญิง OM3 3.0mm LSZH 24 สายใยสายไฟเบอร์ออปติก

คําอธิบายสินค้า:
สายพับ MTP 24 ใยหญิง OM3 นี้รองรับการใช้งานมัลติโมดความหนาแน่นสูง, ส่งผลงานที่โดดเด่นสําหรับ 40G และ 100G Ethernet ในศูนย์ข้อมูล.

• 7236011: MTP หญิงไป MTP หญิง OM4 3.0mm LSZH 12 ใยสายไฟเบอร์ออปติก

คําอธิบายสินค้า:
สําหรับเครือข่ายมัลติโมดที่รวดเร็วมาก สายพับ 12 สายไฟเบอร์ MTP Female OM4 นี้ให้ความหนาแน่นสูง, ความเสียต่ําในการเชื่อมต่อกับเสื้อ LSZH ที่ทนทาน

• 7236012: MTP เพศหญิงสู่ MTP เพศหญิง OM4 3.0mm LSZH 24 สายไฟเบอร์ไฟเบอร์ออปติก แพทช์คอร์ด

คําอธิบายสินค้า:
สายพับ MTP สายพับ OM4 เพศหญิง 24 ใย ที่ได้รับการปรับปรุงให้เหมาะสมกับการใช้งานหลายโหมด เพื่อรับประกันผลงานและความน่าเชื่อถือที่ดีที่สุดในสภาพแวดล้อมที่มีความหนาแน่นสูง

การบรรจุ

แพ็คเกจเคเบิลไฟเบอร์ออปติกส์ที่ใช้ได้ง่ายและคุ้มกันได้ดีนี้ถูกติดป้ายและติดป้ายโดย OMC เป็นแบบเบื้องต้น

ขนาดกระดาษกระดาษมาตรฐาน: 34*22*15 ซม; 44*34*24 ซม ; 54*39*34 ซม.

แพ็คเกจสามารถปรับแต่งได้

บริการ OEM/ODM สําหรับคุณ

• สีสายเคเบิล คําพิมพ์ วัสดุของสายเคเบิล
• สัญลักษณ์ OEM สัญลักษณ์วงแหวน สัญลักษณ์เคเบิล,กล่อง สัญลักษณ์การส่ง
• ระดับคุณภาพที่แตกต่างกัน
