ความทนทาน: | <0.3dB การเปลี่ยนแปลงทั่วไป การผสมพันธุ์ 200 ครั้ง | การแลกเปลี่ยน: | ≤0.2dB |
---|---|---|---|
เวลาเสียบปลั๊ก: | ≤ 500 | แรงดึง: | >70N |
อุณหภูมิในการทำงาน (℃): | -40 ถึง +85°ซ |
รหัสไซออน | คำอธิบายไซออน | |||||||||||||||||||||||||||||||||||||||||||

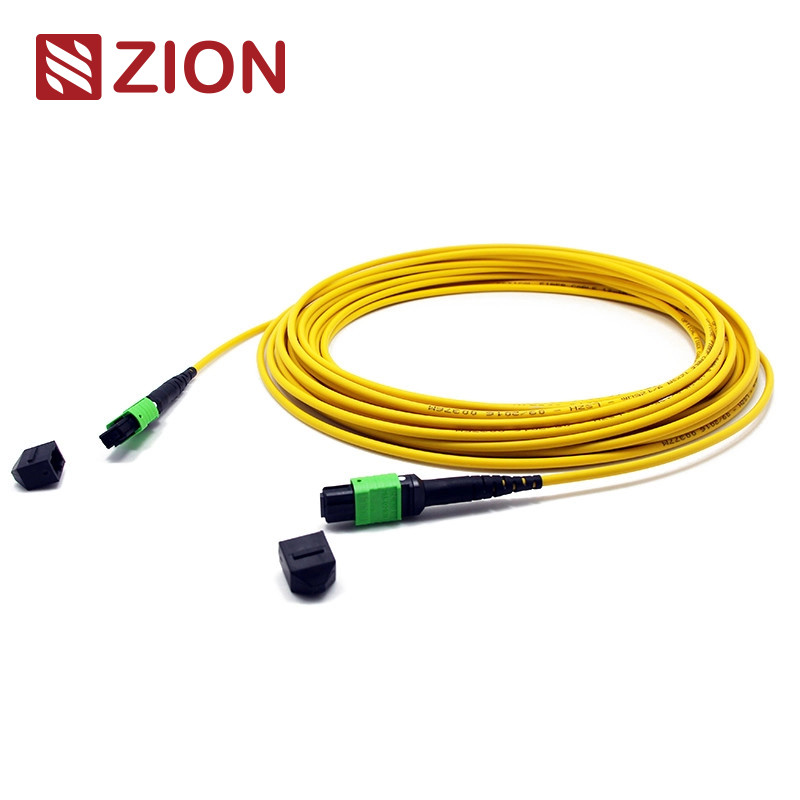

ZCM1152HIA1X | MPO หญิงถึง MPO หญิง SM 3.0 มม. LSZH 24 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | |||||||||||||||||||||||||||||||||||||||||||
|
มาตรฐานอุตสาหกรรมของตัวเชื่อมต่อ:
|
ตรงตามมาตรฐาน IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;สอดคล้องกับ TIA-604-5(FOCIS5) สายโครงสร้างต่อ TIA-568-C | ||||||||
รองรับ 10G Fibre Channel | ||||||||
40G และ 100G IEEE 802.3 |
ข้อมูลจำเพาะของออปติคัล:
รายการข้อมูลจำเพาะ | โหมดเดียว (ขัดเงา APC 8 องศา) | มัลติโหมด (PC Flat Polish) | ||||||
การสูญเสียการแทรก (MPO) (IEC 61300-3-34) |
การสูญเสียมาตรฐาน:≤0.75dB (สูงสุด), ≤0.50dB (ทั่วไป) การสูญเสียต่ำมาก:≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป) |
การสูญเสียมาตรฐาน:≤0.6dB (สูงสุด), ≤0.50 (ทั่วไป) การสูญเสียต่ำมาก:≤0.35dB(สูงสุด) , ≤0.20dB(ทั่วไป) |
||||||
การสูญเสียการแทรก (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
ผลตอบแทนขาดทุน (MPO) | ≥60dB(ขัดเงา 8 องศา) | ≥25dB | ||||||
การสูญเสียผลตอบแทน (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
ความทนทาน | <0.3dB การเปลี่ยนแปลงทั่วไป การผสมพันธุ์ 200 ครั้ง | |||||||
การแลกเปลี่ยน | ≤0.2dB | |||||||
แรงดึง | >70N | |||||||
เวลาเสียบปลั๊ก | ≤500 | |||||||
อุณหภูมิในการทำงาน (℃) | ·-40 ถึง + 85°C |
คุณสมบัติ: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
แอปพลิเคชัน: | ||||||||||||||||||||||||||||||||||||||||||||
|
กฎการตั้งชื่อ & ข้อมูลยืนยันการสั่งซื้อ:
กดดึงแท็บ Senko MPO
การวาดสายแพทช์ไฟเบอร์ MPO-MPO 12F
ความยาวโดยรวม(L)(ม.) | ความยาวของความอดทน (ซม.) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<ยาว<40 | +15/-0 | |||||||
40<ลิตร | '+0.5% x ยาว/-0 |
วิธีการเชื่อมต่อสามวิธีช่วยให้ขั้ว MTP/MPO ถูกต้อง
สารละลายขั้วเบส-24
เพื่อให้ทันกับความต้องการที่เพิ่มขึ้นสำหรับแบนด์วิธที่สูงขึ้น สายเคเบิล 24 ไฟเบอร์ MTP/MPO จึงถูกนำมาใช้เพื่ออำนวยความสะดวกในการโยกย้ายไปยังเครือข่าย 100Gเพิ่มความหนาแน่นของการเดินสายไฟเบอร์ 12 เส้นเป็นสองเท่าในพื้นที่เดียวกัน ซึ่งช่วยลดจำนวนไฟเบอร์ ทำให้เดินสายเคเบิลน้อยลง และปรับปรุงการไหลเวียนของอากาศอย่างไรก็ตาม การบำรุงรักษาขั้วของสายเคเบิล base-24 MTP/MPO นั้นซับซ้อนกว่าOMC แนะนำให้ใช้สายเคเบิล MTP/MPO ประเภท A (การป้อนคีย์ขึ้นเพื่อคีย์ลง)ด้วยคาสเซ็ต Type A และ Type AF ของเรา ไม่จำเป็นต้องใช้สายแพทช์ A-to-A อีกต่อไปวิธีการเชื่อมต่อแสดงไว้ในรูปภาพต่อไปนี้ |
สายเคเบิล TRUNK ยอดนิยมของ Zion Communication
รหัสไซออน | คำอธิบายไซออน | |||||||
7236001 | ZCM1122HIA1X | MPO หญิงถึง MPO หญิง SM 3.0 มม. LSZH 12 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236002 | ZCM1152HIA1X | MPO หญิงถึง MPO หญิง SM 3.0 มม. LSZH 24 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236003 | ZCM1127HLA1X | MPO หญิงถึง MPO หญิง OM3 3.0 มม. LSZH 12 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236004 | ZCM1157HLA1X | MPO หญิงถึง MPO หญิง OM3 3.0 มม. LSZH 24 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236005 | ZCM1128HMA1X | MPO หญิงถึง MPO หญิง OM4 3.0 มม. LSZH 12 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236006 | ZCM1158HMA1X | MPO หญิงถึง MPO หญิง OM4 3.0 มม. LSZH 24 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236007 | ZCM2122HIA1X | MTP หญิงถึง MTP หญิง SM 3.0 มม. LSZH 12 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236008 | ZCM2152HIA1X | MTP หญิงถึง MTP หญิง SM 3.0 มม. LSZH 24 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236009 | ZCM2127HLA1X | MTP หญิงถึง MTP หญิง OM3 3.0 มม. LSZH 12 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236010 | ZCM2157HLA1X | MTP หญิงถึง MTP หญิง OM3 3.0 มม. LSZH 24 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236011 | ZCM2128HMA1X | MTP หญิงถึง MTP หญิง OM4 3.0 มม. LSZH 12 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
7236012 | ZCM2158HMA1X | MTP หญิงถึง MTP หญิง OM4 3.0 มม. LSZH 24 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง |
บรรจุภัณฑ์
แพคเกจสายเคเบิลใยแก้วนำแสงที่ถ่ายได้ง่ายและได้รับการป้องกันอย่างดีนี้ได้รับการติดฉลากและทำเครื่องหมายโดย OMC เป็นค่าเริ่มต้น ขนาดกล่องมาตรฐาน: 34*22*15 ซม.;44*34*24 ซม. ;54*39*34 ซม.กล่องที่จะใช้ขึ้นอยู่กับจำนวนสินค้าสามารถปรับแต่งบรรจุภัณฑ์ได้ | ||||||||
บริการ OEM/ODM สำหรับคุณ
1. สีของสายไฟ, คำพิมพ์, วัสดุของปลอกหุ้มสายไฟ, สีของขั้วต่อ | ||||||||
2. ฉลาก OEM, ระบุแหวน, ฉลากของสายเคเบิล,กล่องเครื่องหมายการจัดส่ง | ||||||||
3. ระดับคุณภาพที่แตกต่างกัน |
