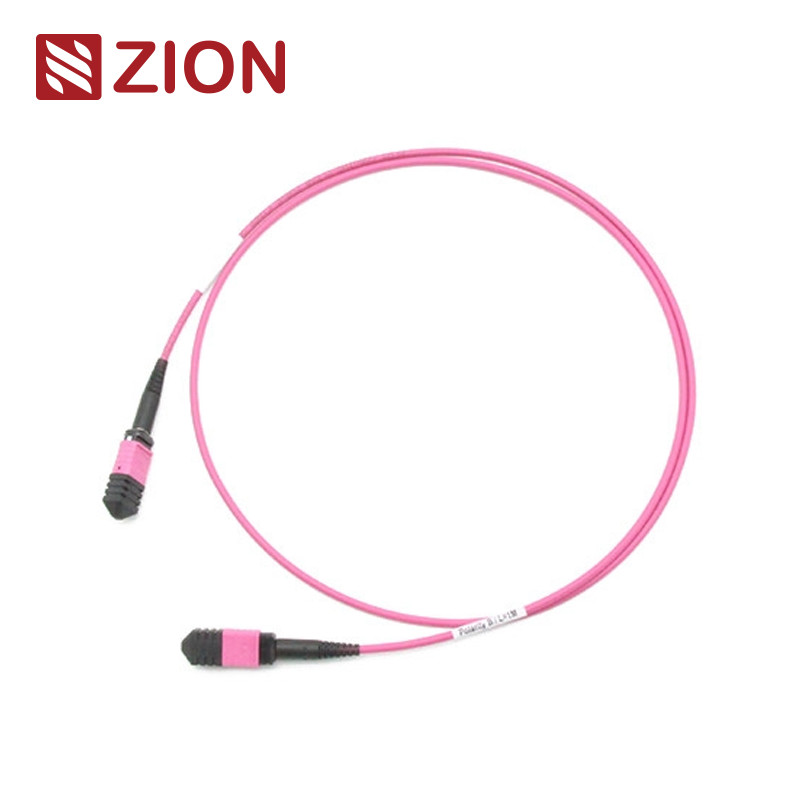

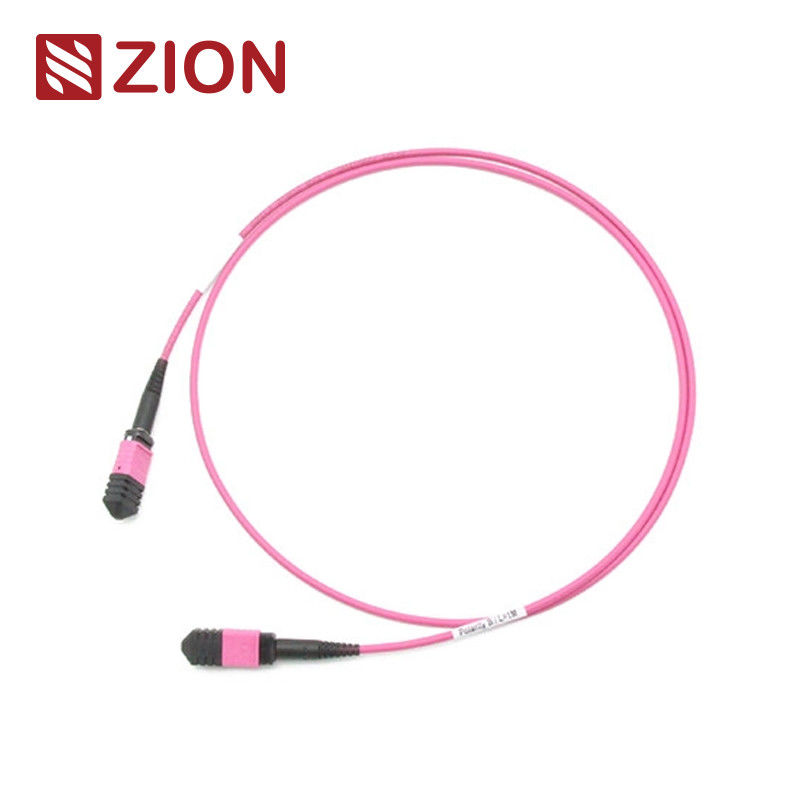

24 ไฟเบอร์ MPO หญิงถึง MPO หญิง OM4 3.0 มม. LSZH MPO Patch Cord เมตรที่กำหนดเอง

ซีออนโค้ดและคําอธิบาย

ซีออนโค้ด:ZCM1158HMA1X

ซิออน คําอธิบาย:MPO เพศต่อเพศ OM4 3.0mm LSZH 24 ใย MPO แพทช์คอร์ด

เครื่องเชื่อม MPO เป็นชนิดของเครื่องเชื่อมไฟเบอร์ MPO (Multi-Fiber Push On) เป็นชนิดของเครื่องเชื่อมไฟเบอร์หลายแกนระบบการเชื่อมต่อแบบไฟเบอร์ความหนาแน่นสูง MPO ปัจจุบันถูกใช้เป็นหลักในการใช้ในสภาพแวดล้อมความหนาแน่นสูงของศูนย์ข้อมูล, การนําไฟเบอร์ออปติกไปใช้ในอาคาร และการใช้งานเชื่อมต่อภายในภายในอุปกรณ์เครื่องรับสัญญาณออปติก เช่น อุปกรณ์ออปติก, 40G, 100G, QSFP +

ประเภทของเครื่องเชื่อม MPO ได้แยกกันตามกฎ IEC 61754-7: จํานวนแกน (หมายเลขเรียง), หัวตัวผู้ (ชาย, หญิง), ความขั้ว (PC หรือ APC)

MPO-MPO 3.0mm LSZH Fiber Patch Cord. MPO Fiber Patch Cord จบด้วยเครื่องเชื่อม MPO ในทั้งสองปลาย.สาย MPO Fiber Patch Cord มีให้เลือก 12 ชิ้น24, 48,607296,144fibers. รองรับความเร็วสูงสุด 10/40/100Gbps การแก้ไขศูนย์ข้อมูล พวกเขามักถูกนํามาใช้ในการเชื่อมต่อระหว่างกันคาเซ็ต, แพนเอลหรือพัดลม MPO ที่แข็งแรงและอํานวยความสะดวกในการจัดจําหน่ายสายเคเบิลสายหลังความหนาแน่นสูงอย่างรวดเร็วในศูนย์ข้อมูลและสภาพแวดล้อมไฟเบอร์สูงอื่น ๆนอกจากนี้ MPO ยังให้ความยืดหยุ่นและความสะดวกสบายมากเมื่อคุณต้องเปลี่ยนสไตล์เชื่อมในแผ่นพัทช์เพียงแค่ติดตั้งแคสเท็ตใหม่กับสไตล์เชื่อมใหม่บนด้านเชื่อมต่อข้ามของแพทช์.

สายพับไฟเบอร์ MPO-MPO 12F ได้ถูกออกแบบมาสําหรับ 40G QSFP+ SR4, 40G QSFP+ CSR4 และ 100G QSFP28 SR4 สายเชื่อมต่อตรงของออปติกส์และศูนย์ข้อมูลความหนาแน่นสูง

เครื่องเชื่อมอุตสาหกรรม มาตรฐาน

อัตราการสอดคล้อง MPOIEC 61754-7

MPO รายละเอียดห้องพักแบบเดียว:SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MPO)
SM APC: เครื่องเชื่อมสีเหลือง + รองเท้าดํา (MPO ความสูญเสียต่ําสุด)

สัญญาณ MPO Multimode:IEC 61754-7

รายละเอียด MPO Multimode Housing:OM1&OM2 PC: เครื่องเชื่อมสีเบจ+บูทสีดํา (Standard Loss MPO)
OM3&OM4 PC: เครื่องเชื่อม Aqua + รองเท้าดํา (MPO เสียต่ําแบบมาตรฐาน&Super)
OM3&OM4 PC: เครื่องเชื่อม Heather Violet+บูทสีดํา (MPO ความสูญเสียมาตรฐาน)

• ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5)
• สอดคล้องกับช่องไฟเบอร์ 10G
• 40G และ 100G IEEE 8023

รายละเอียดออปติก

รายละเอียดออปติกสําหรับสายไฟ MPO-LC

รูปแบบเดียว (SM) - APC 8 องศาเคลือบ

• การสูญเสียการใส่ (MPO)

  • ความสูญเสียมาตรฐาน: ≤ 0.75 dB (สูงสุด), ≤ 0.50 dB (ทั่วไป)
  • ความสูญเสียที่ต่ํามาก: ≤ 0.35 dB (สูงสุด), ≤ 0.20 dB (ทั่วไป)

• ความสูญเสียการใส่ (LC/SC/FC/ST)

  • ≤ 0.3 dB

• ผลกําไรเสีย

  • MPO: ≥ 60 dB (การเคลือบ 8 องศา)
  • LC/SC/FC/ST: APC ≥ 60 dB; UPC ≥ 50 dB

มัลติโมด (MM) - PC Flat Polish

• การสูญเสียการใส่ (MPO)

  • ความสูญเสียแบบมาตรฐาน: ≤ 0.60 dB (สูงสุด), ≤ 0.50 dB (ทั่วไป)
  • ความสูญเสียที่ต่ํามาก: ≤ 0.35 dB (สูงสุด), ≤ 0.20 dB (ทั่วไป)

• ความสูญเสียการใส่ (LC/SC/FC/ST)

  • ≤ 0.3 dB

• ผลกําไรเสีย

  • MPO: ≥ 25 dB
  • LC/SC/FC/ST: ≥ 35 dB

ข้อมูลทั่วไป

• ความทนทาน: < 0.3 dB การเปลี่ยนแปลงทั่วไปหลังจากการจับคู่ 200 ครั้ง
• การเปลี่ยนกัน: ≤ 0.2 dB
• ความแข็งแรงในการดึง: > 70 น
• โปรแกรมการติดตั้ง: ≤ 500
• อุณหภูมิการทํางาน: -40°C ถึง +85°C

ลักษณะ

• การสูญเสียการใส่ที่ต่ํา, การสูญเสียผลตอบแทนที่สูง
• มูลติไฟเบอร์คอนเนคเตอร์8หน่วยปลายสายไฟเบอร์ 12 และ 24 และชุด
• การแก้ไขทางเศรษฐกิจสําหรับการตัดเส้นใย
• ออกแบบสําหรับการใช้งาน SM และ MM ที่ขาดทุนน้อยและขาดทุนมาตรฐาน
• สายเคเบิลกลมกระชับกระชับ, สายเคเบิลโอวาลและสายเทปเปลือย มีให้เลือก
• หมวกโค้ดสีที่มีให้ใช้ในการแยกประเภทเส้นใย, ประเภทพลาชและ/หรือเกรดเครื่องเชื่อม
• ดีในการซ้ําและเปลี่ยน

การใช้งาน

เครื่องเชื่อม MPO ของ OMC ทั้งหมดมาจากเซนโก / นิสิน / ซูมิโตโม. สายพับไฟเบอร์ MPO เป็นสายเคเบิลความหนาแน่นสูงที่ใช้ในสามพื้นที่โดยทั่วไป

• แอพพลิเคชัน Data Center ที่มีสภาพแวดล้อมความหนาแน่นสูง
• สายไฟเบอร์ออปติกไปยังอาคาร
• การใช้งานเครื่องเชื่อมภายในในอุปกรณ์ไฟเบอร์

กฎหมายการตั้งชื่อและข้อมูลการยืนยันคําสั่ง:

กด Pull Tab สําหรับ Senko MPO

MPO-MPO 12F สายพับไฟเบอร์

วิธีการเชื่อมต่อสามวิธี ช่วยในการรักษา MTP / MPO Polarity ถูกต้อง

โซลูชั่นขั้วฐาน-24

เพื่อบรรลุความต้องการที่เพิ่มขึ้นสําหรับความกว้างแบนด์เบดที่สูงกว่า, เคเบิล MTP / MPO ขนาด 24 ใยถูกนํามาแนะนําเพื่ออํานวยความสะดวกในการย้ายไปยังเครือข่าย 100G.มันเพิ่มความหนาแน่นของสายไฟเบอร์ 12 สายในพื้นที่เดียวกันเป็นสองเท่า, ซึ่งลดจํานวนเส้นใย,อนุญาตให้มีเส้นทางสายไฟเบอร์น้อยลง, และปรับปรุงการไหลของอากาศ.OMC แนะนําสาย MTP/MPO แบบ A (key-up to key-down). ด้วยเคสเต็ป AF ประเภท A และประเภท AF ของเรา, ไม่จําเป็นต้องใช้สายพับ A-to-A อีกต่อไป. วิธีการเชื่อมต่อถูกแสดงในภาพต่อไปนี้

ซีออน คอมมิวนิเคชั่น's Hot TRUNK CABLE

• 7236001 ZCM1122HIA1X: MPO หญิงไปยัง MPO หญิง SM 3.0mm LSZH 12 ใย MPO Patch Cord เครื่องวัดตามสั่ง
• 7236002 ZCM1152HIA1X: MPO เพศหญิงไปยัง MPO เพศหญิง SM 3.0mm LSZH 24 ใย MPO Patch Cord Custom Meter
• 7236003 ZCM1127HLA1X: MPO เพศหญิงสู่ MPO เพศหญิง OM3 3.0mm LSZH 12 สายใย MPO Patch Cord Custom Meter
• 7236004 ZCM1157HLA1X: MPO เพศหญิงไปยัง MPO เพศหญิง OM3 3.0mm LSZH 24 ใย MPO Patch Cord เครื่องวัดแบบกําหนดเอง
• 7236005 ZCM1128HMA1X: MPO เพศหญิงไปยัง MPO เพศหญิง OM4 3.0mm LSZH 12 ใย MPO Patch Cord เครื่องวัดแบบกําหนดเอง
• 7236006 ZCM1158HMA1X: MPO เพศหญิงไปยัง MPO เพศหญิง OM4 3.0mm LSZH 24 ใย MPO Patch Cord เครื่องวัดแบบกําหนดเอง
• 7236007 ZCM2122HIA1X: MTP หญิงไป MTP หญิง SM 3.0mm LSZH 12 ใย MTP Patch Cord เครื่องวัดตามสั่ง
• 7236008 ZCM2152HIA1X: MTP หญิงไป MTP หญิง SM 3.0mm LSZH 24 ใย MTP Patch Cord เครื่องวัดแบบกําหนดเอง
• 7236009 ZCM2127HLA1X: MTP เพศหญิงสู่ MTP เพศหญิง OM3 3.0mm LSZH 12 ใย MTP Patch Cord เครื่องวัดแบบกําหนดเอง
• 7236010 ZCM2157HLA1X: MTP เพศหญิงสู่ MTP เพศหญิง OM3 3.0mm LSZH 24 ใย MTP Patch Cord Custom Meter
• 7236011 ZCM2128HMA1X: MTP เพศหญิงสู่ MTP เพศหญิง OM4 3.0mm LSZH 12 ใย MTP Patch Cord เครื่องวัดแบบกําหนดเอง
• 7236012 ZCM2158HMA1X: MTP หญิงไป MTP หญิง OM4 3.0mm LSZH 24 ใย MTP Patch Cord เครื่องวัดแบบกําหนดเอง

การบรรจุ

แพ็คเกจเคเบิลไฟเบอร์ออปติกส์ที่ใช้ได้ง่ายและคุ้มกันได้ดีนี้ถูกติดป้ายและติดป้ายโดย OMC เป็นแบบเบื้องต้น

ขนาดกระดาษกระดาษมาตรฐาน: 34*22*15 ซม; 44*34*24 ซม ; 54*39*34 ซม.

แพ็คเกจสามารถปรับแต่งได้

บริการ OEM/ODM สําหรับคุณ

• สีสายเคเบิล คําพิมพ์ วัสดุของสายเคเบิล
• สัญลักษณ์ OEM สัญลักษณ์วงแหวน สัญลักษณ์เคเบิล,กล่อง สัญลักษณ์การส่ง
• ระดับคุณภาพที่แตกต่างกัน
