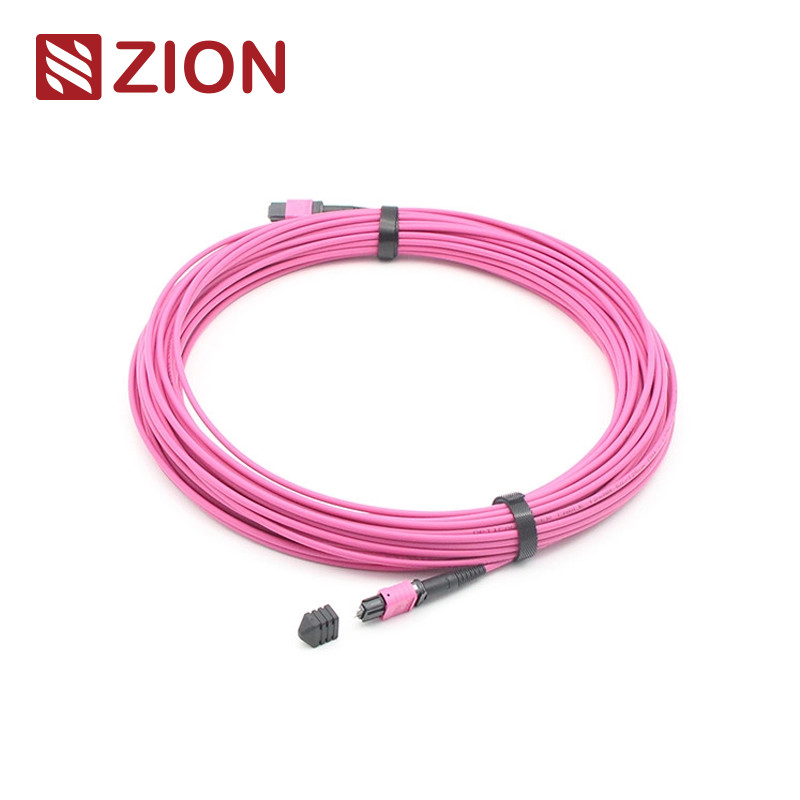

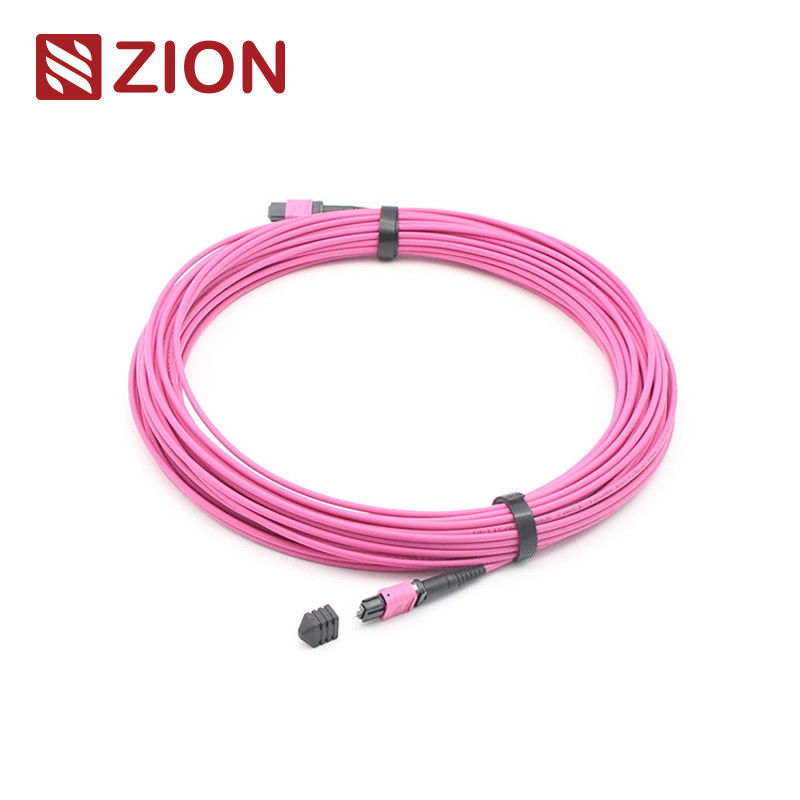

MTP หญิงไป MTP หญิง OM4 3.0mm LSZH 12 ใย MTP Patch Cord Custom Meter
ซีออนโค้ดและคําอธิบาย
ซีออนโค้ด: ZCM2128HMA1X
รายละเอียดซีโอน: MTP เพศหญิงไป MTP เพศหญิง OM4 3.0mm LSZH 12 ใย MTP แพทช์คอร์ด Custom Meter
เครื่องเชื่อม MPO เป็นชนิดของเครื่องเชื่อมไฟเบอร์ MPO (Multi-Fiber Push On) เป็นชนิดของเครื่องเชื่อมไฟเบอร์หลายแกนระบบการเชื่อมต่อแบบไฟเบอร์ความหนาแน่นสูง MPO ปัจจุบันถูกใช้เป็นหลักในการใช้ในสภาพแวดล้อมความหนาแน่นสูงของศูนย์ข้อมูล, การนําไฟเบอร์ออปติกไปใช้ในอาคาร และการใช้งานเชื่อมต่อภายในภายในอุปกรณ์เครื่องรับสัญญาณออปติก เช่น อุปกรณ์ออปติก, 40G, 100G, QSFP +
ประเภทเครื่องเชื่อม MTP ได้แยกกันตามกฎ IEC 61754-7: จํานวนแกน (หมายเลขเรียง), หัวเพศชาย (เพศชาย, เพศหญิง), ความขั้ว (PC หรือ APC)
MTP-MTP 3.0mm LSZH Fiber Patch Cord สาย MTP Fiber Patch Cord จบด้วยสายเชื่อม MTP ในทั้งสองปลาย สาย MTP Fiber Patch Cord เชื่อมต่อโมดูล MTP กันเป็นลิงก์ถาวรสายพับไฟเบอร์มี 12 ชิ้น24, 48,607296,144fibers. รองรับความเร็วสูงสุด 10/40/100Gbps การแก้ไขศูนย์ข้อมูล. พวกเขามักถูกนํามาใช้ในการเชื่อมต่อเคสเก็ต, แผนผังหรือพัดลม MTP ที่แข็งแกร่งและอํานวยความสะดวกในการจัดจําหน่ายสายเคเบิลสายหลังความหนาแน่นสูงอย่างรวดเร็วในศูนย์ข้อมูลและสภาพแวดล้อมไฟเบอร์สูงอื่น ๆนอกจากนี้, MTP ยังให้ความยืดหยุ่นและความสะดวกสบายมากเมื่อคุณมีที่จะเปลี่ยนสไตล์เชื่อมต่อในแพนลัด.เพียงแค่ติดตั้งแคสเท็ตใหม่กับสไตล์เชื่อมใหม่บนด้านเชื่อมต่อข้ามของแพทช์.
สายพับไฟเบอร์ 12F MTP-MTP ได้ถูกออกแบบมาเพื่อ 40G QSFP+ SR4, 40G QSFP+ CSR4 และ 100G QSFP28 SR4 สายเชื่อมต่อตรงจากออปติกส์และศูนย์ข้อมูลความหนาแน่นสูง
เครื่องเชื่อมต่อ หลักฐานอุตสาหกรรม
MPO SingleMode ระบบการทํางานรายงาน:EIA/TIA-604-5
MPO SingleMode ระบบการทํางานรายละเอียดที่พัก:SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MTP)
SM APC: เครื่องเชื่อมสีเหลือง + กระเป๋าสตาร์ทสีดํา (MTP ความสูญเสียสูงสุด)
MPO มัลติโมดรายงาน:EIA/TIA-604-5
MPO มัลติโมดรายละเอียดที่พัก:PC OM1&OM2: เครื่องเชื่อมสีเบจ+บูทสีดํา (Standard Loss MTP)
OM3&OM4 PC: เครื่องเชื่อม Aqua + รองเท้าดํา (MTP เสียต่ําแบบมาตรฐาน&Super)
OM3&OM4 PC: เครื่องเชื่อม Heather Violet + boot สีดํา (MTP เสียแบบมาตรฐาน)
- ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5)
- สอดคล้องกับช่องไฟเบอร์ 10G
- 40G และ 100G IEEE 8023
รายละเอียดออปติก
ความสูญเสียการใส่ (MPO) ((IEC 61300-3-34)สายเดียว (APC)โปร่ง 8 องศา:)การสูญเสียแบบมาตรฐาน:≤0.75dB ((สูงสุด), ≤0.50dB ((ทั่วไป); ความสูญเสียต่ํามาก:≤0.35dB (สูงสุด) ≤0.20dB (ทั่วไป)
ความสูญเสียในการใส่ (MPO) (IEC 61300-3-34)มัลติโมด (PC)สีบอลลาร์:)การสูญเสียแบบมาตรฐาน:≤0.6dB (สูงสุด) ≤0.50 (ทั่วไป) ความสูญเสียต่ํามาก:≤0.35dB (สูงสุด) ≤0.20dB (ทั่วไป)
การสูญเสียการใส่ (LC/SC/FC/ST) (IEC 61300-3-6)รูปแบบเดียว (APC 8 องศาเลียน):≤0.3dB
การสูญเสียการใส่ (LC/SC/FC/ST) (IEC 61300-3-6)มัลติโมด (PC Flat Polish):≤0.3dB
รายละเอียดของรายละเอียดสายเดียว (APC)โปร่ง 8 องศา:)≥ 60dB(การเคลือบ 8 องศา)
รายละเอียดของรายละเอียดมัลติโมด (PC)สีบอลลาร์:)≥ 25dB
รายละเอียดของรายละเอียดของรายละเอียดของรายละเอียดAPC≥60dB; UPC≥50dB
รายละเอียดของรายละเอียดของรายละเอียดของรายละเอียด≥35dB
ความทนทาน:<0.3dB การเปลี่ยนแปลงแบบปกติ (200 การจับคู่)
การแลกเปลี่ยน: ≤0.2dB
การทดสอบใส่-ดึง: 500 ครั้ง IL<0.5dB
ความแข็งแรงในการดึง:> 70N
เวลาติดต่อ:> 600
อุณหภูมิการทํางานระบบเดียว (APC):-40°C ถึง +85°C
ลักษณะ
- การสูญเสียการใส่ที่ต่ํา, การสูญเสียผลตอบแทนที่สูง
- มูลติไฟเบอร์คอนเนคเตอร์8หน่วยปลายสายไฟเบอร์ 12 และ 24 และชุด
- การแก้ไขทางเศรษฐกิจสําหรับการตัดเส้นใย
- ออกแบบสําหรับการใช้งาน SM และ MM ที่ขาดทุนน้อยและขาดทุนมาตรฐาน
- สายเคเบิลกลมกระชับกระชับ, สายเคเบิลโอวาลและสายเทปเปลือย มีให้เลือก
- หมวกโค้ดสีที่มีให้ใช้ในการแยกประเภทเส้นใย, ประเภทพลาชและ/หรือเกรดเครื่องเชื่อม
- ดีในการซ้ําและเปลี่ยน
การใช้งาน
12F MPO- LC/SC/FC/ST สายเชื่อมตรงที่ออกแบบสําหรับ 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 และศูนย์ข้อมูลความหนาแน่นสูง. มันถูกปรับปรุงให้เหมาะกับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 10/40/100G
เครื่องเชื่อม MPO ของ OMC ทั้งหมดมาจากเซนโก / นิสิน / ซูมิโตโม. สายพับไฟเบอร์ MPO เป็นสายเคเบิลความหนาแน่นสูงที่ใช้ในสามพื้นที่โดยทั่วไป
- แอพพลิเคชัน Data Center ที่มีสภาพแวดล้อมความหนาแน่นสูง
- สายไฟเบอร์ออปติกไปยังอาคาร
- การใช้งานเครื่องเชื่อมภายในในอุปกรณ์ไฟเบอร์
กฎหมายการตั้งชื่อและข้อมูลการยืนยันคําสั่ง:
กดแท็บดึง สําหรับ Senko MTP
MTP-MTP 12F สายกระดาน
| ความยาวรวม ((L) ((m) |
ความยาวของความอดทน ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| อัตราการจําหน่าย |
|
วิธีการเชื่อมต่อสามวิธี ช่วยในการรักษา MTP / MTP Polarity ถูกต้อง
1การเชื่อมโยง
Polarity A MTP คาเบิ้ลใช้คีย์ขึ้น, คีย์ลงการออกแบบ ดังนั้น, ดังที่แสดงในรูปด้านล่าง, ตําแหน่ง 1 ของหนึ่ง
เครื่องเชื่อมตรงกับตําแหน่ง 1 ของเครื่องเชื่อมอื่น ไม่มีการพลิกขั้ว ดังนั้นเมื่อเราใช้สาย MTP ขั้ว A สําหรับการเชื่อมเราต้องใช้สายพับ A-B ดับเพล็กซ์ ในปลายหนึ่ง และสายพับ A-A ดับเพล็กซ์ ในปลายอื่นเนื่องจากในสายเชื่อมนี้ Rx1 ต้องเชื่อมต่อกับ Tx1 หากเราไม่ใช้สายพับ A-A duplex patch ตามหลักการการออกแบบของสายพับ A MTP สายไฟเบอร์ 1 อาจส่งต่อไปยังสายไฟเบอร์ 1นั่นก็คือ Rx1 อาจส่งต่อ Rx1ซึ่งอาจทําให้เกิดความผิดพลาด
2การเชื่อมโยงขั้ว B
สายไฟ MTP Polarity B ใช้การออกแบบแบบปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับเมื่อเราใช้เคเบิล MTP Polarity B สําหรับการเชื่อมต่อ, เราควรใช้สายพับ A-B duplex บนทั้งสองปลาย เนื่องจากการออกแบบkey up to key up ช่วยในการพลิกขั้วขั้ว ซึ่งทําให้ไฟเบอร์ 1 ส่งไปยังไฟเบอร์ 12 นั่นคือ Rx1 ส่งไปยัง Tx1
3การเชื่อมต่อระดับ C
เช่นเดียวกับเคเบิล MTP ขั้วขั้ว A เคเบิล MTP ขั้วขั้ว C ยังใช้การออกแบบปุ่มขึ้น ปุ่มลงซึ่งทําให้ตําแหน่ง 1 ของเครื่องเชื่อมหนึ่งตรงกับตําแหน่ง 2 ของ
สายเชื่อมอีกสายหนึ่ง อย่างที่แสดงในรูปด้านล่าง เมื่อเราใช้สาย MTP Polarity C สําหรับการเชื่อม เราควรใช้สายพับ A-B duplexเนื่องจากการออกแบบเส้นใยข้ามช่วยให้พลิกขั้ว, ซึ่งทําให้เส้นใย 1 ส่งไปยังเส้นใย 2, นั่นคือ Rx1 ส่งไปยัง Tx1.
หมายเหตุ: ประเภท Polarity มีในกฎการตั้งชื่อต่อไปนี้- Polarity A; Polarity B; Polarity C
ซีออน คอมมิวนิเคชั่น's Hot TRUNK CABLE
7236001 ZCM1122HIA1: MPO หญิงไปยัง MPO หญิง SM 3.0mm LSZH 12 ใย MPO Patch Cord Custom Meter
7236002 ZCM1152HIA1: MPO เพศหญิงไปยัง MPO เพศหญิง SM 3.0mm LSZH 24 ใย MPO Patch Cord Custom Meter
7236003 ZCM1127HLA1: MPO เพศหญิงไปยัง MPO เพศหญิง OM3 3.0mm LSZH 12 ใย MPO Patch Cord เครื่องวัดตามสั่ง
7236004 ZCM1157HLA1: MPO เพศหญิงไปยัง MPO เพศหญิง OM3 3.0mm LSZH 24 ใย MPO Patch Cord เครื่องวัดตามสั่ง
7236005 ZCM1128HMA1: MPO เพศหญิงสู่ MPO เพศหญิง OM4 3.0mm LSZH 12 ใย MPO Patch Cord Custom Meter
7236006 ZCM1158HMA1: MPO เพศหญิงไปยัง MPO เพศหญิง OM4 3.0mm LSZH 24 ใย MPO Patch Cord Custom Meter
7236007 ZCM2122HIA1: MTP หญิงไปยัง MTP หญิง SM 3.0mm LSZH 12 ใย MTP Patch Cord เครื่องวัดตามสั่ง
7236008 ZCM2152HIA1: MTP หญิงไปยัง MTP หญิง SM 3.0mm LSZH 24 ใย MTP Patch Cord เครื่องวัดตามสั่ง
7236009 ZCM2127HLA1: MTP หญิงไปยัง MTP หญิง OM3 3.0mm LSZH 12 ใย MTP Patch Cord เครื่องวัดตามสั่ง
7236010 ZCM2157HLA1: MTP เพศหญิงไป MTP เพศหญิง OM3 3.0mm LSZH 24 ใย MTP Patch Cord เครื่องวัดตามสั่ง
7236011 ZCM2128HMA1: MTP หญิงไปยัง MTP หญิง OM4 3.0mm LSZH 12 ใย MTP Patch Cord เครื่องวัดตามสั่ง
7236012 ZCM2158HMA1: MTP หญิงไปยัง MTP หญิง OM4 3.0mm LSZH 24 ใย MTP Patch Cord เครื่องวัดตามสั่ง
การบรรจุ
แพ็คเกจเคเบิลไฟเบอร์ออปติกส์ที่ใช้ได้ง่ายและคุ้มกันได้ดีนี้ถูกติดป้ายและติดป้ายโดย OMC เป็นแบบเบื้องต้น
ขนาดกระดาษกระดาษมาตรฐาน: 34*22*15 ซม; 44*34*24 ซม ; 54*39*34 ซม.
แพ็คเกจสามารถปรับแต่งได้
บริการ OEM/ODM สําหรับคุณ
- สีสายเคเบิล คําพิมพ์ วัสดุของสายเคเบิล
- สัญลักษณ์ OEM สัญลักษณ์วงแหวน สัญลักษณ์เคเบิล,กล่อง สัญลักษณ์การส่ง
- ระดับคุณภาพที่แตกต่างกัน
