ซีออนโค้ดและคําอธิบาย
ซีออนโค้ด: ZCM2158HMA1X

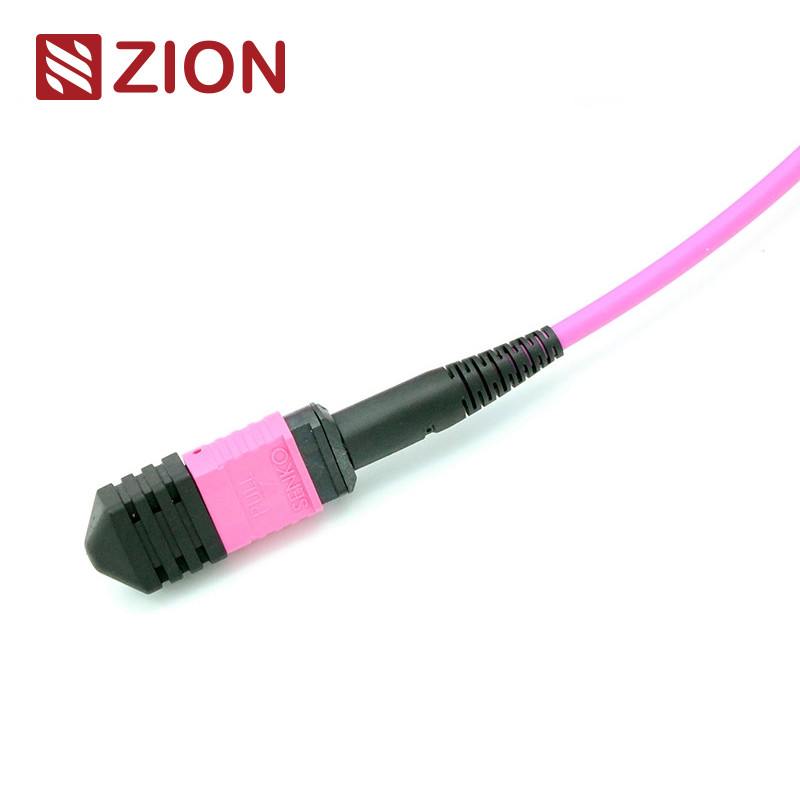

รายละเอียดซีโอน: MTP เพศหญิงไป MTP เพศหญิง OM4 3.0mm LSZH 24 สายใย MTP กระดานเคเบิลธรรมเนียมเมตร
เครื่องเชื่อม MTP เป็นชนิดของเครื่องเชื่อมไฟเบอร์ MTP (Multi-Fiber Push On) เป็นชนิดของเครื่องเชื่อมไฟเบอร์หลายโคเรียระบบการเชื่อมต่อแบบไฟเบอร์ความหนาแน่นสูง MTP ปัจจุบันถูกใช้เป็นหลักในการใช้ในสภาพแวดล้อมความหนาแน่นสูงของศูนย์ข้อมูล, การนําไฟเบอร์ออปติกไปใช้ในอาคาร และการใช้งานเชื่อมต่อภายในภายในอุปกรณ์เครื่องรับสัญญาณออปติก เช่น อุปกรณ์ออปติก, 40G, 100G, QSFP +
ประเภทเครื่องเชื่อม MTP ได้แยกกันตามกฎ IEC 61754-7: จํานวนแกน (หมายเลขเรียง), หัวเพศชาย (เพศชาย, เพศหญิง), ความขั้ว (PC หรือ APC)
MTP-MTP 3.0mm LSZH Fiber Patch Cord สาย MTP Fiber Patch Cord จบด้วยสายเชื่อม MTP ในทั้งสองปลาย สาย MTP Fiber Patch Cord เชื่อมต่อโมดูล MTP กันเป็นลิงก์ถาวรสายพับไฟเบอร์มี 12 ชิ้น24, 48,607296,144fibers. รองรับความเร็วสูงสุด 10/40/100Gbps การแก้ไขศูนย์ข้อมูล. พวกเขามักถูกนํามาใช้ในการเชื่อมต่อเคสเก็ต, แผ่นหรือแฟน-เอาท์ MTP ที่แข็งแกร่ง,และอํานวยความสะดวกในการจัดจําหน่ายสายเคเบิลสายหลังความหนาแน่นสูงอย่างรวดเร็วในศูนย์ข้อมูลและสภาพแวดล้อมไฟเบอร์สูงอื่น ๆนอกจากนี้, MTP ยังให้ความยืดหยุ่นและความสะดวกสบายมากเมื่อคุณมีที่จะเปลี่ยนสไตล์เชื่อมต่อในแพนลัด.เพียงแค่ติดตั้งแคสเท็ตใหม่กับสไตล์เชื่อมใหม่บนด้านเชื่อมต่อข้ามของแพทช์.
สายพับไฟเบอร์ 12F MTP-MTP ได้ถูกออกแบบมาเพื่อ 40G QSFP+ SR4, 40G QSFP+ CSR4 และ 100G QSFP28 SR4 สายเชื่อมต่อตรงจากออปติกส์และศูนย์ข้อมูลความหนาแน่นสูง
เครื่องเชื่อมต่อ หลักฐานอุตสาหกรรม
MTP SingleMode การใช้งานแบบเดียวรายงาน:EIA/TIA-604-5
MTP SingleMode การใช้งานแบบเดียวรายละเอียดที่พัก:SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MTP)
SM APC: เครื่องเชื่อมสีเหลือง + กระเป๋าสตาร์ทสีดํา (MTP ความสูญเสียสูงสุด)
MTP มัลติโมดรายงาน:EIA/TIA-604-5
MTP มัลติโมดรายละเอียดที่พัก:PC OM1&OM2: เครื่องเชื่อมสีเบจ+บูทสีดํา (Standard Loss MTP)
OM3&OM4 PC: เครื่องเชื่อม Aqua + รองเท้าดํา (MTP เสียต่ําแบบมาตรฐาน&Super)
OM3&OM4 PC: เครื่องเชื่อม Heather Violet + boot สีดํา (MTP เสียแบบมาตรฐาน)
- ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5)
- สอดคล้องกับช่องไฟเบอร์ 10G
- 40G และ 100G IEEE 8023
รายละเอียดออปติก
ความสูญเสียการใส่ (MTP) ((IEC 61300-3-34)สายเดียว (APC)โปร่ง 8 องศา:)การสูญเสียแบบมาตรฐาน:≤0.75dB ((สูงสุด), ≤0.50dB ((ทั่วไป); ความสูญเสียต่ํามาก:≤0.35dB (สูงสุด) ≤0.20dB (ทั่วไป)
ความสูญเสียการใส่ (MTP) (IEC 61300-3-34)มัลติโมด (PC)สีบอลลาร์:)การสูญเสียแบบมาตรฐาน:≤0.6dB (สูงสุด) ≤0.50 (ทั่วไป) ความสูญเสียต่ํามาก:≤0.35dB (สูงสุด) ≤0.20dB (ทั่วไป)
การสูญเสียการใส่ (LC/SC/FC/ST) (IEC 61300-3-6)รูปแบบเดียว (APC 8 องศาเลียน):≤0.3dB
การสูญเสียการใส่ (LC/SC/FC/ST) (IEC 61300-3-6)มัลติโมด (PC Flat Polish):≤0.3dB
ผลกําไรเสีย (MTP)สายเดียว (APC)โปร่ง 8 องศา:)≥ 60dB(การเคลือบ 8 องศา)
ผลกําไรเสีย (MTP)มัลติโมด (PC)สีบอลลาร์:)≥ 25dB
รายละเอียดของรายละเอียดของรายละเอียดของรายละเอียดAPC≥60dB; UPC≥50dB
รายละเอียดของรายละเอียดของรายละเอียดของรายละเอียด≥35dB
ความทนทาน:<0.3dB การเปลี่ยนแปลงแบบปกติ (200 การจับคู่)
การแลกเปลี่ยน: ≤0.2dB
การทดสอบใส่-ดึง: 500 ครั้ง IL<0.5dB
ความแข็งแรงในการดึง:> 70N
เวลาติดต่อ:> 600
อุณหภูมิการทํางานระบบเดียว (APC):-40°C ถึง +85°C
ลักษณะ
- การสูญเสียการใส่ที่ต่ํา, การสูญเสียผลตอบแทนที่สูง
- มูลติไฟเบอร์คอนเนคเตอร์8หน่วยปลายสายไฟเบอร์ 12 และ 24 และชุด
- การแก้ไขทางเศรษฐกิจสําหรับการตัดเส้นใย
- ออกแบบสําหรับการใช้งาน SM และ MM ที่ขาดทุนน้อยและขาดทุนมาตรฐาน
- สายเคเบิลกลมกระชับกระชับ, สายเคเบิลโอวาลและสายเทปเปลือย มีให้เลือก
- หมวกโค้ดสีที่มีให้ใช้ในการแยกประเภทเส้นใย, ประเภทพลาชและ/หรือเกรดเครื่องเชื่อม
- ดีในการซ้ําและเปลี่ยน
การใช้งาน
เครื่องเชื่อม MTP ของ OMC ทั้งหมดมาจากเซนโก้ / นิสิน / ซูมิโตโม MTP Patch Cord เป็นสายเคเบิลความหนาแน่นสูงที่ใช้ในสามพื้นที่
- แอพพลิเคชัน Data Center ที่มีสภาพแวดล้อมความหนาแน่นสูง
- สายไฟเบอร์ออปติกไปยังอาคาร
- การใช้งานเครื่องเชื่อมภายในในอุปกรณ์ไฟเบอร์
เพื่อบรรลุความต้องการที่เพิ่มขึ้นสําหรับความกว้างแบนด์เบดที่สูงกว่า, เคเบิล MTP / MTP ขนาด 24 ใยถูกนํามาแนะนําเพื่ออํานวยความสะดวกในการย้ายไปยังเครือข่าย 100G.มันเพิ่มความหนาแน่นของสายไฟเบอร์ 12 สายในพื้นที่เดียวกันเป็นสองเท่า, ซึ่งลดจํานวนเส้นใย,อนุญาตให้มีเส้นทางสายไฟเบอร์น้อยลง, และปรับปรุงการไหลของอากาศ. การรักษาขั้วของสายไฟเบส-24 MTP / MTP, อย่างไรก็ตาม, สับสนมากขึ้น.OMC แนะนําสาย MTP/MTP ประเภท A (key-up to key-down). ด้วยเคสเต็ป AF ประเภท A และประเภท AF ของเรา, ไม่จําเป็นต้องใช้สายพับ A-to-A อีกต่อไป. วิธีการเชื่อมต่อถูกแสดงในภาพต่อไปนี้
แพ็คเกจเคเบิลไฟเบอร์ออปติกส์ที่ใช้ได้ง่ายและคุ้มกันได้ดีนี้ถูกติดป้ายและติดป้ายโดย OMC เป็นแบบเบื้องต้น
ขนาดกระดาษกระดาษมาตรฐาน: 34*22*15 ซม; 44*34*24 ซม ; 54*39*34 ซม.
