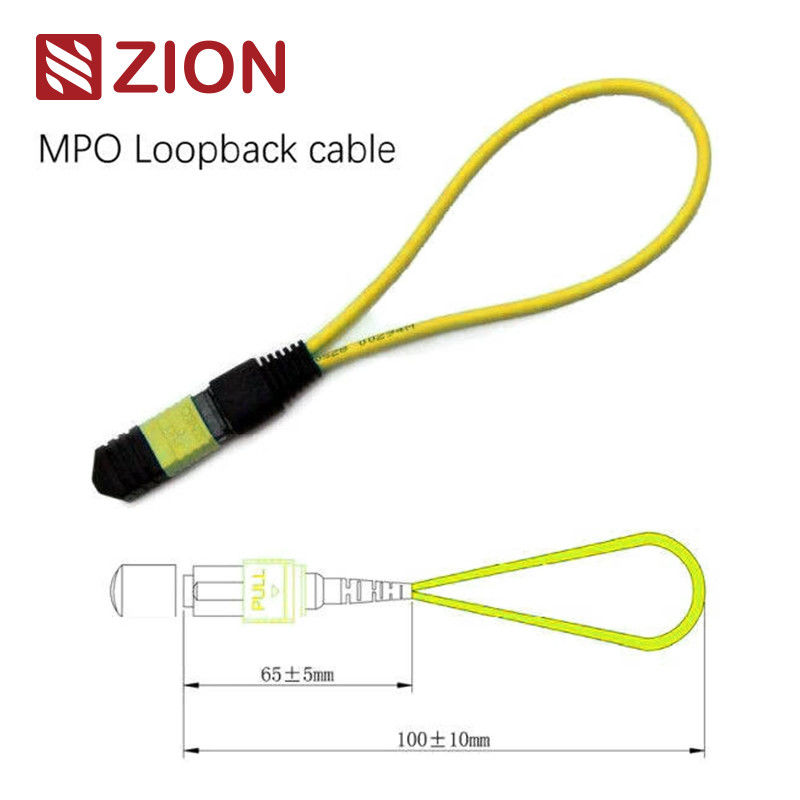

12 Fibers MPO Singlemode Fiber Optic Loopback Module /Cable

ซีออนโค้ดและคําอธิบาย

ซีออนโค้ด: ZCM1121HXA1
รายละเอียดซีโอน: 12F MPO SM โมดูลลุปแบ็คไฟเบอร์ออปติค / คาเบล

หลุม MPO มีเส้นกระโดดวงแหวนหลัง MPO ใน LOOPBACK และใส่ทั้งสองปลายของเส้นใยเข้าไปในเครื่องเชื่อม MPO เพื่อบรรลุเส้นทางแสงในเครื่องเชื่อมเดียวกันความสามารถในการปล่อยและความรู้สึกในการรับของอุปกรณ์, โดยเฉพาะในการสื่อสารเครือข่าย 40/100Gสามารถตามหาปรากฏการณ์ที่เป็นไปได้ต่างๆ โดยการส่งสัญญาณกลับ เพื่อบรรลุการทดสอบและการประเมินที่มีประสิทธิภาพขององค์ประกอบหรืออินเตอร์เฟซเดียวบนเครือข่ายไฟเบอร์.

มีการปรับแต่งวงจรไฟเบอร์ออปติกหลายแบบ ซึ่งสามารถรองรับเครื่องเชื่อม MPO 8 หลัก 12 หลัก และ 24 หลัก และปรับแต่งไฟเบอร์ไฟเบอร์หลายแบบ เพื่อปรับตัวให้เข้ากับท่าทางในการทดสอบ8F MPO Fiber Loopback Module สามารถตรวจสอบและทดสอบเครื่องรับสัญญาณที่มี MPO หน่วย 40GBASE-SR4/CSR4 QSFP+. 12F MPO Fiber Loopback Module สามารถตรวจสอบและทดสอบเครื่องรับสัญญาณที่มีอินเตอร์เฟซ MPO หน่วย 40GBASESR4 QSFP + หรือ 100GBASE-SR424F MPO Fiber Loopback Module สามารถตรวจสอบและทดสอบเครื่องรับสัญญาณที่มีอินเตอร์เฟซ MPO.

โมดูล MPO Loopback ให้สัญญาณแบบลุปเพื่อทดสอบฟังก์ชันส่งและรับ. มันถูกใช้อย่างแพร่หลายในสภาพแวดล้อมการทดสอบ โดยเฉพาะในเครือข่ายออฟติกส์คู่ 40 และ 100G.Loopbacks ถูกสร้างขึ้นเพื่อเชื่อมโยง Transceivers (TX) และ Receivers (RX) ตําแหน่งของ MPO อินเตอร์เฟซ. MPO loopbacks สามารถอํานวยความสะดวกและเร่งการทดสอบ IL ของส่วนของเครือข่ายออทติกัลโดยเชื่อมต่อพวกเขากับ MPO trunks / patch leads

OMC นําเสนอสายของ MPO สายไฟเบอร์ออปติก loopback ประกอบการสําหรับการเผาและการทดสอบ MPO เครือข่ายองค์ประกอบและระบบMPO Loopback Assemblies เหล่านี้ใช้ในการทดสอบความสามารถของตัวส่งและความรู้สึกของตัวรับของอุปกรณ์เครือข่ายได้อย่างมีประสิทธิภาพโดยเฉพาะสําหรับความต้องการโทรคมนาคมและ datacom พวกเขาถูกบรรจุในกระเป๋าที่คอมพัคต์สําหรับความหนาแน่นสูงสุดที่มีสําหรับการใช้งานเหล่านี้

เครื่องเชื่อมอุตสาหกรรม มาตรฐาน

MPO SingleMode ระบบการทํางานรายงาน:IEC 61754-7

MPO SingleMode ระบบการทํางานรายละเอียดที่พัก:SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MPO)
SM APC: เครื่องเชื่อมสีเหลือง + รองเท้าดํา (MPO ความสูญเสียต่ําสุด)

MPO มัลติโมดรายงาน:IEC 61754-7

MPO มัลติโมดรายละเอียดที่พัก:OM1&OM2 PC: เครื่องเชื่อมสีเบจ+บูทสีดํา (Standard Loss MPO)
OM3&OM4 PC: เครื่องเชื่อม Aqua + รองเท้าดํา (MPO เสียต่ําแบบมาตรฐาน&Super)
OM3&OM4 PC: เครื่องเชื่อม Heather Violet+บูทสีดํา (MPO ความสูญเสียมาตรฐาน)

• ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5)
• สอดคล้องกับช่องไฟเบอร์ 10G
• 40G และ 100G IEEE 8023

รายละเอียดของวัสดุ

รายละเอียดออปติก

วัตถุ: ปารามิเตอร์
ประเภทเส้นใย: แบบเดียว
กว้างเส้นใย: 9/125um
การสูญเสียการใส่: SM ((G657A1) < 1.0dB
การสูญเสียการกลับ: SM>50dB
การทดสอบการดึงใส่: 500 ครั้ง, IL<0.5dB
อุณหภูมิการทํางาน: -40 °C ~ + 80 °C

การทดสอบสายไฟเบอร์ออปติก

ปกติแล้ว a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkสําหรับการทดสอบลุปแบ็คไฟเบอร์ออปติก, ลุปแบ็คออปติกจะใช้เพื่อตรวจสอบความน่าเชื่อถือในการทํางานของอุปกรณ์การใช้สายไฟเบอร์ออปติกลูปแบ็กเคเบิลหรือโมดูลลูปแบ็กไฟเบอร์ออปติกสําหรับการส่งข้อมูล, สัญญาณที่ออกมาจากอุปกรณ์ถูกลุปจากปลายส่ง (Tx) ของส่วนประกอบที่ทํางานกลับไปที่ปลายรับ (Rx) ของส่วนประกอบเดียวกัน

การใช้งาน

เมื่อมันมาถึงการใช้งานจริง การทดสอบลุปแบ็คไฟเบอร์ออปติกมักจะใช้ในการตรวจสอบเครื่องรับไฟเบอร์ออปติกเนื่องจากเครื่องรับสัญญาณมี 2 ท่าทางสําหรับการรับและส่งสัญญาณแสง, มันจําเป็นต้องทดสอบพอร์ตเพื่อดูว่ามันยังคงทํางานหรือไม่. ดังนั้น, การทดสอบลุปแบ็คไฟเบอร์ออปติกคือวิธีที่สะดวกที่สุดสําหรับการบํารุงรักษาเครื่องรับสัญญาณ.กระบวนการทดสอบคือโดยการนําสัญญาณเลเซอร์จากท่าเรือส่งกลับสู่ท่าเรือรับ. จากนั้นรูปแบบที่ส่งไปจะเปรียบเทียบกับรูปแบบที่ได้รับ เพื่อให้แน่ใจว่าพวกมันเหมือนกันและไม่มีความผิดพลาด

• โคลอโลเคชั่นกับ 40G หรือ 100G MPO/MPO อินเตอร์เฟซทริเวอร์
• โมดูลลุปแบ็ค สามารถใช้ในการทดสอบความสามารถในการส่งและความรู้สึกของตัวรับของอุปกรณ์เครือข่ายไฟเบอร์ออปติก

กฎหมายการตั้งชื่อและข้อมูลการยืนยันคําสั่ง:

Polarity (การจัดช่องทาง)

เลือก Loopback ไหนสําหรับเครื่องรับสัญญาณเฉพาะเจาะจง

การเลือกลุปแบ็คที่เหมาะสมสําหรับเครื่องรับสัญญาณไฟเบอร์ออปติกประเภทอินเตอร์เฟซ,ประเภทโพลนและประเภทสายไฟด้านล่างนี้คือคู่มือการเลือกสรุปสําหรับเครื่องรับสัญญาณที่ใช้กันทั่วไป

สรุป

โพสต์นี้หารือเกี่ยวกับตัวเลือกลุปแบ็คไฟเบอร์เฉพาะสําหรับบางเครื่องรับสัญญาณไฟเบอร์ออปติกที่ใช้กันทั่วไป สําหรับโมดูลเครื่องรับสัญญาณอื่นที่ไม่ได้กล่าวในโพสต์นี้เรายังสามารถรู้วิธีการเลือก loopback ที่เหมาะสมสําหรับมันโดยการได้รับรายละเอียดเกี่ยวกับชนิดของอินเตอร์เฟสของมัน, การติดต่อทางกายภาพและชนิดของสายไฟ

สายไฟเบอร์ออปติก MPO ของซีโอน คอมมิวนิเคชั่น

• 7236013 ZCM1111HXA: 8F MPO SM โมดูลลุปแบ็คไฟเบอร์ออปติก / คาเบล
• 7236014 ZCM1121HXA: 12F MPO SM โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
• 7236015 ZCM1141HXA: 24F MPO SM โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
• 7236016 ZCM1116HXA: 8F MPO OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
• 7236017 ZCM1126HXA: 12F MPO OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
• 7236018 ZCM1146HXA: 24F MPO OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
• 7236019 ZCM1117HXA: 8F MPO OM4 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
• 7236020 ZCM1127HXA: 12F MPO OM4 โมดูลลุปแบ็คไฟเบอร์ออปติก /เคเบิล
• 723602: ZCM1147HXA: 24F MPO OM4 โมดูลลูปแบ็คไฟเบอร์ออปติก / เคเบิล
• 7236022 ZCM2111HXA: 8F MTP SM โมดูลลุปแบ็คไฟเบอร์ออปติก / คาเบล
• 7236023 ZCM2121HXA: 12F MTP SM โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
• 7236024 ZCM2141HXA: 24F MTP SM โมดูลลุปแบ็คไฟเบอร์ออปติค / เคเบิล
• 7236025 ZCM2116HXA: 8F MTP OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
• 7236026 ZCM2126HXA: 12F MTP OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
• 7236027 ZCM2146HXA: 24F MTP OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
• 7236028 ZCM2117HXA: 8F MTP OM4 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
• 7236029 ZCM2127HXA: 12F MTP OM4 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
• 7236030 ZCM2147HXA: 24F MTP OM4 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล

การบรรจุ

แพ็คเกจเคเบิลไฟเบอร์ออปติกส์ที่ใช้ได้ง่ายและคุ้มกันได้ดีนี้ถูกติดป้ายและติดป้ายโดย OMC เป็นแบบเบื้องต้น

ขนาดกระดาษกระดาษมาตรฐาน: 34*22*15 ซม; 44*34*24 ซม ; 54*39*34 ซม.

แพ็คเกจสามารถปรับแต่งได้

บริการ OEM/ODM สําหรับคุณ

• สีสายเคเบิล คําพิมพ์ วัสดุของสายเคเบิล
• สัญลักษณ์ OEM สัญลักษณ์วงแหวน สัญลักษณ์เคเบิล,กล่อง สัญลักษณ์การส่ง
• ระดับคุณภาพที่แตกต่างกัน
