| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | ไม่มีขีด จำกัด |
| เส้นผ่าศูนย์กลางไฟเบอร์: | 9/125um | การสูญเสียการแทรก: | SM(G657A1) <1.0dB |
|---|---|---|---|
| การสูญเสียผลตอบแทน: | เอสเอ็ม＞50dB | การทดสอบการแทรก - ดึง: | 500 ครั้ง, IL <0.5dB |
| อุณหภูมิในการทำงาน (℃): | -40℃~ +80℃ | ||
| เน้น: | โมดูลลูปแบ็ค MPO 24 ไฟเบอร์,สายเคเบิลลูปแบ็คไฟเบอร์ออปติกโหมดเดียว,การทดสอบเครือข่าย 40/100G ชุดประกอบ MPO Loopback |
||

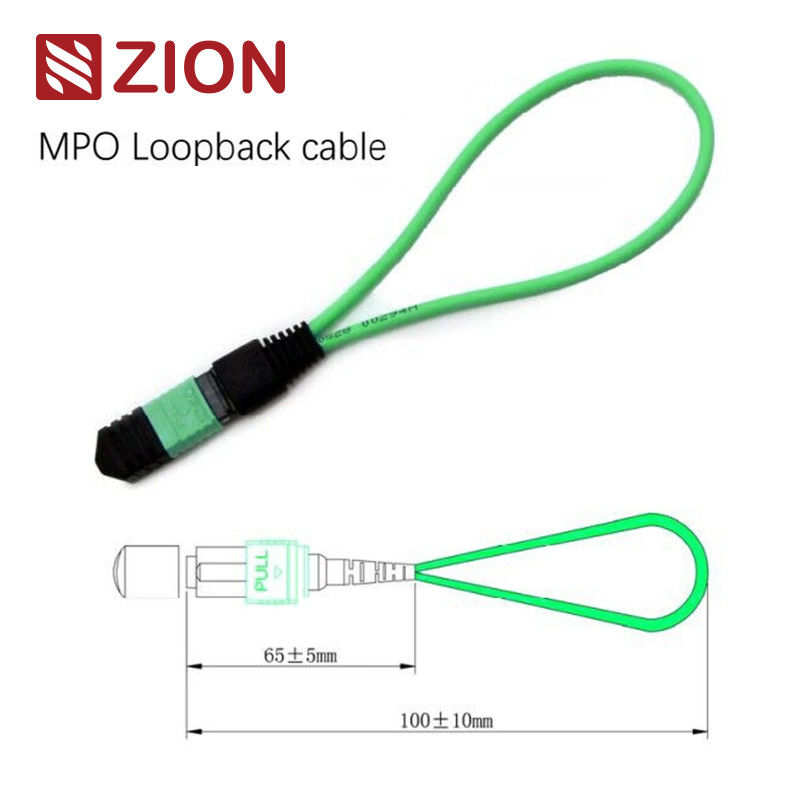

MPO loopback มีเส้นกระโดดวงแหวนหลัง MPO ในรูปแบบ LOOPBACK เชื่อมทั้งสองปลายของเส้นใยเข้าในเครื่องเชื่อม MPO เพื่อสร้างเส้นทางแสงที่สมบูรณ์แบบภายในเครื่องเชื่อมเดียวกันนี้ทําให้การทดสอบของอุปกรณ์การเปิดความสามารถและรับความรู้สึกโดยเฉพาะอย่างยิ่งในการสื่อสารเครือข่าย 40/100G โดยการส่งสัญญาณกลับมันช่วยหาปัญหาที่เป็นไปได้หลายอย่าง และอํานวยความสะดวกในการทดสอบและประเมินผลขององค์ประกอบหรืออินเตอร์เฟสแต่ละส่วนบนเครือข่ายไฟเบอร์.
มีให้บริการในหลายรูปแบบ โมดูลลุปแบ็คเหล่านี้รองรับเครื่องเชื่อม MPO 8-core, 12-core และ 24-core ด้วยรูปแบบไฟเบอร์ต่าง ๆ เพื่อปรับตัวให้เหมาะกับความต้องการของท่าทดสอบที่แตกต่างกัน
โมดูล MPO Loopback ให้สัญญาณแบบลุปเพื่อทดสอบฟังก์ชันส่งและรับ. มันถูกใช้อย่างแพร่หลายในสภาพแวดล้อมการทดสอบ, โดยเฉพาะในเครือข่าย 40G และ 100G แบบปานกลาง.Loopbacks ได้ถูกออกแบบมาเพื่อเชื่อมโยงตําแหน่ง Transceivers (TX) และ Receivers (RX) ของ MPO. MPO loopbacks อํานวยความสะดวกและเร่งการทดสอบ IL ของส่วนของเครือข่ายออทติกอลโดยเชื่อมต่อพวกเขากับ MPO รากและสายพับ
OMC ให้บริการสายที่ครบวงจรของ MPO สายใยออฟติก loopback ประกอบการสําหรับการเผาและการทดสอบ MPO เครือข่ายส่วนประกอบและระบบชุดเหล่านี้ทดสอบความสามารถของตัวส่งและความรู้สึกของตัวรับของอุปกรณ์เครือข่ายได้อย่างมีประสิทธิภาพ, ตอบสนองความต้องการโทรคมนาคมและ datacom พวกเขาถูกบรรจุในกระเป๋าที่คอมแพคต์สําหรับความหนาแน่นสูงสุดในแอพลิเคชั่นเหล่านี้
| ปริมาตร | รายละเอียด |
|---|---|
| ประเภทเส้นใย | รูปแบบเดียว |
| กว้างเส้นใย | 9/125um |
| การสูญเสียการใส่ | SM ((G657A1) < 1.0dB |
| ผลกําไรเสีย | SM>50dB |
| การทดสอบใส่-ดึง | 500 ครั้ง, IL<0.5dB |
| อุณหภูมิการทํางาน | -40°C ~ +80°C |
การทดสอบลุปแบ็ค ส่งสัญญาณจากอุปกรณ์การสื่อสาร และลุปมันกลับไปยังอุปกรณ์เดียวกัน เพื่อตรวจสอบฟังก์ชันที่เหมาะสมหรือแก้ปัญหาโน้ดเครือข่ายที่บกพร่อง Optical loopbacks verify the operational reliability of devices by routing the signal emitted from the transmit (Tx) end of an active component back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.
การทดสอบลุปแบ็คไฟเบอร์ออปติก (Fiber Optic loopback testing) ใช้กันบ่อยในการตรวจสอบเครื่องรับสัญญาณไฟเบอร์ออปติก (transceivers) เนื่องจากเครื่องรับสัญญาณมีจุดแยกสําหรับการรับและส่งสัญญาณแสงการทดสอบท่าเรือเหล่านี้เป็นสิ่งจําเป็นสําหรับการบํารุงรักษากระบวนการทดสอบจะนําสัญญาณเลเซอร์จากท่าทางส่งกลับไปที่ท่าทางรับ จากนั้นจะเปรียบเทียบรูปแบบที่ส่งและรับ เพื่อให้แน่ใจว่ามันเหมือนกันและไร้ความผิดพลาด
เมื่อเลือกลุปแบ็คสําหรับเครื่องรับสัญญาณเฉพาะเจาะจง ให้พิจารณาประเภทเครื่องเชื่อม, ประเภทพลาสติก, และประเภทสายไฟฟ้า
| รหัสสินค้า | คําอธิบาย |
|---|---|
| 7236013 ZCM1111HXA | 8F MPO SM Fiber Optic Loopback Module/Cable |
| 7236014 ZCM1121HXA | 12F MPO SM โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236015 ZCM1141HXA | 24F MPO SM Fiber Optic Loopback Module/Cable |
| 7236016 ZCM1116HXA | 8F MPO OM3 หลอดย้อนกลับไปไฟเบอร์ออปติก / สายเคเบิล |
| 7236017 ZCM1126HXA | 12F MPO OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล |
| 7236018 ZCM1146HXA | 24F MPO OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / คาเบล |
| 7236019 ZCM1117HXA | 8F MPO OM4 โมดูลล็อปแบ็คไฟเบอร์ออปติค / คาเบล |
| 7236020 ZCM1127HXA | 12F MPO OM4 โมดูลลุปแบ็คไฟเบอร์ออปติค / คาเบล |
| 7236021 ZCM1147HXA | 24F MPO OM4 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล |
| 7236022 ZCM2111HXA | 8F MTP SM Fiber Optic Loopback Module/Cable |
| 7236023 ZCM2121HXA | 12F MTP SM Fiber Optic Loopback Module / Cable หน่วย / สายไฟฟ้า |
| 7236024 ZCM2141HXA | 24F MTP SM Fiber Optic Loopback Module/Cable |
| 7236025 ZCM2116HXA | 8F MTP OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / คาบอล |
| 7236026 ZCM2126HXA | 12F MTP OM3 โมดูลลุปแบ็คไฟเบอร์ออปติค / คาเบล |
| 7236027 ZCM2146HXA | 24F MTP OM3 โมดูลลุปแบ็คไฟเบอร์ออปติค / คาบล์ |
| 7236028 ZCM2117HXA | โมดูล 8F MTP OM4 สายไฟเบอร์ออปติค ลูปแบ็ค / คาเบล |
| 7236029 ZCM2127HXA | 12F MTP OM4 โมดูลลุปแบ็คไฟเบอร์ออปติค / คาเบล |
| 7236030 ZCM2147HXA | 24F MTP OM4 โมดูลลุปแบ็คไฟเบอร์ออปติก / คาบล์ |
สายไฟเบอร์ออปติกนี้มีบรรจุที่คุ้มกันได้ดีและสามารถรับมือได้ง่าย โดยมีเครื่องหมายและเครื่องหมายจาก OMC เป็นมาตรฐาน ขนาดกระดาษที่มีอยู่รวมถึง 34 × 22 × 15 ซม, 44 × 34 × 24 ซม และ 54 × 39 × 34 ซม.การเลือกกล่องขึ้นอยู่กับปริมาณการสั่งซื้อ. มีตัวเลือกการบรรจุที่กําหนดเอง
|
8F MPO ((ชาย) -LC Fan-out 0.9mm 30-35cm แพทช์เคเบิล | เครือข่ายออปติกอล MPO-MTP (ชาย) -LC Fan-out 0.9mm MTP/MPO ส่วนประกอบออปติกอล |
|
12F MPO ((ชาย) -LC Fan-out 0.9 มิลลิเมตร 30-35 ซม. | เครือข่ายออปติกอล MPO-MTP (ชาย) -LC Fan-out 0.9mm MTP/MPO ส่วนประกอบออปติกอล |
|
24F MPO ((ชาย) -LC Fan-out 0.9 มิลลิเมตร 30-35 ซม. | เครือข่ายออปติกอล MPO-MTP (ชาย) -LC Fan-out 0.9mm MTP/MPO ส่วนประกอบออปติกอล |
|
8F MTP ((ชาย) -LC Fan-out 0.9mm 30-35cm แพทชเคเบิล | เครือข่ายออปติกอล MPO-MTP (ชาย) -LC Fan-out 0.9mm MTP/MPO ส่วนประกอบออปติกอล |
|
12F MTP ((ชาย) -LC Fan-out 0.9mm 30-35cm แพทช์เคเบิล | เครือข่ายออปติกอล MPO-MTP (ชาย) -LC Fan-out 0.9mm MTP/MPO ส่วนประกอบออปติกอล |
|
24F MTP ((ชาย) -LC Fan-out 0.9 มิลลิเมตร 30-35 ซม. | เครือข่ายออปติกอล MPO-MTP (ชาย) -LC Fan-out 0.9mm MTP/MPO ส่วนประกอบออปติกอล |
