| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | ไม่มีขีด จำกัด |
| เส้นผ่านศูนย์กลางของไฟเบอร์: | 50/125um, 62.5/125um | การสูญเสียการแทรก: | MM＜1.0dB |
|---|---|---|---|
| ส่งคืนการสูญเสีย: | MM＞25dB | การทดสอบการแทรก - ดึง: | 500 ครั้ง, IL <0.5dB |
| อุณหภูมิในการทำงาน (℃): | -40℃~ +80℃ |
สายแพทช์ไฟเบอร์ 12F MPO (MTP) -MPO (MTP) ได้รับการออกแบบมาสำหรับ 40G QSFP + SR4
40G QSFP+ CSR4 และ 100G QSFP28 SR4 ออปติกการเชื่อมต่อโดยตรงและศูนย์ข้อมูลความหนาแน่นสูง
| รหัสไซออน | คำอธิบายไซออน | |||||||

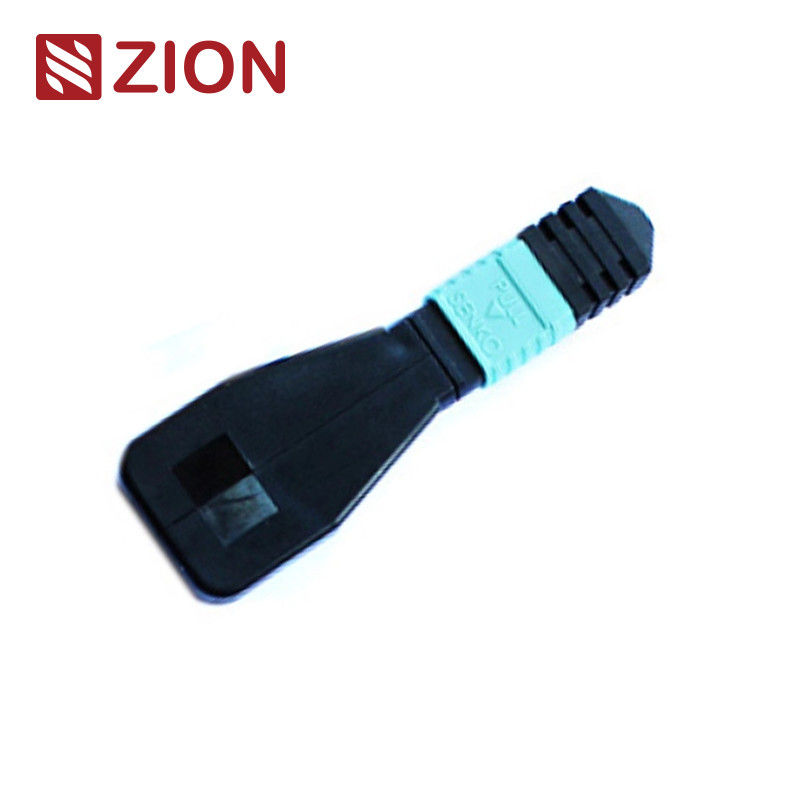

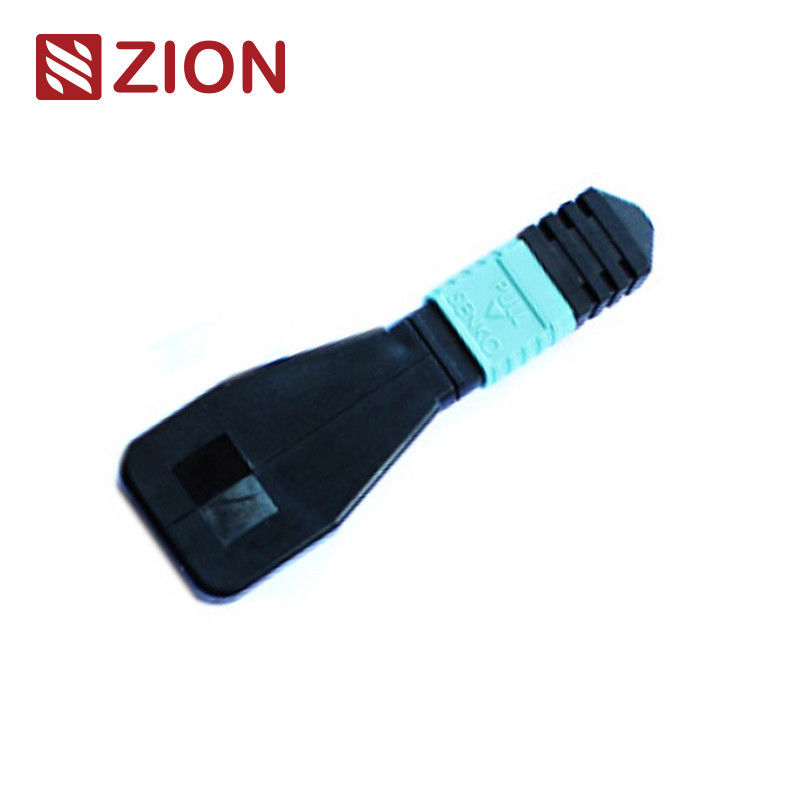

| ZCM1146HXA1 | 24F MPO OM3 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | |||||||
| ลูป MPO มีสายการกระโดดของวงแหวนหลัง MPO ใน LOOPBACK และวางปลายทั้งสองของไฟเบอร์เข้ากับตัวเชื่อมต่อ MPO เพื่อให้ได้เส้นทางแสงในตัวเชื่อมต่อเดียวกันความสามารถในการเปิดตัวและความไวในการรับของอุปกรณ์ โดยเฉพาะอย่างยิ่งในการสื่อสารผ่านเครือข่าย 40/100G สามารถระบุตำแหน่งปรากฏการณ์ต่างๆ ที่อาจเกิดขึ้นได้โดยการส่งคืนสัญญาณเพื่อให้ได้การทดสอบและประเมินที่มีประสิทธิภาพของส่วนประกอบหรือส่วนต่อประสานเดียวบนเครือข่ายไฟเบอร์ | ||||||||
| มีการกำหนดค่ามากมายของวงจรใยแก้วนำแสง ซึ่งสามารถรองรับตัวเชื่อมต่อ MPO แบบ 8 คอร์ 12 คอร์ และ 24 คอร์ และการกำหนดค่าไฟเบอร์หลายแบบเพื่อปรับให้เข้ากับพอร์ตในการทดสอบ 8F MPO Fiber Loopback Module ช่วยให้สามารถตรวจสอบและทดสอบตัวรับส่งสัญญาณได้ มีอินเทอร์เฟซ MPO – อุปกรณ์ 40GBASE-SR4/CSR4 QSFP+12F MPO Fiber Loopback Module ช่วยให้สามารถตรวจสอบและทดสอบตัวรับส่งสัญญาณที่มีอินเทอร์เฟซ MPO – อุปกรณ์ 40GBASESR4 QSFP+ หรือ 100GBASE-SR4โมดูล 24F MPO Fiber Loopback ช่วยให้สามารถตรวจสอบและทดสอบตัวรับส่งสัญญาณที่มีอินเทอร์เฟซ MPO – อุปกรณ์ CXP/CFP 100GBASESR10 | ||||||||
| โมดูล MPO Loopback ให้สัญญาณวนซ้ำเพื่อทดสอบฟังก์ชันการส่งและรับใช้กันอย่างแพร่หลายในสภาพแวดล้อมการทดสอบโดยเฉพาะอย่างยิ่งภายในเครือข่ายออปติกแบบขนาน 40 และ 100Gลูปแบ็คถูกสร้างขึ้นเพื่อเชื่อมโยงตำแหน่งของตัวรับส่งสัญญาณ (TX) และตัวรับ (RX) ของอินเทอร์เฟซตัวรับส่งสัญญาณ MPOการย้อนกลับของ MPO สามารถอำนวยความสะดวกและเพิ่มความเร็วในการทดสอบ IL ของเซ็กเมนต์เครือข่ายออปติกโดยเชื่อมต่อกับ MPO trunks/สายแพตช์ | ||||||||
| OMC นำเสนอชุดประกอบลูปแบ็คไฟเบอร์ออปติก MPO สำหรับการเบิร์นอินและการทดสอบส่วนประกอบและระบบเครือข่าย MPOชุดประกอบ MPO Loopback เหล่านี้ใช้เพื่อทดสอบความสามารถของเครื่องส่งสัญญาณและความไวของเครื่องรับของอุปกรณ์เครือข่ายอย่างมีประสิทธิภาพ โดยเฉพาะอย่างยิ่งสำหรับข้อกำหนดด้านโทรคมนาคมและดาต้าคอมพวกมันถูกบรรจุในตัวเรือนขนาดกะทัดรัดสำหรับความหนาแน่นสูงสุดสำหรับการใช้งานเหล่านี้ | ||||||||
มาตรฐานอุตสาหกรรมของตัวเชื่อมต่อ:
| ตัวเชื่อมต่อ | อ้างอิง | รายละเอียดที่อยู่อาศัย | ||||||
| MPO โหมดเดียว | IEC 61754-7 | SM APC: ขั้วต่อสีเขียว + บูทสีดำ (Standard Loss MPO) SM APC: ขั้วต่อสีเหลือง + บู๊ตสีดำ (MPO สูญเสียต่ำสุด) |
||||||
| MPO มัลติโหมด | IEC 61754-7 | OM1&OM2 PC: ขั้วต่อสีเบจ + บูทสีดำ (Standard Loss MPO) OM3&OM4 PC: คอนเนคเตอร์ Aqua+บูทสีดำ (Standard&Super low loss MPO) OM3&OM4 PC: ตัวเชื่อมต่อ Heather Violet + บูทสีดำ (MPO สูญเสียมาตรฐาน) |
||||||
| ตรงตามมาตรฐาน IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;สอดคล้องกับ TIA-604-5(FOCIS5) สายโครงสร้างต่อ TIA-568-C | ||||||||
| รองรับ 10G Fibre Channel | ||||||||
| 40G และ 100G IEEE 802.3 |
รายละเอียดของวัสดุ
ข้อมูลจำเพาะของออปติคัล:
| รายการ | พารามิเตอร์ | |||||||
| ประเภทไฟเบอร์ | มัลติโหมด | |||||||
| เส้นผ่านศูนย์กลางของไฟเบอร์ | 50/125um, 62.5/125um | |||||||
| การสูญเสียการแทรก | มม＜1.0dB | |||||||
| กลับขาดทุน | มม＞25dB | |||||||
| การทดสอบการแทรก - ดึง | 500 เท่า อิลลินอยส์＜0.5dB | |||||||
| อุณหภูมิในการทำงาน | -40℃~ +80℃ | |||||||
การทดสอบลูปแบ็คไฟเบอร์ออปติก:
| โดยทั่วไปแล้ว การทดสอบการวนกลับคือการทดสอบที่สัญญาณถูกส่งจากอุปกรณ์สื่อสารและวนกลับมาที่อุปกรณ์เพื่อเป็นวิธีการตรวจสอบว่าอุปกรณ์ทำงานได้ดีหรือเป็นวิธีแก้ไขปัญหาโหนดที่มีข้อบกพร่องในเครือข่ายสำหรับการทดสอบลูปแบ็คใยแก้วนำแสง ลูปแบ็คออปติกจะใช้เพื่อตรวจสอบความน่าเชื่อถือในการทำงานของอุปกรณ์การใช้สายเคเบิลไฟเบอร์ออปติกลูปแบ็คหรือโมดูลไฟเบอร์ออปติกลูปแบ็คสำหรับการส่งข้อมูล สัญญาณที่อุปกรณ์ปล่อยออกมาจะถูกวนซ้ำจากปลายด้านส่ง (Tx) ของส่วนประกอบที่ใช้งานกลับไปยังส่วนรับ (Rx) ของส่วนประกอบเดียวกัน |
แอปพลิเคชัน:
| เมื่อพูดถึงการใช้งานจริง การทดสอบไฟเบอร์ออปติกลูปแบ็คมักใช้ในการตรวจสอบตัวรับส่งสัญญาณไฟเบอร์ออปติกเนื่องจากตัวรับส่งสัญญาณมีพอร์ตสองพอร์ตสำหรับรับและส่งสัญญาณแสง จึงจำเป็นต้องทดสอบพอร์ตเหล่านี้เพื่อดูว่าพอร์ตเหล่านี้ยังคงทำงานอยู่หรือไม่ดังนั้น การทดสอบไฟเบอร์ออปติกลูปแบ็คจึงเป็นวิธีที่สะดวกที่สุดสำหรับการบำรุงรักษาตัวรับส่งสัญญาณขั้นตอนการทดสอบคือการกำหนดเส้นทางสัญญาณเลเซอร์จากพอร์ตเครื่องส่งกลับไปยังพอร์ตเครื่องรับจากนั้นรูปแบบที่ส่งจะถูกเปรียบเทียบกับรูปแบบที่ได้รับเพื่อให้แน่ใจว่าเหมือนกันและไม่มีข้อผิดพลาด | ||||||||
| ใช้ร่วมกับตัวรับส่งสัญญาณอินเตอร์เฟส 40G หรือ 100G MPO/MPO | ||||||||
| สามารถใช้โมดูลย้อนกลับสำหรับการทดสอบความสามารถในการส่งและความไวของตัวรับของอุปกรณ์เครือข่ายใยแก้วนำแสง |
กฎการตั้งชื่อ & ข้อมูลยืนยันการสั่งซื้อ:
| ตัวเชื่อมต่อ | ไฟเบอร์แชนแนล | |||||||
ขั้ว (การจัดตำแหน่งช่อง)
จะเลือกตัวรับส่งสัญญาณใดโดยเฉพาะ
| เมื่อพิจารณาถึงคุณสมบัติทั่วไปของตัวรับส่งสัญญาณและลูปแบ็ค เราควรคำนึงถึงประเภทตัวเชื่อมต่อ ประเภทขัดเงา และประเภทสายเคเบิลเมื่อเลือกลูปแบ็คสำหรับตัวรับส่งสัญญาณคู่มือการเลือกสำหรับโมดูลตัวรับส่งสัญญาณที่ใช้ส่วนใหญ่สรุปไว้ในตารางต่อไปนี้ | ||||||||
| ตารางที่ 1: ตัวเลือกการย้อนกลับสำหรับตัวรับส่งสัญญาณ 10G SFP+ |
| แบบอย่าง | ประเภทอินเทอร์เฟซ | ประเภทสายเคเบิล | ชุดลูปแบ็ค | |||||
| 10GBASE-USR | LC ดูเพล็กซ์ (PC) | เอ็มเอ็มเอฟ | LC / UPC Duplex Multimode Fiber Loopback | |||||
| 10GBASE-SR | LC ดูเพล็กซ์ (UPC) | เอ็มเอ็มเอฟ | ||||||
| 10GBASE-LR | LC ดูเพล็กซ์ (UPC) | เอ็มเอ็มเอฟ | ||||||
| 10GBASE-ER | LC ดูเพล็กซ์ (UPC) | เอสเอ็มเอฟ | LC/UPC Duplex ไฟเบอร์โหมดเดียว ย้อนกลับ |
|||||
| 10GBASE-ZR | LC ดูเพล็กซ์ (PC) | เอสเอ็มเอฟ | ||||||
| ตารางที่ 2: ตัวเลือกการย้อนกลับสำหรับตัวรับส่งสัญญาณ 40G QSFP+ |
| แบบอย่าง | ประเภทอินเทอร์เฟซ | ประเภทสายเคเบิล | ชุดลูปแบ็ค | |||||
| 40GBASE-CSR4 | มปท./MPO (UPC) | เอ็มเอ็มเอฟ | ไฟเบอร์มัลติโหมด 8/12 MTP/UPC ย้อนกลับ |
|||||
| 40GBASE-SR4 | มปท./MPO (UPC) | เอ็มเอ็มเอฟ | ||||||
| 40GBASE-PLRL4 | MTP/MPO (ก.พ.) | เอสเอ็มเอฟ | 8/12 Fibers MTP/APC Single-mode Fiber Loopback | |||||
| 40GBASE-PLR4 | MTP/MPO (ก.พ.) | เอสเอ็มเอฟ | ||||||
| 40GBASE-LR4 | LC ดูเพล็กซ์ (PC) | เอสเอ็มเอฟ | LC/UPC Duplex ไฟเบอร์โหมดเดียว ย้อนกลับ |
|||||
| 40GBASE-LR4L | LC ดูเพล็กซ์ (UPC) | เอสเอ็มเอฟ | ||||||
| 40GBASE-ER4 | LC ดูเพล็กซ์ (UPC) | เอสเอ็มเอฟ | ||||||
| 40GBASE-LX4 | LC ดูเพล็กซ์ (UPC) | MMF/เอสเอ็มเอฟ | LC/UPC ดูเพล็กซ์ มัลติโหมด/ซิงเกิล | |||||
| ตารางที่ 3: ตัวเลือกการย้อนกลับสำหรับตัวรับส่งสัญญาณ 100G QSFP28 |
| แบบอย่าง | ประเภทอินเทอร์เฟซ | ประเภทสายเคเบิล | ชุดลูปแบ็ค | |||||
| 100GBASE-SR4 | มปท./MPO (UPC) | เอ็มเอ็มเอฟ | ไฟเบอร์มัลติโหมด 8/12 MTP/UPC ย้อนกลับ |
|||||
| 100GBASE-PSM4 | MTP/MPO (ก.พ.) | เอสเอ็มเอฟ | 8/12 Fibers MTP/APC Single-mode Fiber Loopback | |||||
| 100GBASE-LR4 | LC ดูเพล็กซ์ (PC) | เอสเอ็มเอฟ | LC/UPC Duplex ไฟเบอร์โหมดเดียว ย้อนกลับ |
|||||
| ตารางที่ 4: ตัวเลือกการย้อนกลับสำหรับตัวรับส่งสัญญาณ CFP |
| แบบอย่าง | ประเภทอินเทอร์เฟซ | ประเภทสายเคเบิล | ชุดลูปแบ็ค | |||||
| 40GBASE-SR4 CFP | มปท./MPO (UPC) | เอ็มเอ็มเอฟ | ไฟเบอร์มัลติโหมด 8/12 MTP/UPC ย้อนกลับ |
|||||
| 40GBASE-LR4 CFP | เอสซี ดูเพล็กซ์ (UPC) | เอสเอ็มเอฟ | SC/UPC Duplex ไฟเบอร์โหมดเดียว ย้อนกลับ |
|||||
| 40GBASE-FR CFP | เอสซี ดูเพล็กซ์ (UPC) | เอสเอ็มเอฟ | ||||||
| 100GBASE-LR4 CFP | SC ดูเพล็กซ์ (PC/UPC) | เอสเอ็มเอฟ | ||||||
| 100GBASE-ER4 CFP | SC ดูเพล็กซ์ (PC/UPC) | เอสเอ็มเอฟ | ||||||
| 100GBASE-SR4 CFP | ส.ป.ก./มท. (ส.ป.ก.) | เอ็มเอ็มเอฟ | ไฟเบอร์มัลติโหมด 24 ไฟเบอร์ MTP/UPC ย้อนกลับ |
|||||
บทสรุป
| โพสต์นี้กล่าวถึงตัวเลือกไฟเบอร์ลูปแบ็คเฉพาะสำหรับตัวรับส่งสัญญาณไฟเบอร์ออปติกที่ใช้บ่อยที่สุดสำหรับโมดูลตัวรับส่งสัญญาณอื่นๆ ที่ไม่ได้กล่าวถึงในโพสต์นี้ เรายังสามารถทราบวิธีการเลือกลูปแบ็คที่เหมาะสมได้โดยรับรายละเอียดเกี่ยวกับประเภทอินเทอร์เฟซ หน้าสัมผัสทางกายภาพ และประเภทสายเคเบิล |
Hot MPO Fiber Optic Loopback ของ Zion Communication
| รหัสไซออน | คำอธิบายไซออน | |||||||
| 7236013 | ZCM1111HXA1 | 8F MPO SM โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
| 7236014 | ZCM1121HXA1 | 12F MPO SM โมดูลไฟเบอร์ออปติกลูปแบ็ค/สายเคเบิล | ||||||
| 7236015 | ZCM1141HXA1 | 24F MPO SM โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
| 7236016 | ZCM1116HXA1 | 8F MPO OM3 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
| 7236017 | ZCM1126HXA1 | 12F MPO OM3 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
| 7236018 | ZCM1146HXA1 | 24F MPO OM3 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
| 7236019 | ZCM1117HXA1 | 8F MPO OM4 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
| 7236020 | ZCM1127HXA1 | 12F MPO OM4 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
| 7236021 | ZCM1147HXA1 | 24F MPO OM4 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
| 7236022 | ZCM2111HXA1 | 8F MTP SM โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
| 7236023 | ZCM2121HXA1 | 12F MTP SM โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
| 7236024 | ZCM2141HXA1 | 24F MTP SM โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
| 7236025 | ZCM2116HXA1 | 8F MTP OM3 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
| 7236026 | ZCM2126HXA1 | 12F MTP OM3 โมดูลไฟเบอร์ออปติกลูปแบ็ค/สายเคเบิล | ||||||
| 7236027 | ZCM2146HXA1 | 24F MTP OM3 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
| 7236028 | ZCM2117HXA1 | 8F MTP OM4 โมดูลลูปแบ็คไฟเบอร์ออปติก / สายเคเบิล | ||||||
| 7236029 | ZCM2127HXA1 | 12F MTP OM4 โมดูลลูปแบ็คไฟเบอร์ออปติก / สายเคเบิล | ||||||
| 7236030 | ZCM2147HXA1 | 24F MTP OM4 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
บรรจุภัณฑ์
| แพคเกจสายเคเบิลใยแก้วนำแสงที่ถ่ายได้ง่ายและได้รับการป้องกันอย่างดีนี้ได้รับการติดฉลากและทำเครื่องหมายโดย OMC เป็นค่าเริ่มต้น ขนาดกล่องมาตรฐาน: 34*22*15 ซม.;44*34*24 ซม. ;54*39*34 ซม.กล่องที่จะใช้ขึ้นอยู่กับจำนวนสินค้าสามารถปรับแต่งบรรจุภัณฑ์ได้ | ||||||||
บริการ OEM/ODM สำหรับคุณ
| 1. สีของสายไฟ, คำพิมพ์, วัสดุหุ้มสายไฟ, สีของขั้วต่อ | ||||||||
| 2. ฉลาก OEM, ระบุแหวน, ฉลากของสายเคเบิล,กล่องเครื่องหมายการจัดส่ง | ||||||||
| 3. ระดับคุณภาพที่แตกต่างกัน |
