หลุม MPO มีเส้นกระโดดวงแหวนหลัง MPO ใน LOOPBACK และใส่ทั้งสองปลายของเส้นใยเข้าไปในเครื่องเชื่อม MPO เพื่อบรรลุเส้นทางแสงในเครื่องเชื่อมเดียวกันความสามารถในการปล่อยและความรู้สึกในการรับของอุปกรณ์, โดยเฉพาะในการสื่อสารเครือข่าย 40/100Gสามารถตามหาปรากฏการณ์ที่เป็นไปได้ต่างๆ โดยการส่งสัญญาณกลับ เพื่อบรรลุการทดสอบและการประเมินที่มีประสิทธิภาพขององค์ประกอบหรืออินเตอร์เฟซเดียวบนเครือข่ายไฟเบอร์.
มีการปรับแต่งวงจรไฟเบอร์ออปติกหลายแบบ ซึ่งสามารถรองรับเครื่องเชื่อม MPO 8 หลัก 12 หลัก และ 24 หลัก และปรับแต่งไฟเบอร์ไฟเบอร์หลายแบบ เพื่อปรับตัวให้เข้ากับท่าทางในการทดสอบ8F MPO Fiber Loopback Module สามารถตรวจสอบและทดสอบเครื่องรับสัญญาณที่มี MPO หน่วย 40GBASE-SR4/CSR4 QSFP+. 12F MPO Fiber Loopback Module สามารถตรวจสอบและทดสอบเครื่องรับสัญญาณที่มีอินเตอร์เฟซ MPO หน่วย 40GBASESR4 QSFP + หรือ 100GBASE-SR424F MPO Fiber Loopback Module สามารถตรวจสอบและทดสอบเครื่องรับสัญญาณที่มีอินเตอร์เฟซ MPO.
โมดูล MPO Loopback ให้สัญญาณแบบลุปเพื่อทดสอบฟังก์ชันส่งและรับ. มันถูกใช้อย่างแพร่หลายในสภาพแวดล้อมการทดสอบ โดยเฉพาะในเครือข่ายออฟติกส์คู่ 40 และ 100G.Loopbacks ถูกสร้างขึ้นเพื่อเชื่อมโยง Transceivers (TX) และ Receivers (RX) ตําแหน่งของ MPO อินเตอร์เฟซ. MPO loopbacks สามารถอํานวยความสะดวกและเร่งการทดสอบ IL ของส่วนของเครือข่ายออทติกัลโดยเชื่อมต่อพวกเขากับ MPO trunks / patch leads
OMC นําเสนอสายของ MPO สายไฟเบอร์ออปติก loopback ประกอบการสําหรับการเผาและการทดสอบ MPO เครือข่ายองค์ประกอบและระบบMPO Loopback Assemblies เหล่านี้ใช้ในการทดสอบความสามารถของตัวส่งและความรู้สึกของตัวรับของอุปกรณ์เครือข่ายได้อย่างมีประสิทธิภาพโดยเฉพาะสําหรับความต้องการโทรคมนาคมและ datacom พวกเขาถูกบรรจุในกระเป๋าที่คอมพัคต์สําหรับความหนาแน่นสูงสุดที่มีสําหรับการใช้งานเหล่านี้
เครื่องเชื่อมต่อ หลักฐานอุตสาหกรรม
MPO SingleMode ระบบการทํางานรายงาน:IEC 61754-7
MPO SingleMode ระบบการทํางานรายละเอียดที่พัก:SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MPO)
SM APC: เครื่องเชื่อมสีเหลือง + รองเท้าดํา (MPO ความสูญเสียต่ําสุด)
MPO มัลติโมดรายงาน:IEC 61754-7
MPO มัลติโมดรายละเอียดที่พัก:OM1&OM2 PC: เครื่องเชื่อมสีเบจ+บูทสีดํา (Standard Loss MPO)
OM3&OM4 PC: เครื่องเชื่อม Aqua + รองเท้าดํา (MPO เสียต่ําแบบมาตรฐาน&Super)
OM3&OM4 PC: เครื่องเชื่อม Heather Violet+บูทสีดํา (MPO ความสูญเสียมาตรฐาน)
- ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5)
- สอดคล้องกับช่องไฟเบอร์ 10G
- 40G และ 100G IEEE 8023
รายละเอียดของวัสดุ
รายละเอียดออปติก
วัตถุ: ปารามิเตอร์
ประเภทไฟเบอร์: มัลติโมด
กว้างเส้นใย: 50/125um, 62.5/125um
การสูญเสียการใส่: MM<1.0dB
การสูญเสียการกลับ: MM> 25dB
การทดสอบการดึงใส่: 500 ครั้ง, IL<0.5dB
อุณหภูมิการทํางาน: -40 °C ~ + 80 °C
การทดสอบสายไฟเบอร์ออปติก
ปกติแล้ว a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkสําหรับการทดสอบลุปแบ็คไฟเบอร์ออปติก, ลุปแบ็คออปติกจะใช้เพื่อตรวจสอบความน่าเชื่อถือในการทํางานของอุปกรณ์การใช้สายไฟเบอร์ออปติกลูปแบ็กเคเบิลหรือโมดูลลูปแบ็กไฟเบอร์ออปติกสําหรับการส่งข้อมูล, สัญญาณที่ออกมาจากอุปกรณ์ถูกลุปจากปลายส่ง (Tx) ของส่วนประกอบที่ทํางานกลับไปที่ปลายรับ (Rx) ของส่วนประกอบเดียวกัน
การใช้งาน
12F MPO- LC/SC/FC/ST สายเชื่อมตรงที่ออกแบบสําหรับ 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 และศูนย์ข้อมูลความหนาแน่นสูง. มันถูกปรับปรุงให้เหมาะกับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 10/40/100G
เครื่องเชื่อม MPO ของ OMC ทั้งหมดมาจากเซนโก / นิสิน / ซูมิโตโม. สายพับไฟเบอร์ MPO เป็นสายเคเบิลความหนาแน่นสูงที่ใช้ในสามพื้นที่โดยทั่วไป
- แอพพลิเคชัน Data Center ที่มีสภาพแวดล้อมความหนาแน่นสูง
- สายไฟเบอร์ออปติกไปยังอาคาร
- การใช้งานเครื่องเชื่อมภายในในอุปกรณ์ไฟเบอร์
กฎหมายการตั้งชื่อและข้อมูลการยืนยันคําสั่ง:
ช่องสายไฟเบอร์
Polarity (การจัดช่องทาง)
จะ เลือก เครื่องรับสัญญาณ ไหน สําหรับ เครื่องรับสัญญาณ ไหน?
การพิจารณาลักษณะที่เหมือนกันของเครื่องรับและลุปแบ็ค เราควรคิดถึงประเภทของตัวเชื่อม, ประเภทของพลาสติก, และประเภทของสายไฟ เมื่อเลือกลุปแบ็คสําหรับเครื่องรับคู่มือการคัดเลือกสําหรับโมดูลทรานซิเวอร์บางส่วนที่ใช้กันมากที่สุดถูกสรุปในตารางต่อไปนี้.
สรุป
โพสต์นี้หารือเกี่ยวกับตัวเลือกลุปแบ็คไฟเบอร์เฉพาะสําหรับบางเครื่องรับสัญญาณไฟเบอร์ออปติกที่ใช้กันทั่วไป สําหรับโมดูลเครื่องรับสัญญาณอื่นที่ไม่ได้กล่าวในโพสต์นี้เรายังสามารถรู้วิธีการเลือก loopback ที่เหมาะสมสําหรับมันโดยการได้รับรายละเอียดเกี่ยวกับชนิดของอินเตอร์เฟสของมัน, การติดต่อทางกายภาพและชนิดของสายไฟ
สายไฟเบอร์ออปติก MPO ของซีโอน คอมมิวนิเคชั่น
- 7236013 ZCM1111HXA: 8F MPO SM โมดูลลุปแบ็คไฟเบอร์ออปติก / คาเบล
- 7236014 ZCM1121HXA: 12F MPO SM โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
- 7236015 ZCM1141HXA: 24F MPO SM โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
- 7236016 ZCM1116HXA: 8F MPO OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
- 7236017 ZCM1126HXA: 12F MPO OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
- 7236018 ZCM1146HXA: 24F MPO OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล

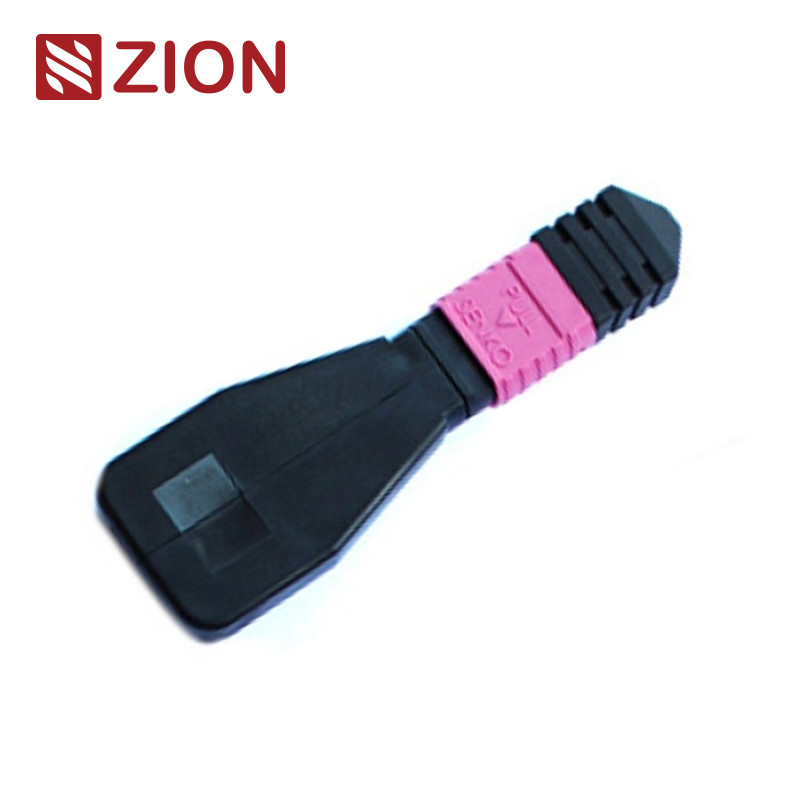

- 7236019 ZCM1117HXA: 8F MPO OM4 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
- 7236020 ZCM1127HXA: 12F MPO OM4 โมดูลลุปแบ็คไฟเบอร์ออปติก /เคเบิล
- 723602: ZCM1147HXA: 24F MPO OM4 โมดูลลูปแบ็คไฟเบอร์ออปติก / เคเบิล
- 7236022 ZCM2111HXA: 8F MTP SM โมดูลลุปแบ็คไฟเบอร์ออปติก / คาเบล
- 7236023 ZCM2121HXA: 12F MTP SM โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
- 7236024 ZCM2141HXA: 24F MTP SM โมดูลลุปแบ็คไฟเบอร์ออปติค / เคเบิล
- 7236025 ZCM2116HXA: 8F MTP OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
- 7236026 ZCM2126HXA: 12F MTP OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
- 7236027 ZCM2146HXA: 24F MTP OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
- 7236028 ZCM2117HXA: 8F MTP OM4 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
- 7236029 ZCM2127HXA: 12F MTP OM4 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
- 7236030 ZCM2147HXA: 24F MTP OM4 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
การบรรจุ
แพ็คเกจเคเบิลไฟเบอร์ออปติกส์ที่ใช้ได้ง่ายและคุ้มกันได้ดีนี้ถูกติดป้ายและติดป้ายโดย OMC เป็นแบบเบื้องต้น
ขนาดกระดาษกระดาษมาตรฐาน: 34*22*15 ซม; 44*34*24 ซม ; 54*39*34 ซม.
แพ็คเกจสามารถปรับแต่งได้
บริการ OEM/ODM สําหรับคุณ
- สีสายเคเบิล คําพิมพ์ วัสดุของสายเคเบิล
- สัญลักษณ์ OEM สัญลักษณ์วงแหวน สัญลักษณ์เคเบิล,กล่อง สัญลักษณ์การส่ง
- ระดับคุณภาพที่แตกต่างกัน
