โมดูล Loopback ไฟเบอร์ออปติก MPO OM4 24 คอร์ สำหรับการทดสอบเครือข่าย 40/100G

24 Fibers MPO OM4 Fiber Optic Loopback Module for 40/100G Network Testing

24 Fibers MPO OM4 Fiber Optic Loopback Module for 40/100G Network Testing

ข้อมูลพื้นฐาน

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	HELLOSIGNAL® OR OEM

จำนวนสั่งซื้อขั้นต่ำ:	50 ชิ้น
รายละเอียดการบรรจุ:	10 ชิ้น / ถุงพลาสติก
เวลาการส่งมอบ:	โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ
เงื่อนไขการชำระเงิน:	ที/ที
สามารถในการผลิต:	ไม่มีขีด จำกัด

ราคาถูกที่สุด ติดต่อตอนนี้

ข้อมูลรายละเอียด

เส้นผ่าศูนย์กลางไฟเบอร์:	50/125um, 62.5/125um	การสูญเสียการแทรก:	MM＜1.0dB
การสูญเสียผลตอบแทน:	MM＞25dB	การทดสอบการแทรก - ดึง:	500 ครั้ง, IL <0.5dB
อุณหภูมิในการทำงาน (℃):	-40℃~ +80℃
เน้น:	โมดูลลูปแบ็ค MPO 24 ไฟเบอร์ , สายเคเบิลลูปแบ็คไฟเบอร์ออปติก OM4 , การทดสอบเครือข่าย 40/100G ชุดประกอบ MPO Loopback

รายละเอียดสินค้า

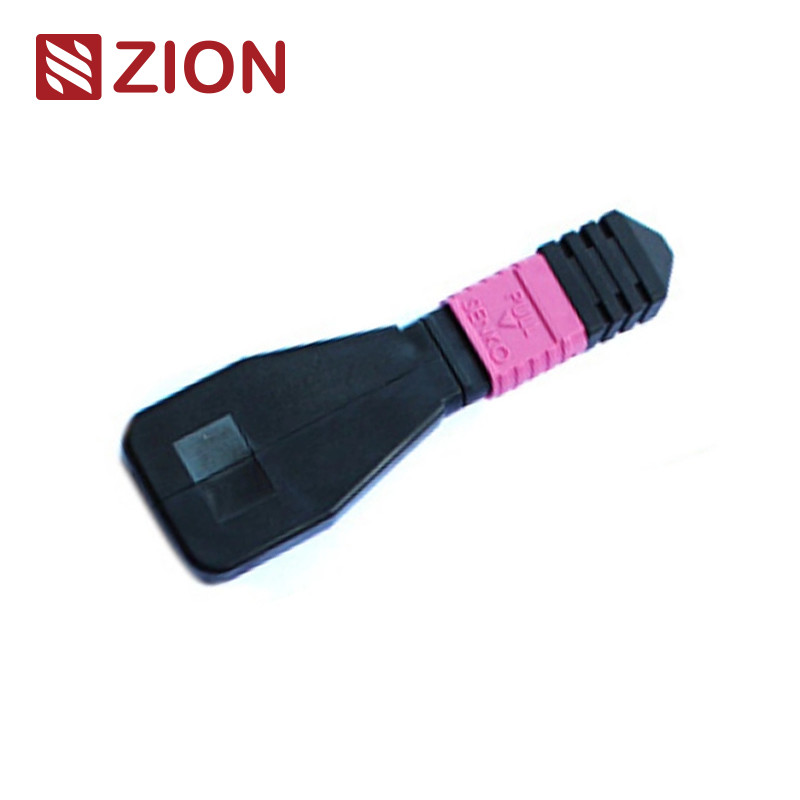

โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO OM4 24 เส้น

โมดูล loopback ไฟเบอร์ออปติก MPO OM4 ประสิทธิภาพสูง ออกแบบมาเพื่อการทดสอบและตรวจสอบอุปกรณ์เครือข่ายในสภาพแวดล้อมศูนย์ข้อมูล 40G/100G

โมดูล Loopback ไฟเบอร์ออปติก MPO OM4 24 คอร์ สำหรับการทดสอบเครือข่าย 40/100G 0

การระบุผลิตภัณฑ์

รหัส Zion: ZCM1117HXA1
คำอธิบาย Zion: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO OM4 8F

ภาพรวมผลิตภัณฑ์

Loopback MPO ประกอบด้วยสายจัมเปอร์วงแหวนด้านหลัง MPO ในการกำหนดค่า LOOPBACK เชื่อมต่อปลายทั้งสองด้านของไฟเบอร์เข้ากับขั้วต่อ MPO เพื่อสร้างเส้นทางแสงที่สมบูรณ์ภายในขั้วต่อเดียวกัน ซึ่งช่วยให้สามารถทดสอบความจุในการเปิดตัวและค่าความไวในการรับของอุปกรณ์ได้อย่างครอบคลุม โดยเฉพาะอย่างยิ่งในการสื่อสารเครือข่าย 40/100G

ด้วยการส่งสัญญาณกลับไปยังแหล่งกำเนิด loopback เหล่านี้จะระบุปรากฏการณ์เครือข่ายต่างๆ ได้อย่างมีประสิทธิภาพ และให้การทดสอบและการประเมินส่วนประกอบหรืออินเทอร์เฟซแต่ละรายการภายในเครือข่ายไฟเบอร์ออปติกที่เชื่อถือได้

ตัวเลือกการกำหนดค่า

มีให้เลือกหลายรูปแบบวงจรไฟเบอร์ออปติกเพื่อรองรับขั้วต่อ MPO 8 คอร์, 12 คอร์ และ 24 คอร์ พร้อมการกำหนดค่าไฟเบอร์ต่างๆ เพื่อให้ตรงกับข้อกำหนดพอร์ตทดสอบเฉพาะ

โมดูล Loopback ไฟเบอร์ MPO 8F: ตรวจสอบและทดสอบตัวรับส่งสัญญาณด้วยอินเทอร์เฟซ MPO - อุปกรณ์ 40GBASE-SR4/CSR4 QSFP+
โมดูล Loopback ไฟเบอร์ MPO 12F: ตรวจสอบและทดสอบตัวรับส่งสัญญาณด้วยอินเทอร์เฟซ MPO - อุปกรณ์ 40GBASE-SR4 QSFP+ หรือ 100GBASE-SR4
โมดูล Loopback ไฟเบอร์ MPO 24F: ตรวจสอบและทดสอบตัวรับส่งสัญญาณด้วยอินเทอร์เฟซ MPO - อุปกรณ์ 100GBASE-SR10 CXP/CFP

แอปพลิเคชันการทดสอบ

โมดูล Loopback MPO ให้สัญญาณวนซ้ำเพื่อทดสอบทั้งฟังก์ชันการส่งและรับ ใช้กันอย่างแพร่หลายในสภาพแวดล้อมการทดสอบ โดยเฉพาะอย่างยิ่งในเครือข่าย 40G และ 100G แบบออปติกขนาน

Loopback ได้รับการออกแบบมาโดยเฉพาะเพื่อเชื่อมโยงตำแหน่ง Transceivers (TX) และ Receivers (RX) ของอินเทอร์เฟซตัวรับส่งสัญญาณ MPO พวกเขาอำนวยความสะดวกและเร่งการทดสอบการสูญเสียการแทรก (IL) ของส่วนเครือข่ายออปติกโดยเชื่อมต่อกับลำตัว MPO และสายแพทช์

มาตรฐานตัวเชื่อมต่อ

MPO Singlemode

อ้างอิง: IEC 61754-7

รายละเอียดตัวเรือน:

SM APC: ขั้วต่อสีเขียว + บูทสีดำ (MPO การสูญเสียมาตรฐาน)
SM APC: ขั้วต่อสีเหลือง + บูทสีดำ (MPO การสูญเสียต่ำพิเศษ)

MPO Multimode

อ้างอิง: IEC 61754-7

รายละเอียดตัวเรือน:

OM1 & OM2 PC: ขั้วต่อสีเบจ + บูทสีดำ (MPO การสูญเสียมาตรฐาน)
OM3 & OM4 PC: ขั้วต่อสีฟ้า + บูทสีดำ (MPO การสูญเสียมาตรฐานและต่ำพิเศษ)
OM3 & OM4 PC: ขั้วต่อสีม่วง Heather + บูทสีดำ (MPO การสูญเสียมาตรฐาน)

สอดคล้องกับมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) สำหรับการเดินสายแบบมีโครงสร้างตาม TIA-568-C

สอดคล้องกับ 10G Fiber Channel

สอดคล้องกับ 40G และ 100G IEEE 802.3

รายละเอียดวัสดุ

โมดูล Loopback ไฟเบอร์ออปติก MPO OM4 24 คอร์ สำหรับการทดสอบเครือข่าย 40/100G 1

ข้อมูลจำเพาะทางแสง

พารามิเตอร์	ข้อมูลจำเพาะ
ประเภทไฟเบอร์	มัลติโหมด
เส้นผ่านศูนย์กลางไฟเบอร์	50/125um, 62.5/125um
การสูญเสียการแทรก	MM < 1.0dB
การสูญเสียการคืนกลับ	MM > 25dB
การทดสอบการใส่-ดึง	500 ครั้ง, IL < 0.5dB
อุณหภูมิในการทำงาน	-40℃ ถึง +80℃

การทดสอบ Loopback ไฟเบอร์ออปติก

การทดสอบ loopback เกี่ยวข้องกับการส่งสัญญาณจากอุปกรณ์สื่อสารและวนกลับไปยังอุปกรณ์เดียวกันเพื่อตรวจสอบการทำงานที่เหมาะสมหรือแก้ไขปัญหาโหนดเครือข่ายที่บกพร่อง

สำหรับการทดสอบ loopback ไฟเบอร์ออปติก loopback ออปติกจะตรวจสอบความน่าเชื่อถือในการทำงานของอุปกรณ์ การใช้สายเคเบิลหรือโมดูล loopback ไฟเบอร์ออปติกสำหรับการส่งข้อมูล สัญญาณที่ปล่อยออกมาจากอุปกรณ์จะถูกวนจากปลายส่ง (Tx) ของส่วนประกอบที่ใช้งานกลับไปยังปลายรับ (Rx) ของส่วนประกอบเดียวกัน

แอปพลิเคชัน

สายเคเบิลรัด 12F MPO-LC/SC/FC/ST Straight ได้รับการออกแบบมาสำหรับ 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 และแอปพลิเคชันศูนย์ข้อมูลความหนาแน่นสูง เหมาะสำหรับความต้องการศูนย์ข้อมูลความหนาแน่นสูง 10/40/100G

ขั้วต่อ OMC MPO ทั้งหมดมาจาก Senko/Nissin/Sumitomo สายแพทช์ไฟเบอร์ MPO เป็นชุดสายเคเบิลความหนาแน่นสูงที่ใช้ในสามพื้นที่หลัก:

แอปพลิเคชันศูนย์ข้อมูลที่มีสภาพแวดล้อมความหนาแน่นสูง
การติดตั้งไฟเบอร์ไปยังอาคาร
แอปพลิเคชันตัวเชื่อมต่อภายในภายในอุปกรณ์ไฟเบอร์

โมดูล Loopback ไฟเบอร์ออปติก MPO OM4 24 คอร์ สำหรับการทดสอบเครือข่าย 40/100G 2

กฎการตั้งชื่อและการยืนยันคำสั่งซื้อ

โมดูล Loopback ไฟเบอร์ออปติก MPO OM4 24 คอร์ สำหรับการทดสอบเครือข่าย 40/100G 3

ตัวเชื่อมต่อและ Fiber Channel

โมดูล Loopback ไฟเบอร์ออปติก MPO OM4 24 คอร์ สำหรับการทดสอบเครือข่าย 40/100G 4

ขั้ว (การจัดตำแหน่งช่องสัญญาณ)

โมดูล Loopback ไฟเบอร์ออปติก MPO OM4 24 คอร์ สำหรับการทดสอบเครือข่าย 40/100G 5

คู่มือการเลือกตัวรับส่งสัญญาณ

เมื่อเลือก loopback สำหรับตัวรับส่งสัญญาณเฉพาะ ให้พิจารณาประเภทตัวเชื่อมต่อ ประเภทการขัดเงา และความเข้ากันได้ของประเภทสายเคเบิล ตารางต่อไปนี้ให้คำแนะนำในการเลือกสำหรับโมดูลตัวรับส่งสัญญาณที่ใช้กันทั่วไป

โมดูล Loopback ไฟเบอร์ออปติก MPO OM4 24 คอร์ สำหรับการทดสอบเครือข่าย 40/100G 6

โมดูล Loopback ไฟเบอร์ออปติก MPO OM4 24 คอร์ สำหรับการทดสอบเครือข่าย 40/100G 7

คู่มือนี้ครอบคลุมตัวเลือก loopback ไฟเบอร์เฉพาะสำหรับตัวรับส่งสัญญาณไฟเบอร์ออปติกที่ใช้กันทั่วไป สำหรับโมดูลตัวรับส่งสัญญาณอื่นๆ ที่ไม่ได้กล่าวถึง สามารถพิจารณาการเลือกได้โดยการตรวจสอบประเภทอินเทอร์เฟซ ข้อกำหนดการสัมผัสทางกายภาพ และข้อมูลจำเพาะของประเภทสายเคเบิล

ผลิตภัณฑ์ Loopback ไฟเบอร์ออปติก MPO Hot ของ Zion Communication

7236013 ZCM1111HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO SM 8F
7236014 ZCM1121HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO SM 12F
7236015 ZCM1141HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO SM 24F
7236016 ZCM1116HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO OM3 8F
7236017 ZCM1126HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO OM3 12F
7236018 ZCM1146HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO OM3 24F
7236019 ZCM1117HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO OM4 8F
7236020 ZCM1127HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO OM4 12F
7236021 ZCM1147HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO OM4 24F
7236022 ZCM2111HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP SM 8F
7236023 ZCM2121HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP SM 12F
7236024 ZCM2141HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP SM 24F
7236025 ZCM2116HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP OM3 8F
7236026 ZCM2126HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP OM3 12F
7236027 ZCM2146HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP OM3 24F
7236028 ZCM2117HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP OM4 8F
7236029 ZCM2127HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP OM4 12F
7236030 ZCM2147HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP OM4 24F

บรรจุภัณฑ์

สายเคเบิลไฟเบอร์ออปติกเหล่านี้บรรจุในภาชนะที่จัดการง่ายและได้รับการปกป้องอย่างดี ซึ่งติดป้ายกำกับและทำเครื่องหมายโดย OMC ตามมาตรฐาน

ขนาดกล่องมาตรฐาน:

34 × 22 × 15 ซม.
44 × 34 × 24 ซม.
54 × 39 × 34 ซม.

การเลือกกล่องขึ้นอยู่กับปริมาณการสั่งซื้อ มีตัวเลือกบรรจุภัณฑ์แบบกำหนดเอง

โมดูล Loopback ไฟเบอร์ออปติก MPO OM4 24 คอร์ สำหรับการทดสอบเครือข่าย 40/100G 8

บริการ OEM/ODM

มีตัวเลือกการปรับแต่ง รวมถึง:

สีสายเคเบิล ข้อความการพิมพ์ วัสดุแจ็คเก็ตสายเคเบิล สีตัวเชื่อมต่อ
ป้าย OEM, วงแหวนระบุ, ป้ายสายเคเบิล, กล่อง, เครื่องหมายการขนส่ง
ระดับคุณภาพที่แตกต่างกันเพื่อให้ตรงตามข้อกำหนดเฉพาะ

โมดูล Loopback ไฟเบอร์ออปติก MPO OM4 24 คอร์ สำหรับการทดสอบเครือข่าย 40/100G 9
