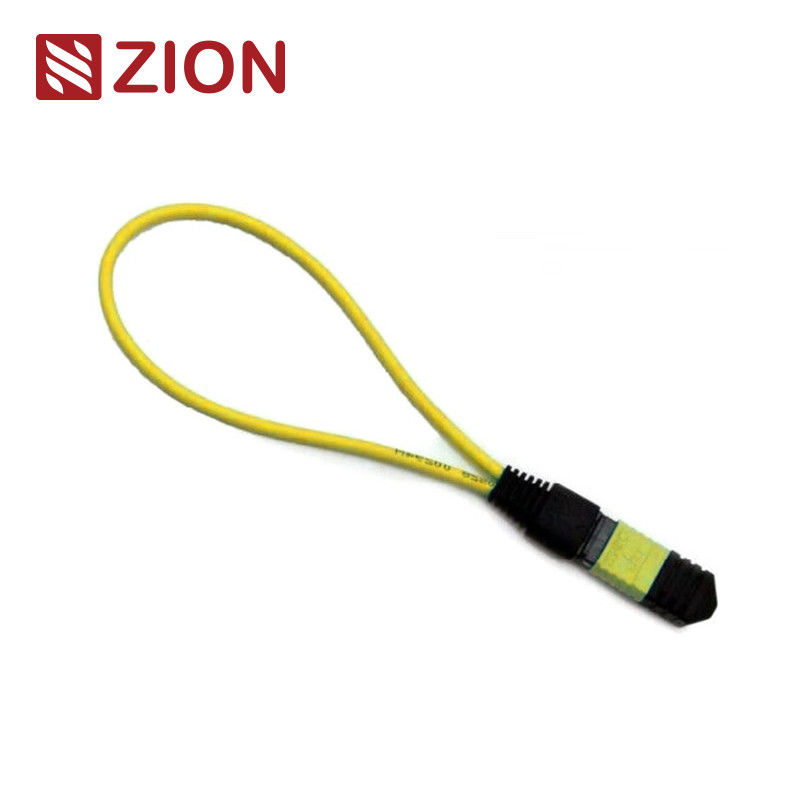

12 โมดูล/สายไฟเบอร์ไฟเบอร์ออปติกลูปแบ็คแบบเดียว
12F MTP SM Fiber Optic Loopback Module/Cable
ซีออนโค้ด:ZCM2121HXA1
ซิออน คําอธิบาย:12F MTP SM Fiber Optic Loopback Module/Cable
MTP loopback มี MPO fiber jumpers ที่ตั้งค่าในระบบ loopback โดยทั้งสองปลายของไฟเบอร์จะสิ้นสุดในเครื่องเชื่อม MTP เพื่อสร้างเส้นทางทางแสงภายในเครื่องเชื่อมเดียวกันการตั้งค่านี้ทําให้การทดสอบของอุปกรณ์การเปิดความสามารถและรับความรู้สึกโดยเฉพาะอย่างยิ่งในการสื่อสารเครือข่าย 40/100G โดยการส่งสัญญาณกลับมันช่วยระบุปัญหาที่เป็นไปได้หลายอย่าง และอํานวยความสะดวกในการทดสอบและประเมินผลขององค์ประกอบหรืออินเตอร์เฟสแต่ละตัวภายในเครือข่ายไฟเบอร์ออปติก.
มีให้บริการในหลายรูปแบบ โมดูลลุปแบ็คเหล่านี้รองรับเครื่องเชื่อม MTP 8 หลัก 12 หลัก และ 24 หลักที่มีรูปแบบไฟเบอร์ต่าง ๆ เพื่อตรงกับความต้องการของท่าทดสอบโมดูล 12F MTP Fiber Loopback โดยเฉพาะเจาะจงตรวจสอบและทดสอบเครื่องรับสัญญาณที่มีอินเตอร์เฟซ MTP สําหรับอุปกรณ์ 40GBASE-SR4 QSFP + หรือ 100GBASE-SR4.
โมดูล MTP Loopback ให้สัญญาณลุปเพื่อทดสอบการส่งและรับฟังก์ชัน พวกเขาถูกใช้อย่างแพร่หลายในสภาพแวดล้อมการทดสอบ โดยเฉพาะภายในเครือข่าย 40G และ 100G แบบปานกลางลุปแบ็คเชื่อมต่อตําแหน่ง Transceiver (TX) และ Receiver (RX) ของอินเตอร์เฟซ MTP Transceiver, อํานวยความสะดวกและเร่งการทดสอบการสูญเสียการใส่ (IL) ของส่วนของเครือข่ายออปติกส์เมื่อเชื่อมต่อกับ MTP ทรัมค์หรือสายพับ
มาตรฐานอุตสาหกรรมเครื่องเชื่อม
อัตราการสอดคล้อง MPOIEC 61754-7
MPO รายละเอียดห้องพักแบบเดียว:SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MPO)
SM APC: เครื่องเชื่อมสีเหลือง + รองเท้ารองเท้าดํา (MPO ความสูญเสียต่ํามาก)
สัญญาณ MPO Multimode:IEC 61754-7
รายละเอียด MPO Multimode Housing:OM1&OM2 PC: เครื่องเชื่อมสีเบจ+บูทสีดํา (Standard Loss MPO)
OM3&OM4 PC: เครื่องเชื่อม Aqua + รองเท้าดํา (MPO เสียต่ําแบบมาตรฐาน&Super)
OM3&OM4 PC: เครื่องเชื่อม Heather Violet+บูทสีดํา (MPO ความสูญเสียมาตรฐาน)
- ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) ที่สอดคล้อง
- การติดสายไฟแบบกระบวนตาม TIA-568-C
- สอดคล้องกับช่องไฟเบอร์ 10G
- 40G และ 100G สอดคล้องกับ IEEE 802.3
วัสดุ รายละเอียด
รายละเอียดออปติก
| ปริมาตร |
รายละเอียด |
| ประเภทเส้นใย |
มัลติโมด |
| กว้างเส้นใย |
50/125 ม, 62.5/125 ม |
| การสูญเสียการใส่ |
MM<1.0dB |
| ผลกําไรเสีย |
MM> 25dB |
| การทดสอบใส่-ดึง |
500 ครั้ง, IL<0.5dB |
| อุณหภูมิการทํางาน |
-40°C ~ +80°C |
การทดสอบสายไฟเบอร์ออปติก
การทดสอบลุปแบ็ค คือการส่งสัญญาณจากอุปกรณ์การสื่อสาร และลุปมันกลับไปยังอุปกรณ์เดียวกัน เพื่อตรวจสอบการทํางานที่เหมาะสมหรือแก้ปัญหาของหน่วยเครือข่ายที่บกพร่องสําหรับการทดสอบวงกลมไฟเบอร์ออปติกการตรวจสอบความน่าเชื่อถือในการใช้งานของอุปกรณ์ โดยใช้สายไฟเบอร์ออปติกสัญญาณที่ออกมาจากอุปกรณ์ถูกเชื่อมต่อจากปลายส่ง (Tx) ของส่วนประกอบที่ทํางานกลับสู่ปลายรับ (Rx) ของส่วนประกอบเดียวกัน.
การใช้งาน
12F MPO-LC/SC/FC/ST สายสายสายสายตรงถูกออกแบบมาสําหรับ 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 และการใช้งานศูนย์ข้อมูลความหนาแน่นสูงปรับปรุงให้เหมาะกับสภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง 10/40/100G.
เครื่องเชื่อม MPO ทั้งหมดของ OMC มาจากเซนโก้ / นิสิน / ซูมิโตโม เครื่องเชื่อม MPO Fiber Patch Cords เป็นเครื่องเชื่อมเคเบิลความหนาแน่นสูงที่ใช้ในสามพื้นที่หลัก:
- บรรยากาศศูนย์ข้อมูลความหนาแน่นสูง
- สายใยสําหรับการใช้ในอาคาร
- การใช้งานเครื่องเชื่อมภายในในอุปกรณ์ไฟเบอร์
กฎหมายการตั้งชื่อและข้อมูลการยืนยันลําดับ
เครื่องเชื่อมและช่องไฟเบอร์
Polarity (การจัดช่องทาง)
คู่มือการคัดเลือกสําหรับเครื่องรับสัญญาณเฉพาะเจาะจง
เมื่อเลือกลุปแบ็คสําหรับเครื่องรับสัญญาณ, พิจารณาประเภทของตัวเชื่อม, ประเภทของพลาสติก, และประเภทของเคเบิล. ตารางต่อไปนี้ให้คําแนะนําการเลือกสําหรับโมดูลเครื่องรับสัญญาณที่ใช้กันทั่วไป.
สายไฟเบอร์ออปติก MPO ที่ได้รับความนิยมจากซีโอน คอมมิวนิเคชั่น
| รหัสสินค้า |
คําอธิบาย |
| 7236013 ZCM1111HXA |
8F MPO SM โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236014 ZCM1121HXA |
12F MPO SM โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236015 ZCM1141HXA |
24F MPO SM โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236016 ZCM1116HXA |
8F MPO OM3 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236017 ZCM1126HXA |
12F MPO OM3 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236018 ZCM1146HXA |
24F MPO OM3 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236019 ZCM1117HXA |
8F MPO OM4 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236020 ZCM1127HXA |
12F MPO OM4 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236021 ZCM1147HXA |
24F MPO OM4 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236022 ZCM2111HXA |
8F MTP SM โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236023 ZCM2121HXA |
12F MTP SM Fiber Optic Loopback Module/Cable |
| 7236024 ZCM2141HXA |
24F MTP SM โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236025 ZCM2116HXA |
8F MTP OM3 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236026 ZCM2126HXA |
12F MTP OM3 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236027 ZCM2146HXA |
24F MTP OM3 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236028 ZCM2117HXA |
โมดูล/เคเบิล 8F MTP OM4 สายใยออปติก |
| 7236029 ZCM2127HXA |
12F MTP OM4 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
| 7236030 ZCM2147HXA |
24F MTP OM4 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค |
การบรรจุ
สายไฟเบอร์ออปติกเหล่านี้ถูกบรรจุในบรรจุที่สามารถจัดการได้ง่ายและคุ้มกันได้ดี โดยมีเครื่องหมายและเครื่องหมายจาก OMC เป็นมาตรฐาน ขนาดกระดาษกระดาษมาตรฐานประกอบด้วย 34 × 22 × 15 ซม, 44 × 34 × 24 ซม และ 54 × 39 × 34 ซม.กระปุกกระปุกที่ใช้ขึ้นอยู่กับปริมาณของสินค้าที่สั่งมีตัวเลือกการบรรจุที่กําหนดเอง
บริการ OEM/ODM
เราให้บริการ OEM / ODM ครบวงจร รวมถึง:
- สีสายไฟฟ้า, การพิมพ์, และวัสดุของเสื้อ
- สีเครื่องเชื่อมที่กําหนดเอง
- สัญลักษณ์ OEM, แหวนระบุตัว, สัญลักษณ์เคเบิล, กล่องและเครื่องหมายการจัดส่ง
- ระดับคุณภาพที่แตกต่างกันเพื่อตอบสนองความต้องการเฉพาะเจาะจง
