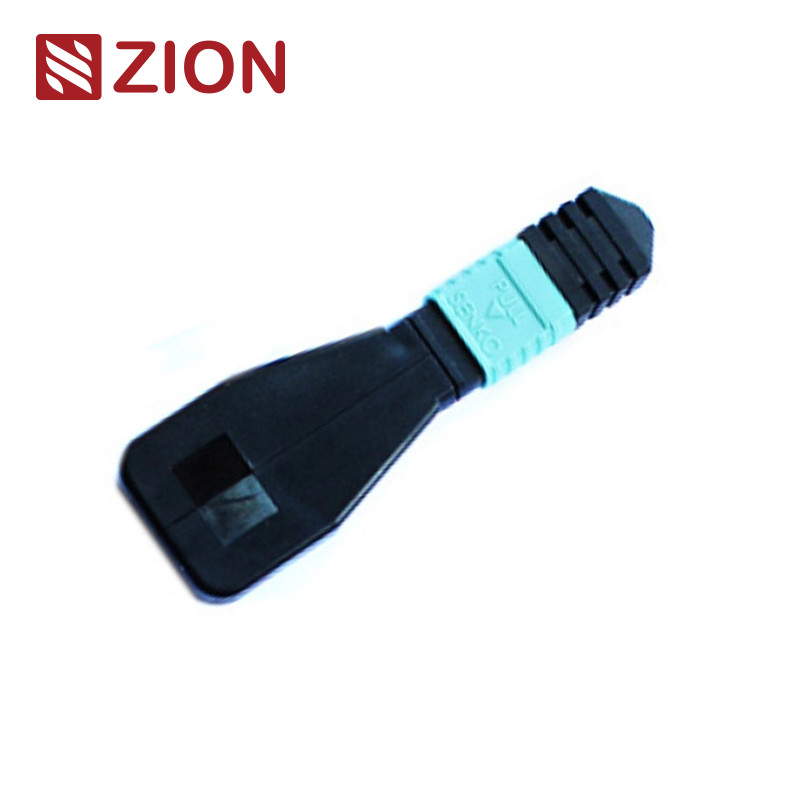

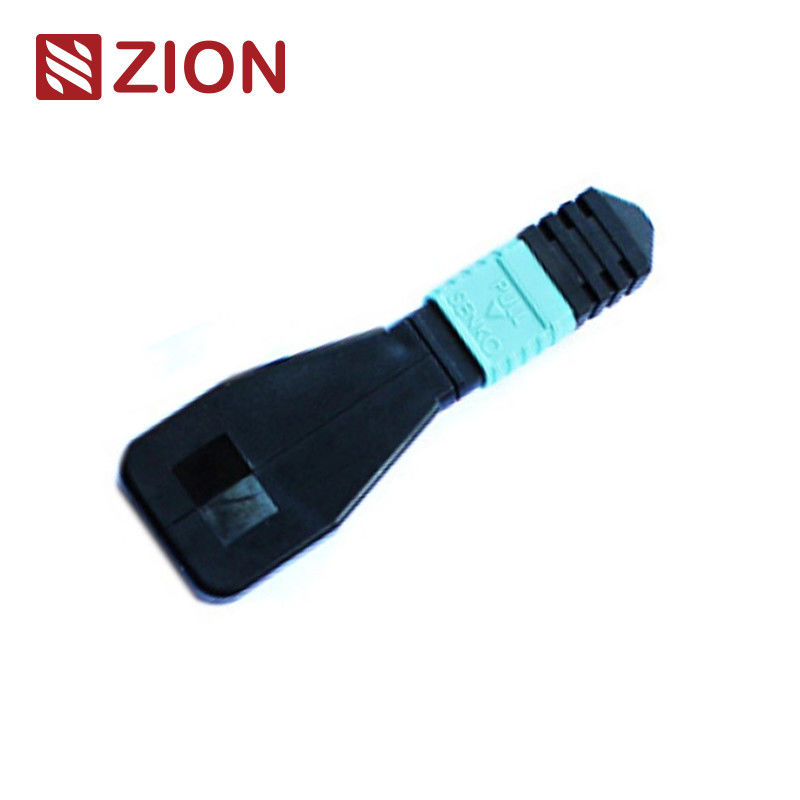

โมดูล Loopback ไฟเบอร์ออปติก 8 ไฟเบอร์ MTP OM3 สำหรับการทดสอบเครือข่าย 40/100G

8F MTP OM3 โมดูล / สายไฟเบอร์ออปติกลูปแบ็ค

ลุปแบ็ค MTP ประกอบด้วยเครื่องกระโดดไฟเบอร์ MTP ที่ตั้งค่าในระบบลุปแบ็ค โดยทั้งสองปลายของไฟเบอร์จะสิ้นสุดในเครื่องเชื่อม MTP เพื่อสร้างเส้นทางทางแสงภายในเครื่องเชื่อมเดียวกันนี้ทําให้การทดสอบของอุปกรณ์การเปิดความสามารถและความรู้สึกของตัวรับโดยการส่งสัญญาณกลับไปที่แหล่งทําให้การทดสอบและการประเมินองค์ประกอบหรืออินเตอร์เฟซส่วนตัวในเครือข่ายไฟเบอร์ออปติกได้อย่างมีประสิทธิภาพ.

หลวงกลับไฟเบอร์ออปติกมีให้เลือกในหลายรูปแบบเพื่อรองรับเครื่องเชื่อม MTP 8 หลัก 12 หลัก และ 24 หลักที่มีการจัดทําไฟเบอร์ต่าง ๆ สําหรับการทดสอบพอร์ตที่ครบวงจรโมดูล 8F MTP Fiber Loopback ยืนยันและทดสอบเครื่องรับสัญญาณที่มีอินเตอร์เฟซ MTP, โดยเฉพาะอุปกรณ์ 40GBASE-SR4/CSR4 QSFP +. เวอร์ชั่น 12F รองรับอุปกรณ์ 40GBASE-SR4 QSFP + หรือ 100GBASE-SR4, ในขณะที่เวอร์ชั่น 24F ถูกออกแบบให้กับอุปกรณ์ 100GBASE-SR10 CXP / CFP.

โมดูล MTP Loopback ให้สัญญาณลุปเพื่อทดสอบการส่งและรับฟังก์ชันที่ใช้ในสภาพแวดล้อมการทดสอบ โดยเฉพาะภายในเครือข่าย 40G และ 100G แบบปานกลางลุปแบ็คเชื่อมต่อตําแหน่ง Transceiver (TX) และ Receiver (RX) ของอินเตอร์เฟซ MTP Transceiverโมดูลเหล่านี้อํานวยความสะดวกและเร่งการทดสอบการสูญเสียการใส่ (IL) ของส่วนของเครือข่ายออปติกัลเมื่อเชื่อมต่อกับ MTP ทรังค์และสายพับ

OMC ให้บริการสายที่ครบวงจรของ MTP สายใยออฟติก loopback ประกอบการสําหรับการทดสอบเผาและรับรองส่วนประกอบและระบบเครือข่าย MTPชุดเหล่านี้ทดสอบความสามารถของตัวส่งและความรู้สึกของตัวรับได้อย่างมีประสิทธิภาพสําหรับความต้องการโทรคมนาคมและ datacom, แพ็คในกระเป๋าที่คอมแพคต์สําหรับความหนาแน่นสูงสุดในการใช้งานความหนาแน่นสูง

MTP เซ็นต์อ้างอิงแบบเดียว:EIA/TIA-604-5
รายละเอียดของ MTP Single Mode Housing:
• SM APC: เครื่องเชื่อมสีเขียว + เบตสีดํา (MTP ความสูญเสียมาตรฐาน)
• SM APC: เครื่องเชื่อมสีเหลือง + รองเท้าบูทสีดํา (MTP ความสูญเสียต่ําสุด)

อ้างอิง MTP Multimode:EIA/TIA-604-5
รายละเอียด MTP Multimode Housing:
• OM1 และ OM2 PC: เครื่องเชื่อมสีเบจ + เบตสีดํา (MTP ความสูญเสียมาตรฐาน)
• OM3 และ OM4 PC: เครื่องเชื่อม Aqua + รองเท้าบูทสีดํา (MTP ความสูญเสียแบบมาตรฐานและ Super Low Loss)
• OM3 และ OM4 PC: เครื่องเชื่อม Heather Violet + boot สีดํา (Standard Loss MTP)

การทดสอบลุปแบ็ค คือการส่งสัญญาณจากอุปกรณ์การสื่อสาร และลุปมันกลับไปยังอุปกรณ์เดียวกัน เพื่อตรวจสอบการทํางานที่เหมาะสมหรือแก้ปัญหาของหน่วยเครือข่ายที่บกพร่องสําหรับการทดสอบวงกลมไฟเบอร์ออปติกการตรวจสอบความน่าเชื่อถือในการใช้งานของอุปกรณ์ โดยใช้สายไฟเบอร์ออปติกสัญญาณที่ออกมาจากอุปกรณ์ถูกเชื่อมจากพอร์ตส่ง (Tx) กลับไปที่พอร์ตรับ (Rx) ของส่วนประกอบเดียวกัน.

การทดสอบลุปแบ็คไฟเบอร์ออปติก (Fiber Optic loopback testing) ใช้กันบ่อยในการตรวจสอบเครื่องรับสัญญาณไฟเบอร์ออปติก (transceivers) เนื่องจากเครื่องรับสัญญาณมีจุดแยกสําหรับการรับและส่งสัญญาณแสงการทดสอบท่าเรือเหล่านี้เป็นสิ่งจําเป็นสําหรับการบํารุงรักษาและแก้ปัญหากระบวนการทดสอบจะนําสัญญาณเลเซอร์จากท่าทางส่งกลับไปที่ท่าทางรับจากนั้นเปรียบเทียบรูปแบบที่ส่งกับรูปแบบที่ได้รับ เพื่อให้แน่ใจว่าพวกมันเหมือนกันและไม่มีความผิดพลาด.

เมื่อเลือกลุปแบ็คสําหรับเครื่องรับสัญญาณ, พิจารณาประเภทของตัวเชื่อม, ประเภทการเคลือบ, และประเภทของเคเบิล. คู่มือการเลือกสําหรับโมดูลเครื่องรับสัญญาณที่ใช้ทั่วไปถูกสรุปในตารางต่อไปนี้.

คู่มือนี้ให้ตัวเลือกหลวงไฟเบอร์เฉพาะสําหรับเครื่องรับสัญญาณไฟเบอร์ออปติกที่ใช้กันทั่วไป สําหรับโมดูลเครื่องรับสัญญาณที่ไม่ได้กล่าวถึงที่นี่สามารถเลือก loopbacks ที่เหมาะสม โดยการเข้าใจชนิดของอินเตอร์เฟสของพวกเขา, ความสัมผัสทางกายภาพ และความต้องการประเภทสายไฟฟ้า

สายไฟเบอร์ออปติกเหล่านี้ถูกบรรจุในบรรจุที่สามารถจัดการได้ง่ายและคุ้มกันได้ดี โดยมีเครื่องหมาย OMC เป็นมาตรฐาน ขนาดกระดาษที่มีอยู่รวมถึง 34 × 22 × 15 ซม, 44 × 34 × 24 ซม และ 54 × 39 × 34 ซม.กระปุกกระปุกที่ใช้ขึ้นอยู่กับปริมาณของสินค้าที่สั่งมีตัวเลือกการบรรจุที่กําหนดเอง

เราให้บริการ OEM / ODM ครบวงจร รวมถึง:
