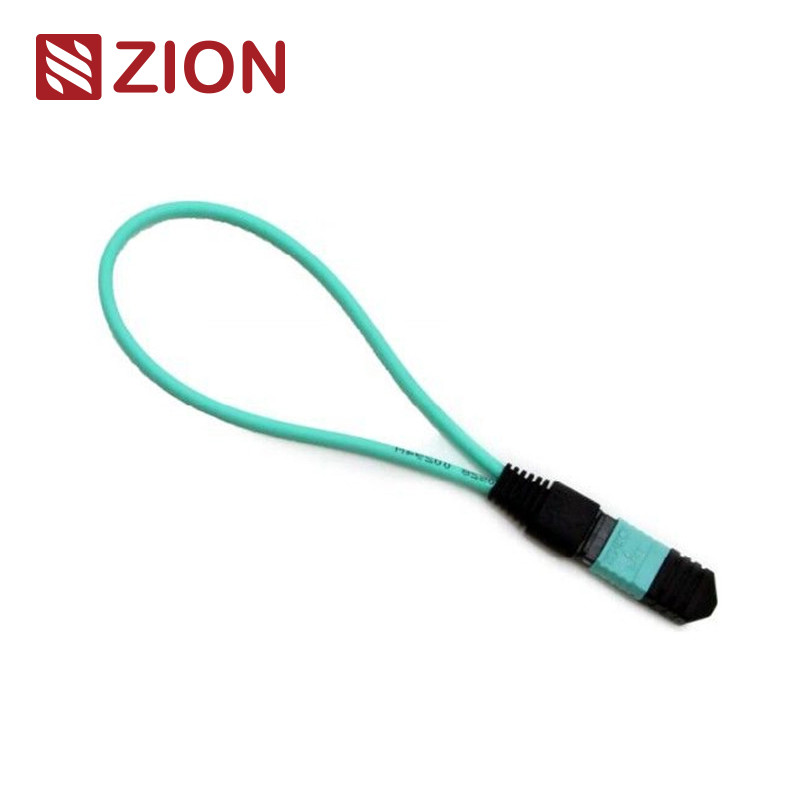

12 สายไฟเบอร์ MTP OM3 สายไฟเบอร์ออปติค Loopback Module / Cable
ข้อมูลผลิตภัณฑ์ Zion
ซีออนโค้ด: ZCM2126HXA1
คําอธิบาย:12F MTP OM3 โมดูล / สายไฟเบอร์ออปติกลูปแบ็ค
MTP loopback ประกอบด้วยสายไฟเบอร์ออปติก MTP ประกอบในระบบ loopback โดยทั้งสองปลายจะสิ้นสุดในเครื่องเชื่อม MTP เพื่อสร้างเส้นทางแสงต่อเนื่องภายในเครื่องเชื่อมเดียวกันการตั้งค่านี้ทําให้การทดสอบของอุปกรณ์การเปิดความสามารถและรับความรู้สึกโดยการส่งสัญญาณกลับไปที่แหล่งมันช่วยระบุปรากฏการณ์เครือข่ายต่าง ๆ และอํานวยความสะดวกในการทดสอบและประเมินประสิทธิภาพขององค์ประกอบหรืออินเตอร์เฟสแต่ละตัวภายในเครือข่ายไฟเบอร์ออปติก.
มีให้บริการในรูปแบบไฟเบอร์ออปติกหลายแบบ ที่รองรับเครื่องเชื่อม MTP 8 หลัก 12 หลัก และ 24 หลัก เพื่อตอบสนองความต้องการของท่าทดสอบต่างๆโมดูล 12F MTP Fiber Loopback โดยเฉพาะจะอนุญาตให้มีการตรวจสอบและทดสอบของเครื่องรับสัญญาณที่มีอินเตอร์เฟซ MTP สําหรับ 40GBASE-SR4 QSFP + หรือ 100GBASE-SR4.
โมดูล MTP Loopback ให้สัญญาณแบบลุปเพื่อทดสอบฟังก์ชันส่งและรับ ซึ่งใช้กันอย่างแพร่หลายในสภาพแวดล้อมการทดสอบ โดยเฉพาะในเครือข่าย 40G และ 100G ที่ใช้แสงคู่เคียง Loopbacks connect Transceiver (TX) and Receiver (RX) positions of MTP transceiver interfaces and can facilitate insertion loss testing of optical network segments when connected to MTP trunks and patch leads.
มาตรฐานอุตสาหกรรมเครื่องเชื่อม
MTP SingleMode การใช้งานแบบเดียว
รายงาน:EIA/TIA-604-5
รายละเอียดที่พัก:
• SM APC: เครื่องเชื่อมสีเขียว + เบตสีดํา (MTP ความสูญเสียมาตรฐาน)
• SM APC: เครื่องเชื่อมสีเหลือง + รองเท้าบูทสีดํา (MTP ความสูญเสียต่ํามาก)
MTP มัลติโมด
รายงาน:EIA/TIA-604-5
รายละเอียดที่พัก:
• OM1 และ OM2 PC: เครื่องเชื่อมสีเบจ + เบตสีดํา (MTP ความสูญเสียมาตรฐาน)
• OM3 และ OM4 PC: เครื่องเชื่อม Aqua + รองเท้าบูทสีดํา (MTP ความสูญเสียต่ําแบบมาตรฐานและ Super)
• PC OM3 และ OM4: เครื่องเชื่อม Heather Violet + รองเท้าบูทสีดํา (MTP เสียแบบมาตรฐาน)
- ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) ที่สอดคล้อง
- การติดสายไฟแบบกระบวนตาม TIA-568-C
- สอดคล้องกับช่องไฟเบอร์ 10G
- 40G และ 100G สอดคล้อง IEEE 802.3
รายละเอียดออปติก
| ประเภทเส้นใย | รูปแบบเดียว |
| กว้างเส้นใย | 9/125μm |
| การสูญเสียการใส่ | SM ((G657A1) < 1.0dB |
| ผลกําไรเสีย | SM > 50dB |
| การทดสอบใส่-ดึง | มากกว่า 600 ครั้ง, IL < 0.5dB |
| อุณหภูมิการทํางาน | -40°C ถึง +80°C |
การทดสอบสายไฟเบอร์ออปติก
การทดสอบลุปแบ็ค คือการส่งสัญญาณจากอุปกรณ์การสื่อสาร และลุปมันกลับไปยังอุปกรณ์เดียวกัน เพื่อตรวจสอบการทํางานที่เหมาะสมหรือแก้ปัญหาของหน่วยเครือข่ายที่บกพร่องสําหรับการทดสอบวงกลมไฟเบอร์ออปติก, ลุปแบ็คทางออทติกส์ตรวจสอบความน่าเชื่อถือในการทํางานของอุปกรณ์โดยการนําสัญญาณที่ออกมาจากปลายส่ง (Tx) กลับไปที่ปลายรับ (Rx) ของส่วนประกอบเดียวกัน
การใช้งาน
การทดสอบลุปแบ็คไฟเบอร์ออปติก (Fiber Optic loopback testing) ใช้กันทั่วไปในการตรวจสอบเครื่องรับสัญญาณไฟเบอร์ออปติก (transceivers) เนื่องจากเครื่องรับสัญญาณมีช่องทางแยกสําหรับการรับและส่งสัญญาณแสงการทดสอบท่าเรือเหล่านี้เป็นสิ่งจําเป็นสําหรับการบํารุงรักษากระบวนการทดสอบจะนําสัญญาณเลเซอร์จากท่าทางส่งกลับไปที่ท่าทางรับ จากนั้นจะเปรียบเทียบรูปแบบที่ส่งและรับ เพื่อให้แน่ใจว่ามันเหมือนกันและไร้ความผิดพลาด
- โคลอโลเคชั่นกับ 40G หรือ 100G MPO/MTP อินเตอร์เฟซเทรนซิเวอร์
- ใช้ในการทดสอบความสามารถในการส่งและความรู้สึกของตัวรับของอุปกรณ์เครือข่ายไฟเบอร์ออปติก
กฎหมายการตั้งชื่อและข้อมูลการยืนยันลําดับ
Polarity (การจัดช่องทาง)
คู่มือการเลือกเครื่องรับสัญญาณ
เมื่อเลือกลุปแบ็คสําหรับเครื่องรับสัญญาณเฉพาะเจาะจง ให้พิจารณาประเภทของตัวเชื่อม, ประเภทของพลาสติก, และประเภทของเคเบิล ตารางต่อไปนี้จะให้คําแนะนําในการเลือกโมดูลเครื่องรับสัญญาณที่ใช้กันทั่วไป
คู่มือนี้ครอบคลุมตัวเลือกหลวงไฟเบอร์เฉพาะสําหรับเครื่องรับสัญญาณไฟเบอร์ออปติกที่ใช้กันทั่วไป สําหรับโมดูลที่ไม่ได้กล่าวถึง สามารถกําหนดการเลือกโดยการตรวจสอบชนิดของอินเตอร์เฟซ, การติดต่อทางกายภาพ,และนิยามชนิดสายไฟฟ้า.
Zion Communication MPO/MTP สายไฟเบอร์ออปติก Loopback สินค้า
โมเดล MPO/MTP Loopback ที่นิยม:
7236013 ZCM1111HXA: 8F MPO SM โมดูล / คาเบลลุปแบ็คไฟเบอร์ออปติก
7236014 ZCM1121HXA: 12F MPO SM โมดูล / สายไฟเบอร์ออปติกลูปแบ็ค
7236015 ZCM1141HXA: 24F MPO SM โมดูล / คาเบลลุปแบ็คไฟเบอร์ออปติก
7236016 ZCM1116HXA: 8F MPO OM3 โมดูล / คาเบลลุปแบ็คไฟเบอร์ออปติก
7236026 ZCM2126HXA: 12F MTP OM3 โมดูล / คาเบลลุปแบ็คไฟเบอร์ออปติก
7236027 ZCM2146HXA: 24F MTP OM3 โมดูล / คาเบลลุปแบ็คไฟเบอร์ออปติก
7236028 ZCM2117HXA: 8F MTP OM4 โมดูล / เคเบิ้ลลุปแบ็คไฟเบอร์ออปติก
7236029 ZCM2127HXA: 12F MTP OM4 โมดูล / คาเบลลุปแบ็คไฟเบอร์ออปติก
7236030 ZCM2147HXA: 24F MTP OM4 โมดูล / คาเบลลุปแบ็คไฟเบอร์ออปติก
การบรรจุ
สายไฟเบอร์ออปติกถูกบรรจุไว้ในบรรจุที่สามารถจัดการได้ง่ายและคุ้มกันได้ดี โดยถูกติดป้ายและมีเครื่องหมายโดย OMC เป็นแบบตั้งค่า ขนาดกล่องมาตรฐานประกอบด้วย 34 × 22 × 15 ซม, 44 × 34 × 24 ซม และ 54 × 39 × 34 ซม.การเลือกกล่องขึ้นอยู่กับปริมาณการสั่งซื้อมีตัวเลือกการบรรจุที่กําหนดเอง
บริการ OEM/ODM
ตัวเลือกการปรับแต่งประกอบด้วย:
- สีสายไฟฟ้า ข้อความพิมพ์ วัสดุของกระดาษสายไฟฟ้า สีเครื่องเชื่อม
- สัญลักษณ์ OEM, แหวนระบุตัว, สัญลักษณ์เคเบิล, กล่อง, สัญลักษณ์การส่ง
- ระดับคุณภาพที่แตกต่างกันเพื่อตอบสนองความต้องการเฉพาะเจาะจง
