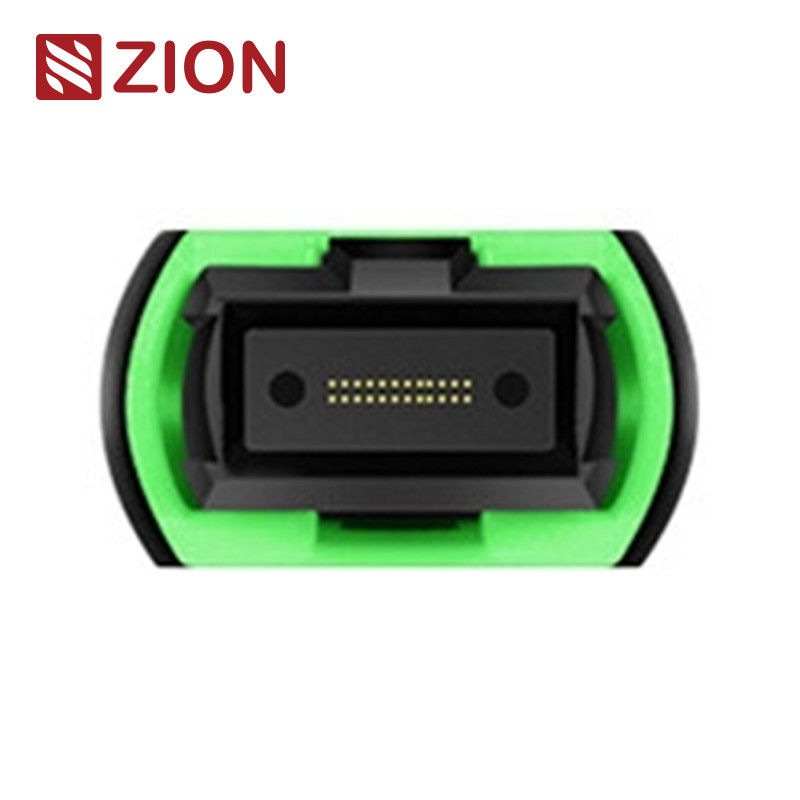

24 สายไฟเบอร์ MTP OM3 สายไฟเบอร์ออปติก Loopback Module / Cable
24F MTP OM3 Fiber Optic Loopback Module/Cable ได้ถูกออกแบบมาเพื่อการทดสอบและตรวจสอบอุปกรณ์เครือข่ายความเร็วสูงใน 40G และ 100G แอพลิเคชั่น
ซีออนโค้ดและคําอธิบาย
โค้ดซีโอน: ZCM2146HXA1
รายละเอียด: 24F MTP OM3 โมดูล / สายไฟเบอร์ออปติกลูปแบ็ค
MTP loopback ประกอบด้วยสายไฟเบอร์ออปติกที่มีทั้งสองปลายจบลงในเครื่องเชื่อม MTP สร้างเส้นทางสัญญาณลุปภายในเครื่องเชื่อมเดียวกันนี้ทําให้การทดสอบของอุปกรณ์การเปิดความสามารถและรับความรู้สึกโดยเฉพาะอย่างยิ่งในการสื่อสารเครือข่าย 40/100G โดยการส่งสัญญาณกลับมันช่วยหาปัญหาที่เป็นไปได้หลายอย่าง และให้การทดสอบและประเมินผลขององค์ประกอบหรืออินเตอร์เฟสส่วนตัวบนเครือข่ายไฟเบอร์ออปติก.
มีให้บริการในรูปแบบต่าง ๆ รวมถึงเครื่องเชื่อม MTP 8-core, 12-core และ 24-core พร้อมรูปแบบไฟเบอร์ที่แตกต่างกันเพื่อรองรับความต้องการปอร์ตการทดสอบต่าง ๆ
ความสามารถในการใช้งาน
- โมดูล 8F MTP Fiber Loopback: การตรวจสอบและทดสอบเครื่องรับและรับสัญญาณที่มีอินเตอร์เฟซ MTP - 40GBASE-SR4/CSR4 QSFP+
- 12F MTP Fiber Loopback Module: การตรวจสอบและทดสอบเครื่องรับและรับสัญญาณที่มีอินเตอร์เฟซ MTP - 40GBASE-SR4 QSFP+ หรือ 100GBASE-SR4
- 24F MTP Fiber Loopback Module: การตรวจสอบและทดสอบเครื่องรับและส่งสัญญาณที่มีอินเตอร์เฟซ MTP - เครื่อง CXP/CFP 100GBASE-SR10
โมดูล MTP Loopback ให้สัญญาณลุปเพื่อทดสอบฟังก์ชันการส่งและการรับ ซึ่งถูกใช้อย่างแพร่หลายในสภาพแวดล้อมการทดสอบ โดยเฉพาะสําหรับเครือข่าย 40G และ 100G แบบปานกลางพวกเขาเชื่อมโยงตําแหน่ง Transceivers (TX) และ Receivers (RX) ของ MTP อินเตอร์เฟซ transceiver และอํานวยความสะดวกในการทดสอบการสูญเสียการใส่ของส่วนของเครือข่ายออทคิตร.
มาตรฐานอุตสาหกรรมเครื่องเชื่อม
MTP SingleMode การใช้งานแบบเดียว
อ้างอิง: EIA/TIA-604-5
รายละเอียดห้องพัก: SM APC: เครื่องเชื่อมสีเขียว + รถขี่สีดํา (MTP ความเสียมาตรฐาน)
SM APC: เครื่องเชื่อมสีเหลือง + รถขี่สีดํา (MTP ความสูญเสียต่ําสุด)
MTP มัลติโมด
อ้างอิง: EIA/TIA-604-5
รายละเอียดที่พัก:
- PC OM1 และ OM2: เครื่องเชื่อมสีเบจ + รองเท้าบูทสีดํา (MTP ความสูญเสียมาตรฐาน)
- PC OM3 และ OM4: เครื่องเชื่อม Aqua + รองเท้าดํา (MTP เสียน้อยแบบมาตรฐานและ Super)
- PC OM3 และ OM4: เครื่องเชื่อม Heather Violet + boot สีดํา (MTP เสียแบบมาตรฐาน)
มาตรฐานการปฏิบัติตาม
- ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755
- เทลคอร์เดีย GR-1435-CORE
- สอดคล้องกับ JIS C5982; TIA-604-5 (FOCIS5)
- การติดสายไฟแบบกระบวนตาม TIA-568-C
- สอดคล้องกับช่องไฟเบอร์ 10G
- 40G และ 100G สอดคล้องกับ IEEE 802.3
รายละเอียดออปติก
| ประเภทเส้นใย | รูปแบบเดียว |
| กว้างเส้นใย | 9/125um |
| การสูญเสียการใส่ | SM (G657A1) < 1.0dB |
| ผลกําไรเสีย | SM > 50dB |
| การทดสอบใส่-ดึง | มากกว่า 600 ครั้ง, IL < 0.5dB |
| อุณหภูมิการทํางาน | -40°C ถึง +80°C |
การทดสอบสายไฟเบอร์ออปติก
การทดสอบลุปแบ็ค ส่งสัญญาณจากอุปกรณ์การสื่อสารและลุปมันกลับมาเพื่อกําหนดการทํางานที่เหมาะสมหรือแก้ปัญหาโน้ดเครือข่ายที่บกพร่องลุปแบ็คทางออปติกส์ตรวจสอบความน่าเชื่อถือในการทํางานของอุปกรณ์โดยการนําสัญญาณที่ออกมาจากปลายส่ง (Tx) กลับสู่ปลายรับ (Rx) ของส่วนประกอบเดียวกัน.
การ ใช้ ใน การ ใช้
การทดสอบลุปแบ็กไฟเบอร์ออปติก (Fiber Optic loopback testing) ใช้กันทั่วไปในการตรวจสอบเครื่องรับสัญญาณไฟเบอร์ออปติก (transceivers) เนื่องจากเครื่องรับสัญญาณมีพอร์ตแยกสําหรับการรับและส่งสัญญาณการทดสอบลุปแบ็คให้วิธีที่เหมาะสมสําหรับการบํารุงรักษาเครื่องรับสัญญาณกระบวนการทดสอบเปรียบเทียบรูปแบบที่ส่งไปกับรูปแบบที่ได้รับเพื่อให้แน่ใจว่ามันเหมือนกันและไร้ความผิดพลาด
- โคลอโลเคชั่นกับ 40G หรือ 100G MPO/MTP อินเตอร์เฟซเทรนซิเวอร์
- การทดสอบความสามารถในการส่งและความรู้สึกของตัวรับของอุปกรณ์เครือข่ายไฟเบอร์ออปติก
กฎหมายการตั้งชื่อและข้อมูลการยืนยันลําดับ
เครื่องเชื่อมและช่องไฟเบอร์
Polarity (การจัดช่องทาง)
คู่มือการคัดเลือกสําหรับเครื่องรับสัญญาณเฉพาะเจาะจง
เมื่อเลือกลุปแบ็คสําหรับเครื่องรับสัญญาณ, พิจารณาประเภทของตัวเชื่อม, ประเภทของพลาสติก, และประเภทของเคเบิล. ตารางต่อไปนี้ให้คําแนะนําการเลือกสําหรับโมดูลเครื่องรับสัญญาณที่ใช้กันทั่วไป.
ผลิตภัณฑ์ MPO / MTP สายไฟเบอร์ออปติก Loopback ของซีโอนคอมมิวนิเคชั่น
7236013 ZCM1111HXA
8F MPO SM Fiber Optic Loopback Module/Cable
7236014 ZCM1121HXA
12F MPO SM โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
7236015 ZCM1141HXA
24F MPO SM Fiber Optic Loopback Module/Cable
7236016 ZCM1116HXA
8F MPO OM3 หลอดย้อนกลับไปไฟเบอร์ออปติก / สายเคเบิล
7236017 ZCM1126HXA
12F MPO OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
7236018 ZCM1146HXA
24F MPO OM3 โมดูลลุปแบ็คไฟเบอร์ออปติก / คาเบล
7236019 ZCM1117HXA
8F MPO OM4 โมดูลล็อปแบ็คไฟเบอร์ออปติค / คาเบล
7236020 ZCM1127HXA
12F MPO OM4 โมดูลลุปแบ็คไฟเบอร์ออปติค / คาเบล
7236021 ZCM1147HXA
24F MPO OM4 โมดูลลุปแบ็คไฟเบอร์ออปติก / เคเบิล
