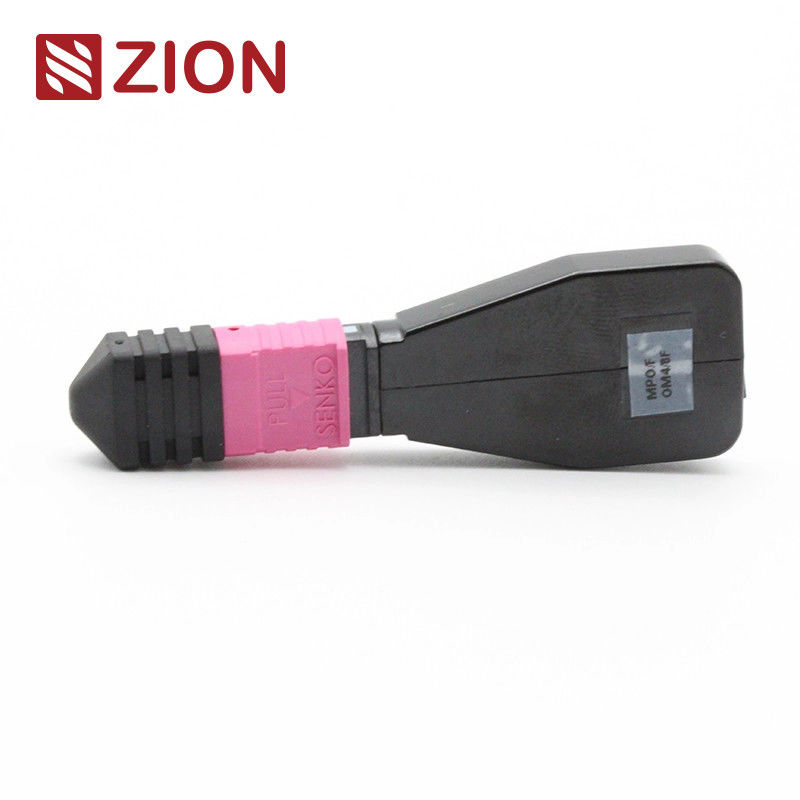

8 สายไฟเบอร์ MTP OM4 สายไฟเบอร์ออปติก Loopback Module สําหรับการทดสอบเครือข่าย 40/100G

ลุปแบ็ค MTP มีตัวเชื่อม MTP ที่นําปลายทั้งสองของไฟเบอร์ไปสู่ตัวเชื่อมเดียวกัน สร้างวงจรเส้นทางแสงที่สมบูรณ์แบบนี้ทําให้การทดสอบของอุปกรณ์การเปิดความสามารถและรับความรู้สึกโดยการส่งสัญญาณกลับไปที่แหล่งมันช่วยหาปรากฏการณ์เครือข่ายต่างๆ และทําให้การทดสอบและประเมินผลได้อย่างมีประสิทธิภาพขององค์ประกอบหรืออินเตอร์เฟสแต่ละชิ้นภายในเครือข่ายไฟเบอร์ออปติก.

มีให้บริการในหลายรูปแบบเพื่อรองรับเครื่องเชื่อม MTP 8-core, 12-core และ 24-core ด้วยรูปแบบไฟเบอร์ต่าง ๆ เพื่อตรงกับความต้องการของท่าทดสอบโมดูล 8F MTP Fiber Loopback โดยเฉพาะเจาะจงตรวจสอบและทดสอบเครื่องรับสัญญาณที่มีอินเตอร์เฟซ MTP สําหรับอุปกรณ์ 40GBASE-SR4/CSR4 QSFP+.

โมดูล MTP Loopback ให้สัญญาณลุปเพื่อทดสอบทั้งการส่งและการรับฟังก์ชัน พวกเขาถูกใช้อย่างแพร่หลายในสภาพแวดล้อมการทดสอบ โดยเฉพาะภายในเครือข่าย 40G และ 100G แบบปานกลาง These loopbacks connect the Transmit (TX) and Receive (RX) positions of MTP transceiver interfaces and can facilitate insertion loss testing of optical network segments when connected to MTP trunks and patch leads.

MTP เซ็นต์อ้างอิงแบบเดียว:EIA/TIA-604-5
รายละเอียดของ MTP Single Mode Housing:
• SM APC: เครื่องเชื่อมสีเขียว + เบตสีดํา (MTP ความสูญเสียมาตรฐาน)
• SM APC: เครื่องเชื่อมสีเหลือง + รองเท้าบูทสีดํา (MTP ความสูญเสียต่ําสุด)

อ้างอิง MTP Multimode:EIA/TIA-604-5
รายละเอียด MTP Multimode Housing:
• OM1 และ OM2 PC: เครื่องเชื่อมสีเบจ + เบตสีดํา (MTP ความสูญเสียมาตรฐาน)
• OM3 และ OM4 PC: เครื่องเชื่อม Aqua + รองเท้าบูทสีดํา (MTP ความสูญเสียแบบมาตรฐานและ Super Low Loss)
• OM3 และ OM4 PC: เครื่องเชื่อม Heather Violet + boot สีดํา (Standard Loss MTP)

การทดสอบลุปแบ็ค ส่งสัญญาณจากอุปกรณ์การสื่อสารและลุปมันกลับไปยังอุปกรณ์เดียวกัน เพื่อตรวจสอบการทํางานที่เหมาะสมหรือแก้ปัญหาของโน้ตเครือข่ายที่บกพร่องวงกลมแสงตรวจสอบความน่าเชื่อถือในการใช้งานของอุปกรณ์ โดยการนําสัญญาณที่ออกมาจากปลายส่ง (Tx) กลับสู่ปลายรับ (Rx) ของส่วนประกอบเดียวกัน.

การทดสอบลุปแบ็คไฟเบอร์ออปติก (Fiber Optic loopback testing) ใช้กันบ่อยในการตรวจสอบเครื่องรับสัญญาณไฟเบอร์ออปติก (transceivers) เนื่องจากเครื่องรับสัญญาณมีพอร์ตแยกสําหรับการรับและส่งสัญญาณแสงการทดสอบลุปแบ็คให้วิธีที่สะดวกที่สุดสําหรับการบํารุงรักษาเครื่องรับสัญญาณกระบวนการทดสอบจะนําสัญญาณเลเซอร์จากท่าทางส่งกลับไปที่ท่าทางรับ จากนั้นจะเปรียบเทียบรูปแบบที่ส่งและรับ เพื่อให้แน่ใจว่ามันเหมือนกันและไร้ความผิดพลาด

เมื่อเลือกลุปแบ็คสําหรับเครื่องรับสัญญาณ, พิจารณาประเภทของตัวเชื่อม, ประเภทของพลาสติก, และประเภทของเคเบิล. ตารางต่อไปนี้ให้คําแนะนําการเลือกสําหรับโมดูลเครื่องรับสัญญาณที่ใช้กันทั่วไป.

สายไฟเบอร์ออปติกเหล่านี้ถูกบรรจุในบรรจุที่คุ้มกันได้ดีและใช้ได้ง่าย โดยมีเครื่องหมายและเครื่องหมายจาก OMC เป็นมาตรฐาน ขนาดกระดาษที่มีอยู่รวมถึง 34 × 22 × 15 ซม, 44 × 34 × 24 ซม, และ 54 × 39 × 34 ซม.การเลือกกล่องขึ้นอยู่กับปริมาณการสั่งซื้อมีตัวเลือกการบรรจุที่กําหนดเอง
