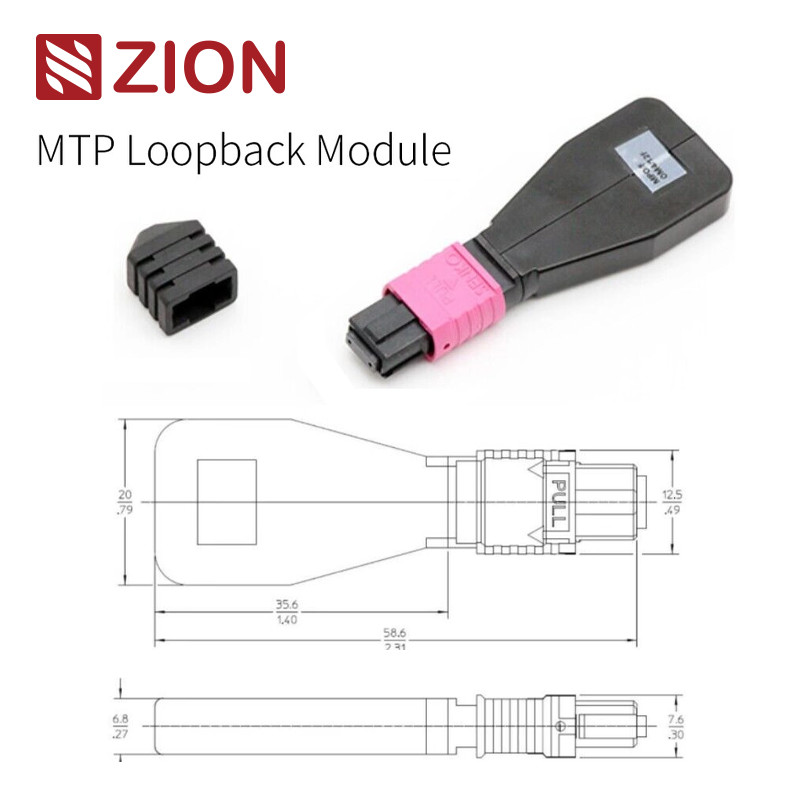

12 สายใย MTP OM4 โมดูล Loopback สายใยออปติก สําหรับการทดสอบเครือข่าย 40/100G

โมดูล / สาย Loopback ไฟเบอร์ออปติก MTP OM4 12F ประสิทธิภาพสูง ออกแบบมาสำหรับการทดสอบและตรวจสอบอุปกรณ์เครือข่ายในแอปพลิเคชัน 40G/100G

Loopback MTP ประกอบด้วยจัมเปอร์ไฟเบอร์ MTP ที่กำหนดค่าในรูปแบบ loopback เชื่อมต่อปลายทั้งสองด้านของไฟเบอร์เข้ากับขั้วต่อ MTP เดียวเพื่อสร้างเส้นทางแสงต่อเนื่องภายในขั้วต่อเดียวกัน ซึ่งช่วยให้สามารถทดสอบความจุในการเปิดตัวอุปกรณ์และความไวในการรับสัญญาณ โดยเฉพาะอย่างยิ่งในการสื่อสารเครือข่าย 40/100G โดยการส่งสัญญาณกลับเพื่อระบุปัญหาที่อาจเกิดขึ้นต่างๆ และประเมินส่วนประกอบหรืออินเทอร์เฟซแต่ละรายการบนเครือข่ายไฟเบอร์ได้อย่างมีประสิทธิภาพ

มีให้เลือกหลายแบบเพื่อรองรับขั้วต่อ MTP 8 คอร์, 12 คอร์ และ 24 คอร์ พร้อมการจัดเรียงไฟเบอร์ต่างๆ เพื่อให้ตรงกับข้อกำหนดของพอร์ตทดสอบ

โมดูล Loopback MTP ให้สัญญาณวนซ้ำเพื่อทดสอบฟังก์ชันการส่งและรับ ซึ่งใช้กันอย่างแพร่หลายในสภาพแวดล้อมการทดสอบ โดยเฉพาะอย่างยิ่งภายในเครือข่ายออปติกแบบขนาน 40G และ 100G Loopback ได้รับการออกแบบมาเพื่อเชื่อมโยงตำแหน่ง Transceiver (TX) และ Receiver (RX) ของอินเทอร์เฟซตัวรับส่งสัญญาณ MTP ซึ่งอำนวยความสะดวกและเร่งการทดสอบ IL ของส่วนเครือข่ายออปติกเมื่อเชื่อมต่อกับ MTP trunks/patch leads

อ้างอิง: EIA/TIA-604-5

อ้างอิง: EIA/TIA-604-5

การทดสอบ loopback จะส่งสัญญาณจากอุปกรณ์สื่อสารและวนกลับไปยังอุปกรณ์เดียวกันเพื่อตรวจสอบการทำงานที่เหมาะสมและแก้ไขปัญหาโหนดเครือข่ายที่บกพร่อง Loopback แบบออปติกโดยเฉพาะจะตรวจสอบความน่าเชื่อถือในการทำงานของอุปกรณ์โดยการกำหนดเส้นทางสัญญาณที่ปล่อยออกมาจากปลายส่ง (Tx) ของส่วนประกอบที่ใช้งานกลับไปยังปลายรับ (Rx) ของส่วนประกอบเดียวกันโดยใช้สายเคเบิลหรือโมดูล loopback ไฟเบอร์ออปติก

การทดสอบ loopback ไฟเบอร์ออปติกส่วนใหญ่ใช้สำหรับการตรวจสอบตัวรับส่งสัญญาณไฟเบอร์ออปติก เนื่องจากตัวรับส่งสัญญาณมีพอร์ตแยกสำหรับการรับและส่งสัญญาณแสง การทดสอบ loopback จึงเป็นวิธีที่สะดวกที่สุดสำหรับการบำรุงรักษาตัวรับส่งสัญญาณ กระบวนการทดสอบจะกำหนดเส้นทางสัญญาณเลเซอร์จากพอร์ตเครื่องส่งกลับไปยังพอร์ตเครื่องรับ โดยเปรียบเทียบรูปแบบที่ส่งกับรูปแบบที่ได้รับเพื่อให้แน่ใจว่ามีประสิทธิภาพเหมือนกันและปราศจากข้อผิดพลาด

เมื่อเลือก loopback สำหรับตัวรับส่งสัญญาณเฉพาะ ให้พิจารณาประเภทขั้วต่อ ประเภทการขัดเงา และประเภทสายเคเบิล ตารางต่อไปนี้ให้คำแนะนำในการเลือกสำหรับโมดูลตัวรับส่งสัญญาณที่ใช้กันทั่วไป

สายไฟเบอร์ออปติกเหล่านี้บรรจุในบรรจุภัณฑ์ที่จัดการง่ายและได้รับการปกป้องอย่างดี พร้อมฉลาก OMC เป็นมาตรฐาน ขนาดกล่องที่มี ได้แก่ 34×22×15 ซม., 44×34×24 ซม. และ 54×39×34 ซม. โดยเลือกตามปริมาณการสั่งซื้อ ตัวเลือกบรรจุภัณฑ์แบบกำหนดเองมีให้เลือก

ตัวเลือกการปรับแต่ง ได้แก่:
