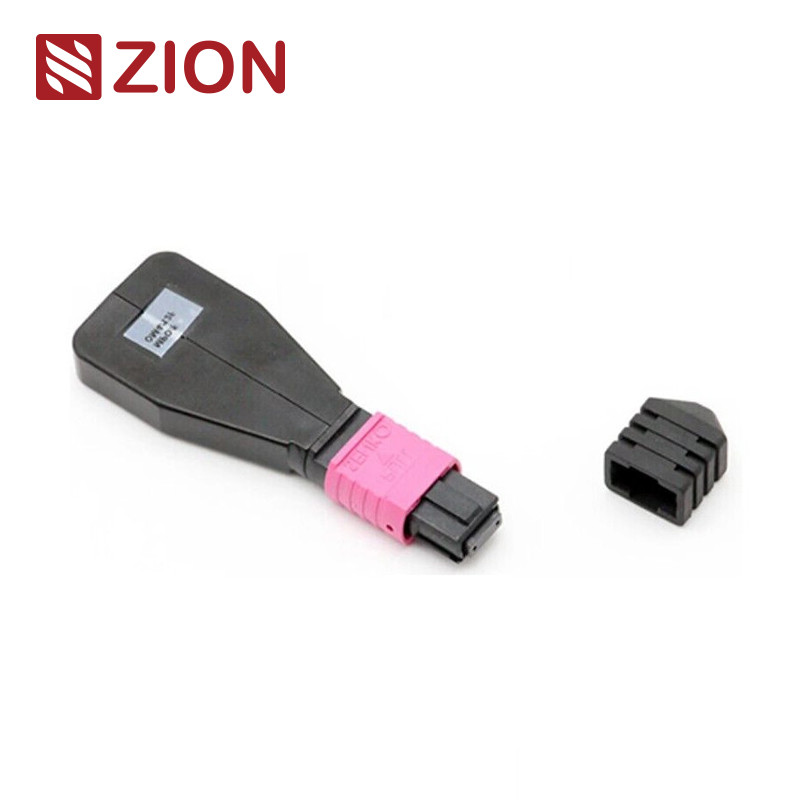

สายเคเบิลโมดูล Loopback ไฟเบอร์ออปติก MTP OM4 24 เส้นใย
โมดูล/สายเคเบิล Loopback ไฟเบอร์ออปติก MTP OM4 24F ได้รับการออกแบบมาเพื่อการทดสอบและตรวจสอบอุปกรณ์เครือข่ายความเร็วสูงในแอปพลิเคชัน 40G และ 100G
รหัส Zion: ZCM2147HXA1
คำอธิบาย Zion: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP OM4 24F
Loopback MTP ประกอบด้วยขั้วต่อ MTP ที่มีปลายทั้งสองด้านของไฟเบอร์ที่สิ้นสุดภายในขั้วต่อเดียวกัน สร้างเส้นทางแสงแบบวนรอบที่สมบูรณ์ การกำหนดค่านี้ช่วยให้สามารถทดสอบความสามารถในการเปิดตัวอุปกรณ์และความไวในการรับสัญญาณ โดยเฉพาะอย่างยิ่งในการสื่อสารเครือข่าย 40/100G ด้วยการส่งสัญญาณกลับไปยังแหล่งกำเนิด จะช่วยระบุปรากฏการณ์เครือข่ายต่างๆ และอำนวยความสะดวกในการทดสอบและประเมินส่วนประกอบและอินเทอร์เฟซเครือข่ายไฟเบอร์อย่างมีประสิทธิภาพ
ตัวเลือกการกำหนดค่า
มีให้เลือกหลายรูปแบบไฟเบอร์เพื่อรองรับข้อกำหนดการทดสอบที่แตกต่างกัน:
- MTP 8 คอร์สำหรับอุปกรณ์ 40GBASE-SR4/CSR4 QSFP+
- MTP 12 คอร์สำหรับอุปกรณ์ 40GBASE-SR4 QSFP+ หรือ 100GBASE-SR4
- MTP 24 คอร์สำหรับอุปกรณ์ 100GBASE-SR10 CXP/CFP
แอปพลิเคชันการทดสอบ
โมดูล Loopback MTP ให้สัญญาณวนซ้ำเพื่อทดสอบฟังก์ชันการส่งและรับสัญญาณ มีการใช้กันอย่างแพร่หลายในสภาพแวดล้อมการทดสอบ โดยเฉพาะอย่างยิ่งภายในเครือข่ายออปติกแบบขนาน 40G และ 100G Loopback เชื่อมต่อตำแหน่งเครื่องส่งสัญญาณ (TX) และเครื่องรับสัญญาณ (RX) ของอินเทอร์เฟซตัวรับส่งสัญญาณ MTP ซึ่งอำนวยความสะดวกและเร่งการทดสอบการสูญเสียการแทรก (IL) ของส่วนเครือข่ายออปติกเมื่อเชื่อมต่อกับ MTP trunks และสายแพทช์
มาตรฐานตัวเชื่อมต่อ
MTP Singlemode
อ้างอิง: EIA/TIA-604-5
รายละเอียดตัวเรือน: SM APC: ขั้วต่อสีเขียว + บูทสีดำ (MTP การสูญเสียมาตรฐาน)
SM APC: ขั้วต่อสีเหลือง + บูทสีดำ (MTP การสูญเสียต่ำพิเศษ)
MTP Multimode
อ้างอิง: EIA/TIA-604-5
รายละเอียดตัวเรือน: OM1&OM2 PC: ขั้วต่อสีเบจ + บูทสีดำ (MTP การสูญเสียมาตรฐาน)
OM3&OM4 PC: ขั้วต่อสีฟ้า + บูทสีดำ (MTP การสูญเสียมาตรฐานและต่ำพิเศษ)
OM3&OM4 PC: ขั้วต่อสีม่วง Heather + บูทสีดำ (MTP การสูญเสียมาตรฐาน)
เป็นไปตามมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) สอดคล้อง
- การเดินสายแบบมีโครงสร้างตาม TIA-568-C
- สอดคล้องกับ 10G Fiber Channel
- สอดคล้องกับ 40G และ 100G IEEE 802.3
- ข้อมูลจำเพาะทางแสง
รายการ
| พารามิเตอร์ |
ประเภทไฟเบอร์ |
| Singlemode |
เส้นผ่านศูนย์กลางไฟเบอร์ |
| 9/125um |
การสูญเสียการแทรก |
| SM(G657A1)＜1.0dB |
การสูญเสียการส่งกลับ |
| SM＞50dB |
การทดสอบการดึง-ใส่ |
| มากกว่า 600 ครั้ง, IL＜0.5dB |
อุณหภูมิในการทำงาน |
| -40℃~ +80℃ |
การทดสอบ Loopback ไฟเบอร์ออปติก |
การทดสอบ Loopback จะส่งสัญญาณจากอุปกรณ์สื่อสารและวนกลับไปยังอุปกรณ์เดียวกันเพื่อตรวจสอบการทำงานที่เหมาะสมหรือแก้ไขปัญหาเครือข่าย Loopback ไฟเบอร์ออปติกจะทดสอบความน่าเชื่อถือในการทำงานของอุปกรณ์ออปติกโดยเฉพาะ โดยกำหนดเส้นทางสัญญาณจากพอร์ตส่งสัญญาณ (Tx) กลับไปยังพอร์ตรับสัญญาณ (Rx) ของส่วนประกอบเดียวกัน
แอปพลิเคชัน
การทดสอบ Loopback ไฟเบอร์ออปติกมักใช้สำหรับการตรวจสอบตัวรับส่งสัญญาณไฟเบอร์ออปติก เนื่องจากตัวรับส่งสัญญาณมีพอร์ตแยกสำหรับการรับและส่งสัญญาณแสง การทดสอบ Loopback จึงเป็นวิธีที่สะดวกที่สุดสำหรับการบำรุงรักษาตัวรับส่งสัญญาณ กระบวนการทดสอบจะเปรียบเทียบรูปแบบที่ส่งกับรูปแบบที่ได้รับเพื่อให้แน่ใจว่าเหมือนกันและไม่มีข้อผิดพลาด
เข้ากันได้กับตัวรับส่งสัญญาณอินเทอร์เฟซ 40G หรือ 100G MPO/MTP
- ใช้สำหรับการทดสอบความสามารถในการส่งสัญญาณและความไวของตัวรับสัญญาณของอุปกรณ์เครือข่ายไฟเบอร์ออปติก
- กฎการตั้งชื่อและการยืนยันคำสั่งซื้อ
ตัวเชื่อมต่อและ Fiber Channel
ขั้ว (การจัดตำแหน่งช่องสัญญาณ)
คู่มือการเลือกตัวรับส่งสัญญาณ
เมื่อเลือก Loopback สำหรับตัวรับส่งสัญญาณเฉพาะ ให้พิจารณาประเภทตัวเชื่อมต่อ ประเภทการขัดเงา และความเข้ากันได้ของประเภทสายเคเบิล
Zion Communication Hot MPO Fiber Optic Loopbacks
กลุ่มผลิตภัณฑ์ทั้งหมดประกอบด้วย:
7236013 ZCM1111HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO SM 8F
- 7236014 ZCM1121HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO SM 12F
- 7236015 ZCM1141HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO SM 24F
- 7236016 ZCM1116HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO OM3 8F
- 7236017 ZCM1126HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO OM3 12F
- 7236018 ZCM1146HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO OM3 24F
- 7236019 ZCM1117HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO OM4 8F
- 7236020 ZCM1127HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO OM4 12F
- 7236021 ZCM1147HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MPO OM4 24F
- 7236022 ZCM2111HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP SM 8F
- 7236023 ZCM2121HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP SM 12F
- 7236024 ZCM2141HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP SM 24F
- 7236025 ZCM2116HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP OM3 8F
- 7236026 ZCM2126HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP OM3 12F
- 7236027 ZCM2146HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP OM3 24F
- 7236028 ZCM2117HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP OM4 8F
- 7236029 ZCM2127HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP OM4 12F
- 7236030 ZCM2147HXA: โมดูล / สายเคเบิล Loopback ไฟเบอร์ออปติก MTP OM4 24F
- บรรจุภัณฑ์
สายเคเบิลไฟเบอร์ออปติกเหล่านี้บรรจุในบรรจุภัณฑ์ที่ได้รับการปกป้องอย่างดีและจัดการได้ง่าย ซึ่งติดป้ายกำกับและทำเครื่องหมายโดย OMC ตามค่าเริ่มต้น ขนาดกล่องมาตรฐาน ได้แก่ 34×22×15 ซม., 44×34×24 ซม. และ 54×39×34 ซม. โดยมีการเลือกตามปริมาณ มีตัวเลือกบรรจุภัณฑ์แบบกำหนดเอง
บริการ OEM/ODM
ตัวเลือกการปรับแต่ง ได้แก่:
สีสายเคเบิล ข้อความการพิมพ์ วัสดุแจ็คเก็ตสายเคเบิล สีตัวเชื่อมต่อ
- ป้าย OEM, วงแหวนระบุ, ป้ายสายเคเบิล, กล่อง, เครื่องหมายการขนส่ง
- ระดับคุณภาพที่แตกต่างกันเพื่อตอบสนองความต้องการเฉพาะ
- กลุ่มผลิตภัณฑ์ที่ครอบคลุมของเราประกอบด้วยสายแพทช์ fan-out MPO/MTP ถึง LC และสายรัดแบบตรงสำหรับการใช้งานเครือข่ายออปติก
