ซีออนโค้ดและคําอธิบาย

ซีออนโค้ด:ZCM16157X

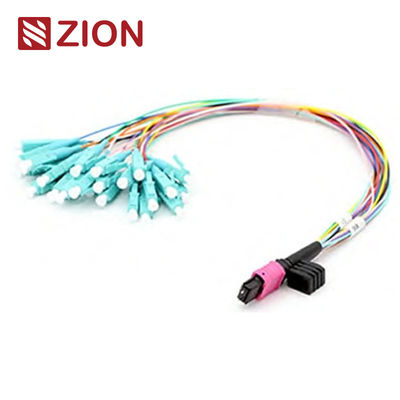

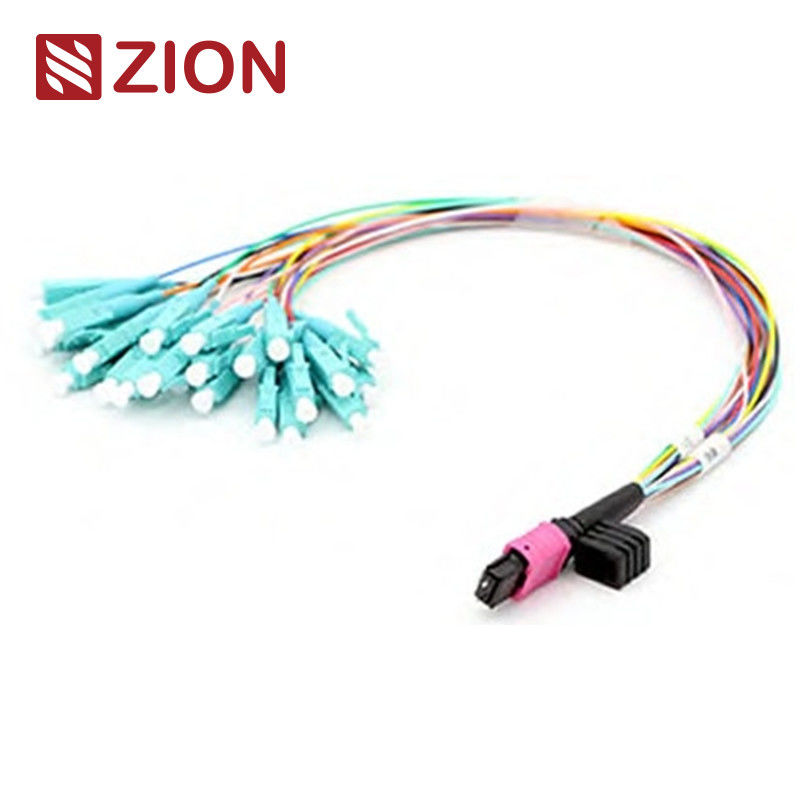

ซิออน คําอธิบาย:24F MPO (ชาย) - LC Fan-out 0.9mm 30-35cm แพทชเคเบิล

ภาพรวมสินค้า

รายการ24F MPO-LC คาเบิ้ลปาทช์ออกแบบเพื่อเชื่อมต่อMPO 24 ใยเครื่องเชื่อมต่อLCเครื่องเชื่อม

ซึ่งเป็นที่เหมาะสมสําหรับสภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง10G,40G,

และ100Gการใช้งาน เช่น100GBASE-SR10 CXP/CFPการเชื่อมโยงระหว่างทาง100GBASE-LR4สายแสง

สายเชื่อม มันคือสายพับที่สั้น30-35 ซม., ให้ความจุลุยและความยืดหยุ่นใน

สถานที่ที่จํากัด

รายละเอียดเทคนิค

• การตั้งค่าเส้นใย:MPO 24 สายใย ถึง 12 สายใย LC (Fan-out configuration)
• ประเภทเคเบิล:0.9 มิลลิเมตร สายพับกลม
• ความยาว:30-35 ซม. ออกแบบมาเพื่อเชื่อมต่อพาร์ทช์สั้น
• ประเภทของเครื่องเชื่อม:

เครื่องเชื่อม MPO:เพศชาย (สอดคล้อง IEC 61754-7)

เครื่องเชื่อม LC:เครื่องเชื่อมไฟเบอร์เดียวในอีกด้านหนึ่ง

มีให้เลือกในรูปแบบต่างๆ เช่น LC/SC/FC/ST

มาตรฐานอุตสาหกรรม

• เครื่องเชื่อม MPO:
  • สภาพเดี่ยว (APC 8 องศาเคลือบ):
    • SM APC (เครื่องเชื่อมสีเขียว + รถขี่สีดํา) สําหรับ MPO ความเสียแบบมาตรฐาน
    • SM APC (สายเชื่อมเหลือง + รองเท้ารองเท้าดํา) สําหรับ MPO ความสูญเสียที่ต่ํามาก
  • มัลติโมด (PC Flat Polish):
    • OM1&OM2 PC (เครื่องเชื่อมสีเบจ + เบตสีดํา) สําหรับ MPO ความสูญเสียแบบมาตรฐาน
    • OM3&OM4 PC (Aqua connectors + black boot) สําหรับ MPO ความสูญเสียแบบมาตรฐานและความสูญเสียที่ต่ํามาก
• ตอบสนองมาตรฐาน:

IEC 61754-7 IEC 61755 เทลคอร์เดีย GR-1435-CORE JIS C5982

สอดคล้องกับ TIA-604-5 (FOCIS5)(สายเคเบิลโครงสร้างต่อTIA-568-C)

สอดคล้องกับช่องไฟเบอร์ 10G.

ไออีอี 8023(40G และ 100G ที่สอดคล้อง)

ลักษณะสําคัญ

• การสูญเสียการใส่ที่ต่ํา & การสูญเสียการคืนที่สูง:
  รับประกันการส่งสัญญาณที่มั่นคงและมีประสิทธิภาพ ลดการสูญเสียสัญญาณให้น้อยที่สุด

• เครื่องเชื่อม MPO หลายเส้นใย:
  เครื่องเชื่อม MPO ขนาด 24 สายไฟเบอร์รองรับการส่งสัญญาณความเร็วสูง และช่วยประหยัดพื้นที่ในอุปกรณ์ที่มีความหนาแน่นสูง

• ปรับปรุงให้เหมาะกับการใช้งานความเร็วสูง:

  • รองรับกับ100GBASE-SR10,100GBASE-LR4และ40GBASE-SR4การใช้งาน
  • ออกแบบเพื่อการเชื่อมต่อศูนย์ข้อมูลและสายไฟเบอร์ออปติกไปยังอาคารการแก้ไข

• ความทนทานและความน่าเชื่อถือ
  ทดสอบ200 การจับคู่มีน้อยกว่า00.3dBการเปลี่ยนแปลงการสูญเสียการใส่

  • ความแข็งแรงในการดึง:ราคาสูงกว่า70Nสําหรับผลงานทางกายภาพที่น่าเชื่อถือ

• วัสดุเส้นใยคุณภาพสูง
  ประเภทของเส้นใยที่มีให้ใช้ได้หลายประเภท เช่นOM1, OM2, OM3, OM4, OM5และG657A/Bสายใย

การใช้งาน

• ศูนย์ข้อมูล:
  ออกแบบมาเพื่อรับรองความต้องการการเชื่อมต่อสายไฟฟ้าความหนาแน่นสูงของศูนย์ข้อมูล

• สายไฟฟ้าออปติกไปยังอาคาร (FTTB):
  ใช้ในการเชื่อมต่อพื้นฐานไฟเบอร์ออปติกกับอาคาร

• อุปกรณ์รับสัญญาณ:
  เครื่องเชื่อมต่อไฟเบอร์ภายในสําหรับอุปกรณ์ออทคิตรความเร็วสูง (เช่นQSFP+,100Gเครื่องรับสัญญาณแสง)

• เครือข่ายความหนาแน่นสูง:
  เหมาะสําหรับเครือข่ายที่ต้องการการเชื่อมต่อที่ปรับปรุง, ต่ําโปรไฟล์, ความกว้างแบนด์วิทสูง

สายไฟฟ้า MPO ราคาถูกของซีโอน คอมมิวนิเคชั่น

• ZCM16117Xรางวัล8F MPO (ชาย) - LC Fan-out 0.9mm 30-35cm แพทช์เคเบิล

จํานวนเส้นใย:8 สายใย (MPO ถึง LC)

ประเภทของเครื่องเชื่อม:MPO (Male) ในปลายหนึ่ง สายเชื่อม LC ในปลายอื่น

ประเภทเคเบิล:0.9 มิลลิเมตร สายพัดลมขนาดสูง

ความยาว:30-35 ซม. ออกแบบมาเพื่อเชื่อมต่อพาร์ทช์สั้น

การใช้งาน:เหมาะสําหรับศูนย์ข้อมูลความหนาแน่นสูงและสภาพแวดล้อมเครือข่ายที่ต้องการคอมแพ็คต์ที่น่าเชื่อถือ

การเชื่อมต่อไฟเบอร์

• ZCM16127Xรางวัล12F MPO (ชาย) - LC Fan-out 0.9mm 30-35cm แพทชเคเบิล

จํานวนเส้นใย:12 ใย (MPO ถึง LC)

ประเภทของเครื่องเชื่อม:เครื่องเชื่อม MPO (ชาย) และ LC

ประเภทเคเบิล:0สายไฟฟันออกขนาด.9 มิลลิเมตร ออกแบบมาเพื่อการแก้ไขการปะทะที่คอมพัคต์

ความยาว:30-35 ซม.

การใช้งาน:เหมาะสําหรับการใช้งานความเร็วสูง รวมถึงเครือข่าย 40G และ 100G ในศูนย์ข้อมูล

• ZCM16157Xรางวัล24F MPO (ชาย) - LC Fan-out 0.9mm 30-35cm แพทชเคเบิล

จํานวนเส้นใย:24 ใย (MPO ถึง LC)

ประเภทของเครื่องเชื่อม:เครื่องเชื่อม MPO (ชาย) และ LC

ประเภทเคเบิล:0สายพับขนาด.9 มิลลิเมตร ให้ความหนาแน่นสูง และใช้พื้นที่ที่ประหยัด

ความยาว:30-35 ซม.

การใช้งาน:ปรับปรุงให้ใช้ได้ใน 100G และ 40G การเชื่อมต่อศูนย์ข้อมูลและเครือข่ายไฟเบอร์ออปติกความเร็วสูง

• ZCM26117Xรางวัล8F MTP (ชาย) - LC Fan-out 0.9mm 30-35cm แพทช์เคเบิล

จํานวนเส้นใย:8 สายใย (MTP ถึง LC)

ประเภทของเครื่องเชื่อม:MTP (Male) ในปลายหนึ่ง สายเชื่อม LC ในอีกปลายหนึ่ง

ประเภทเคเบิล:0.9 มิลลิเมตร ไฟฟันออกเคเบิล

ความยาว:30-35 ซม.

การใช้งาน:ใช้ในสภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูงสําหรับการเชื่อมต่อระหว่าง MTP และ LC

อุปกรณ์เครือข่าย

• ZCM26127Xรางวัล12F MTP (ชาย) - LC Fan-out 0.9mm 30-35cm แพทช์เคเบิล

จํานวนเส้นใย:12 สายใย (MTP ถึง LC)

ประเภทของเครื่องเชื่อม:เครื่องเชื่อม MTP (Male) ไปยัง LC

ประเภทเคเบิล:0สายเคเบิลขนาด.9 มิลลิเมตร สําหรับการจัดการไฟเบอร์ที่มีประสิทธิภาพ

ความยาว:30-35 ซม.

การใช้งาน:เหมาะสําหรับเครือข่าย 40G และ 100G เหมาะสําหรับสภาพแวดล้อมที่มีความหนาแน่นสูง เช่น ศูนย์ข้อมูล

• ZCM26157Xรางวัล24F MTP (ชาย) - LC Fan-out 0.9mm 30-35cm แพทช์เคเบิล

จํานวนเส้นใย:24 ใย (MTP ถึง LC)

ประเภทของเครื่องเชื่อม:เครื่องเชื่อม MTP (Male) และ LC

ประเภทเคเบิล:0.9 มิลลิเมตร คาเบิ้ลพัดลมขนาดสูง

ความยาว:30-35 ซม.

การใช้งาน:เหมาะสําหรับ 100G, 40G และการใช้งานศูนย์ข้อมูลความหนาแน่นสูง ที่ต้องการการปรับพื้นที่ที่ประหยัด

กฎหมายการตั้งชื่อและข้อมูลการยืนยันคําสั่ง:

ช่องสายไฟเบอร์

รายละเอียดของวัสดุ

การบรรจุ

แพ็คเกจเคเบิลไฟเบอร์ออปติกส์ที่ใช้ได้ง่ายและคุ้มกันได้ดีนี้ถูกติดป้ายและติดป้ายโดย OMC เป็นแบบเบื้องต้น

ขนาดกระดาษกระดาษมาตรฐาน: 34*22*15 ซม; 44*34*24 ซม ; 54*39*34 ซม.

แพ็คเกจสามารถปรับแต่งได้

บริการ OEM/ODM สําหรับคุณ

• สีสายเคเบิล คําพิมพ์ วัสดุของสายเคเบิล
• สัญลักษณ์ OEM สัญลักษณ์วงแหวน สัญลักษณ์เคเบิล,กล่อง สัญลักษณ์การส่ง
• ระดับคุณภาพที่แตกต่างกัน
