8 สายไฟเบอร์ MTP ถึง LC

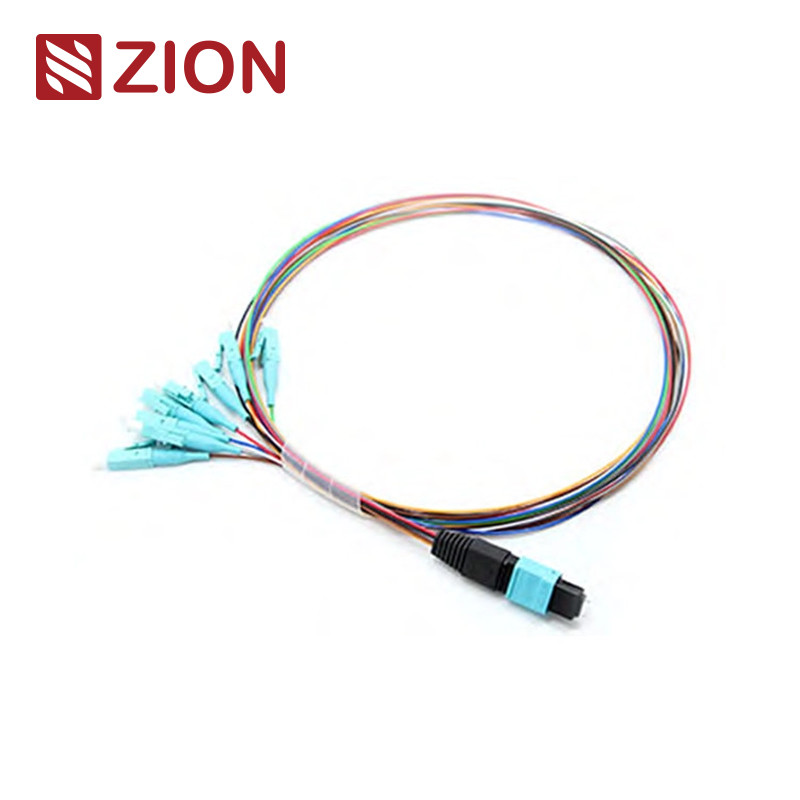

8F MTP ((ชาย) -LC Fan-out 0.9mm 30-35cm แพทชเคเบิล
การระบุผลิตภัณฑ์
ซีออนโค้ด:ZCM16117X
ซิออน คําอธิบาย:8F MTP ((ชาย) -LC Fan-out 0.9mm 30-35cm สายพับ
เครื่องเชื่อม MTP คือ เครื่องเชื่อมพับหลายเส้นใยที่ออกแบบมาสําหรับสภาพแวดล้อมที่มีความหนาแน่นสูง ระบบการเชื่อมต่อก่อนนี้ถูกใช้เป็นหลักในศูนย์ข้อมูล, การใช้งานไฟเบอร์สู่อาคาร,และการเชื่อมต่อภายในอุปกรณ์เครื่องรับสัญญาณทางออนไลน์ เช่น 40G, 100G และ QSFP+ โมดูล
ประเภทเครื่องเชื่อม MTP ได้แยกกันตามกฎ IEC 61754-7 โดยจํานวนแกน, เพศ (ชาย / หญิง) และชนิดการเคลือบ (PC หรือ APC)
คาเบิ้ลเชือก 8 สายใยนี้ทําให้สามารถเชื่อมต่อตรงระหว่าง QSFP + กับ (4) สนาม SFP + โดยไม่ต้องใช้แผ่นพลาชหรือกระดูกกลางมันถูกออกแบบมาโดยเฉพาะ เพื่อการปรับปรุงไฟเบอร์ความหนาแน่นสูง ในศูนย์ข้อมูล ที่การปรับปรุงพื้นที่และการจัดการสายไฟเบอร์ที่ง่ายเป็นสิ่งสําคัญ.
มาตรฐานอุตสาหกรรมและรายละเอียด
มาตรฐานเครื่องเชื่อม MTP
MTP เซ็นต์อ้างอิงแบบเดียว:EIA/TIA-604-5
รายละเอียดที่พัก:SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MTP)
SM APC: เครื่องเชื่อมสีเหลือง + กระเป๋าสตาร์ทสีดํา (MTP ความสูญเสียสูงสุด)
อ้างอิง MTP Multimode:EIA/TIA-604-5
รายละเอียดที่พัก:PC OM1&OM2: เครื่องเชื่อมสีเบจ + รองเท้าดํา
PC OM3&OM4: เครื่องเชื่อม Aqua + รองเท้าบูทสีดํา
OM3&OM4 PC: เครื่องเชื่อม Heather Violet+บูทสีดํา
- ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) ที่สอดคล้อง
- การติดสายไฟแบบกระบวนตาม TIA-568-C
- สอดคล้องกับช่องไฟเบอร์ 10G
- 40G และ 100G สอดคล้องกับ IEEE 802.3
มาตรฐานเครื่องเชื่อมอื่น ๆ
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 และ JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 และ JIS C5973
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326 IEC61754-13 และ JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326 IEC61754-2 และ JIS C5973
- E2000: IEC61754-15
ประเภทเส้นใยที่มี
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
รายละเอียดผลประกอบการทางออนไลน์
การสูญเสียการใส่
MTP Singlemode (APC) ระบบการใช้งาน:
การสูญเสียแบบมาตรฐาน: ≤0.75dB ((สูงสุด), ≤0.50dB ((ทั่วไป)
ความสูญเสียต่ํามาก: ≤0.35dB ((สูงสุด), ≤0.20dB ((ทั่วไป)
MTP Multimode (PC)
การสูญเสียแบบมาตรฐาน: ≤0.6dB ((สูงสุด), ≤0.50 ((ทั่วไป)
ความสูญเสียต่ํามาก: ≤0.35dB ((สูงสุด), ≤0.20dB ((ทั่วไป)
LC/SC/FC/ST รูปแบบเดียว (APC):≤0.3dB
LC/SC/FC/ST มัลติโมด (PC):≤0.3dB
ผลกําไรเสีย
MTP Singlemode (APC) ระบบการใช้งาน:≥ 60dB
MTP Multimode (PC)≥ 25dB
LC/SC/FC/ST:APC≥60dB; UPC≥50dB
ข้อมูลการใช้งานของเครื่องจักรและสิ่งแวดล้อม
- ความทนทาน: <0.3dB การเปลี่ยนแปลงทั่วไป (200 การจับคู่)
- ความสามารถในการแลกเปลี่ยน: ≤0.2dB
- การทดสอบการดึงใส่: 500 ครั้ง, IL<0.5dB
- ความแข็งแรงในการดึง: > 70N
- ระยะเวลาการติดต่อ: > 600
- อุณหภูมิการทํางาน: -40°C ถึง +85°C
ลักษณะสําคัญ
การสูญเสียการใส่ที่ต่ํา, การสูญเสียผลตอบแทนที่สูง
เครื่องเชื่อมหลายเส้นใยบน MT (4,8,12สายใย)
ทางแก้ไขการฆ่าตัวจํานวนมากที่ประหยัด
ออกแบบสําหรับการใช้งานความสูญเสียต่ําและความสูญเสียมาตรฐาน
สายเคเบิลกลมกระชับกระชับ, สายเคเบิลโอวาล และสายเทปเปลือย
กล่องที่มีรหัสสีเพื่อการระบุง่าย
ความสามารถในการซ้ําซ้ําและการแลกเปลี่ยนที่ดี
ข้อดีของสินค้า
- คุณภาพสูง - โรงงานเสร็จก่อน, ทดสอบด้วยเอกสาร
- ประหยัดพื้นที่ - กว้างขนาดเล็ก ลดปริมาณสายไฟฟ้าในศูนย์ข้อมูล
ประหยัดในเวลา - การออกแบบพล็อกและเล่นลดเวลาการติดตั้ง
การประกอบเคเบิลความหนาแน่นสูงนี้ถูกใช้ในสามพื้นที่หลัก:
- บรรยากาศศูนย์ข้อมูลความหนาแน่นสูง
- การใช้งานไฟเบอร์ในอาคาร
- การเชื่อมต่อภายในอุปกรณ์ไฟเบอร์ออปติก
ขนาดกระป๋องมาตรฐาน: 34×22×15 ซม; 44×34×24 ซม; 54×39×34 ซม. การเลือกกระป๋องขึ้นอยู่กับปริมาณการสั่งซื้อ. การบรรจุตามสั่งได้
