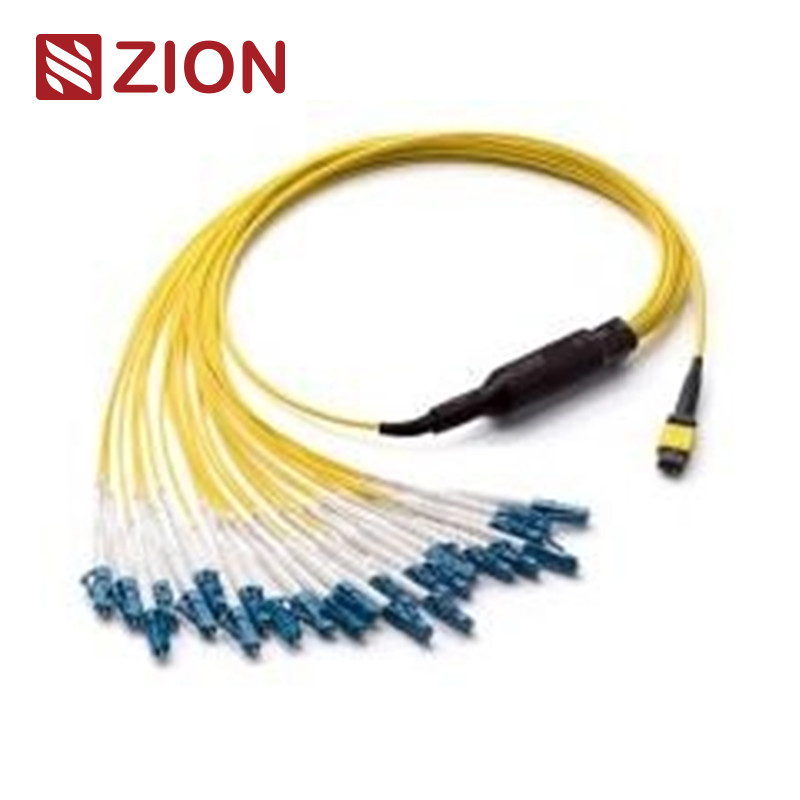

24 ไฟเบอร์ MPO ถึง LC ไฟเบอร์ออปติกโหมดเดียว MPO-LC 2.0 มม. สายรัดแบบตรง

โค้ดซีโอน: ZCM11A52HIAXรางวัล24F MPO SM สายไฟเบอร์ออปติก MPO-LC 2.0mm

นี่คือMPO (Multi-Fiber Push On) ขนาด 24 สายใยสู่ LCสายการ์นส์ตรง2.0 มม.สายเคเบิลที่ออกแบบมาสําหรับการใช้งานไฟเบอร์ออปติกความหนาแน่นสูงในศูนย์ข้อมูล

ลักษณะสินค้า

• จํานวนเส้นใย: 24 สายใย (MPO ถึง LC)
• เครื่องเชื่อม:
  • MPO (หญิง)ด้านหนึ่งLC(uniboot หรือ simplex) ในอีกด้านหนึ่ง
  • เครื่องเชื่อม LC มีให้เลือกเป็น 12x LC uniboot และ 24x LC simplex
• ประเภทสาย: แฮร์เนสตรง 2.0 มิลลิเมตร ที่มีการออกแบบที่คอมแพคต์ เพื่อการประหยัดพื้นที่และการจัดการสายไฟฟ้าได้ง่าย
• ความยาว: มีความยาวตามสั่ง โดยมีสายไฟที่มีความยาวเหมือนกัน
• การใช้งาน:
  • เหมาะสําหรับสภาพแวดล้อมที่มีความหนาแน่นสูง เช่น ศูนย์ข้อมูล
  • ปรับปรุงให้กับ40G QSFP+ PLR4ถึง10G SFP+ LR opticsการเชื่อมต่อโดยตรง
  • เหมาะสําหรับ100GBASE-SR10 CXP/CFP การเชื่อมต่อระหว่างทางและ100GBASE-LR4.
  • เหมาะสําหรับ10/40/100Gการใช้งานในเครือข่าย
  • ใช้ในการเชื่อมต่อ(12) SFP+ใส่ในแผ่นปรับปรุง MPO หรือกระเป๋า MPO

มาตรฐานอุตสาหกรรมเครื่องเชื่อม MPO

• รูปแบบเดียว (APC):
  • เครื่องเชื่อม SM APC ที่มีกระเป๋าสีเขียวสําหรับความสูญเสียแบบมาตรฐาน หรือกระเป๋าสีเหลืองสําหรับความสูญเสียที่ต่ํามาก
• มัลติโมด (PC):
  • OM1 & OM2: เครื่องเชื่อมสีเบจสําหรับการเสียแบบมาตรฐาน
  • OM3 & OM4: เครื่องเชื่อม Aqua สําหรับความเสียแบบมาตรฐานและความเสียที่ต่ํามาก หรือ Heather Violet สําหรับความเสียแบบมาตรฐาน

เครื่องเชื่อมอื่นๆ หลักฐานอุตสาหกรรม

• SC: TIA/EIA, FOCIS3, GR-326, IEC61754-4
• LC: TIA/EIA, FOCIS10, GR-326, IEC61754-20
• FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13
• ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2
• E2000: IEC61754-15

รายละเอียดออปติก

• การสูญเสียการใส่ (MPO):
  • การสูญเสียแบบมาตรฐาน: ≤0.75dB (สูงสุด), ≤0.50dB (ทั่วไป)
  • ความสูญเสียต่ํามาก: ≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป)
• ความสูญเสียการใส่ (LC/SC/FC/ST):
  • ≤0.3dB (IEC 61300-3-6)
• รายละเอียดของรายละเอียด: ≥60dB (การเคลือบ 8 องศา)
• ค่าตอบแทน (LC/SC/FC/ST):
  • APC ≥60dB, UPC ≥50dB
• ความทนทาน: < 0.3dB การเปลี่ยนแปลงทั่วไปหลังจากการจับคู่ 200 ครั้ง
• ความแข็งแรงในการดึง: > 70N
• อุณหภูมิการทํางาน: -40°C ถึง +85°C

ลักษณะสําคัญ

• การสูญเสียการใส่ที่ต่ํา: รับประกันการส่งสัญญาณที่ดีที่สุด ด้วยการสูญเสียการกลับที่สูง
• การเสียผลตอบแทนสูง: ให้ผลงานที่ดีเยี่ยมสําหรับเครือข่ายความเร็วสูง
• เครื่องเชื่อม Multi-Fiber ที่ใช้ MT: รองรับ 4, 8, 12 และ 24 สายต่อสายไฟเบอร์
• การ ประหยัด พื้นที่: การออกแบบที่คอมแพคต์ ลดปริมาตรของสายไฟฟ้า ปรับปรุงการไหลของอากาศและลดความจําเป็นในการจัดการสายไฟฟ้าที่ซับซ้อน
• ปรับปรุงและทดสอบก่อน: ทุกสายไฟฟ้าถูกผลิตแล้วทดสอบเพื่อการรับประกันคุณภาพ พร้อมรายงานการทดสอบ

การใช้งาน

• ศูนย์ข้อมูลความหนาแน่นสูง: ปรับปรุงให้เหมาะกับสภาพแวดล้อมที่บริหารพื้นที่และสายไฟฟ้ามีความสําคัญ
• สายไฟเบอร์ออปติก ไปยังอาคาร: สําหรับการใช้งานที่เกี่ยวข้องกับการใช้ไฟเบอร์ในอาคาร
• การใช้งานเครื่องเชื่อมภายในในอุปกรณ์ไฟเบอร์: ใช้สําหรับการเชื่อมต่อภายในในอุปกรณ์เครือข่าย เช่นสวิตช์และรูเตอร์

กฎหมายการตั้งชื่อและข้อมูลการยืนยันคําสั่ง:

ซีออนสื่อสาร's Hot MPO-LC สายเชื่อมตรง

ช่องสายไฟเบอร์

วิธีการเชื่อมต่อสามวิธี ช่วยในการรักษา MTP / MPO Polarity ถูกต้อง

MPO ₹24 x LC โครงสร้างแบบเรียบง่าย 1

MPO 12 x LC โครงสร้าง Duplex แบบ 2 แบบ A

MPO 12 x LC โครงสร้าง Duplex แบบ 2 แบบ B

MPO 12 x LC โครงสร้างแบบ Duplex แบบ 2 แบบ C

MPO ′′ โพลาริตี้สําหรับ MPO ′′ 12 x โครงสร้าง LC Uniboot ประเภท 3

รายละเอียดของวัสดุ

การบรรจุ

แพ็คเกจเคเบิลไฟเบอร์ออปติกส์ที่ใช้ได้ง่ายและคุ้มกันได้ดีนี้ถูกติดป้ายและติดป้ายโดย OMC เป็นแบบเบื้องต้น

ขนาดกระดาษกระดาษมาตรฐาน: 34*22*15 ซม; 44*34*24 ซม ; 54*39*34 ซม.

แพ็คเกจสามารถปรับแต่งได้

บริการ OEM/ODM สําหรับคุณ

• สีสายเคเบิล คําพิมพ์ วัสดุของสายเคเบิล
• สัญลักษณ์ OEM สัญลักษณ์วงแหวน สัญลักษณ์เคเบิล,กล่อง สัญลักษณ์การส่ง
• ระดับคุณภาพที่แตกต่างกัน
