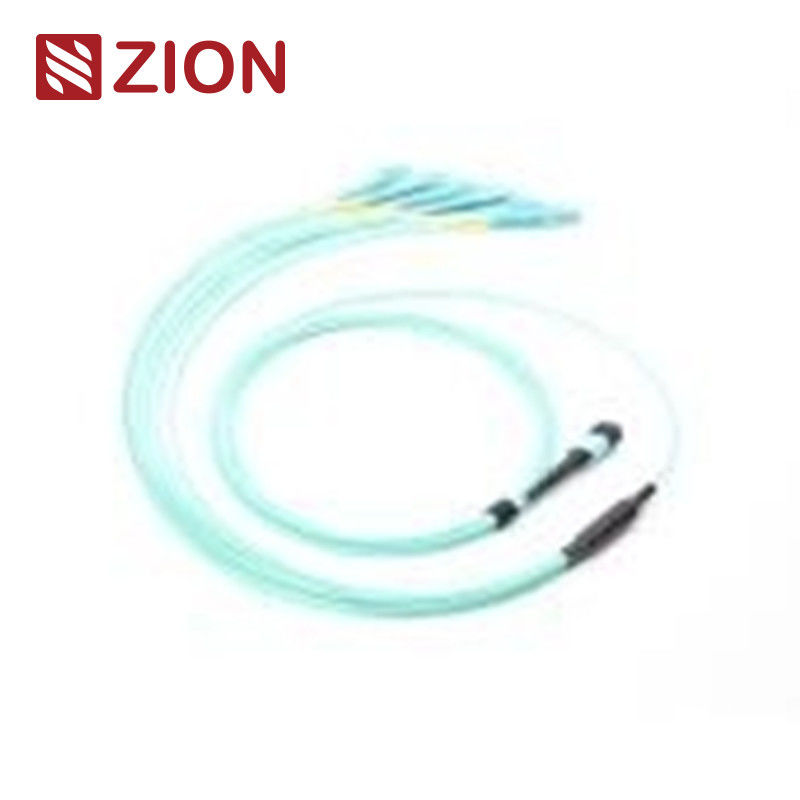

12 ไฟเบอร์ MPO ถึง LC OM3 ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง

ซีออนโค้ดและคําอธิบาย

โค้ดซีโอน: ZCM11A27HAAX

คําอธิบาย:

รายการZCM11A27HAAXคือ12F MPO OM3 สายไฟเบอร์ออปติก MPO-LC 2.0mm สายสายไฟเบอร์โดยเฉพาะเจาะจงสําหรับข้อมูลความหนาแน่นสูง

การใช้งานศูนย์กลาง, สายไฟเบอร์ออปติกเพื่อเชื่อมต่ออาคาร, และเชื่อมต่อภายในภายในอุปกรณ์เครื่องรับสัญญาณออปติก (เช่น, 40G, 100G QSFP +)

ลักษณะสําคัญ:

• MPO (Multi-Fiber Push On)เครื่องเชื่อม: เครื่องเชื่อมไฟเบอร์ออปติกความหนาแน่นสูงที่ใช้กันทั่วไปในศูนย์ข้อมูลและเครือข่ายไฟเบอร์ออปติก
• การตั้งค่าเส้นใย: 12 สายใย MPO ถึง 6 LC duplex (6xLC uniboot; 12 LC simplex)
• ผลงาน: ปรับปรุงให้กับ40G QSFP+ PLR4 ถึง 10G SFP+ LRการเชื่อมต่อโดยตรง ทําให้การส่งข้อมูลที่ประสิทธิภาพสูง ด้วยการติดสายไฟที่น้อยที่สุด และลดความวุ่นวายในสภาพแวดล้อมที่มีความหนาแน่นสูง
• การออกแบบเคเบิล: สายไฟฟ้าที่ติดต่อกันตรง ออกแบบมาเพื่อประหยัดพื้นที่ และการจัดการสายไฟฟ้าได้ง่ายในศูนย์ข้อมูล
• การใช้งาน: เหมาะสําหรับ 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 และ 10/40/100G การใช้งานศูนย์ข้อมูลความหนาแน่นสูง

มาตรฐานอุตสาหกรรมของเครื่องเชื่อม:

• MPO SingleMode ระบบการทํางาน: IEC 61754-7 (SM APC: เครื่องเชื่อมสีเขียว + เบอร์ดําสําหรับ MPO ความสูญเสียมาตรฐาน, SM APC: เครื่องเชื่อมสีเหลือง + เบอร์ดําสําหรับ MPO ความสูญเสียสูงสุด)
• MPO มัลติโมด: IEC 61754-7 (OM1 และ OM2 PC: เครื่องเชื่อมสีเบจ + รองเท้าดําสําหรับ MPO ความเสียมาตรฐาน, OM3 และ OM4 PC: เครื่องเชื่อม Aqua + รองเท้าดํา)
• เครื่องเชื่อมต่ออื่น ๆ: SC, LC, FC, ST และ E2000 ซึ่งทั้งหมดตอบสนองมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง (เช่น TIA/EIA, FOCIS3, GR-326)

รายละเอียดทางออนไลน์:

• การสูญเสียการใส่ (MPO):
  • การสูญเสียแบบมาตรฐาน: ≤0.75dB (สูงสุด), ≤0.50dB (ทั่วไป)
  • ความสูญเสียต่ํามาก: ≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป)
• ความสูญเสียการใส่ (LC/SC/FC/ST): ≤0.3dB
• รายละเอียดของรายละเอียด: ≥60dB (สําหรับ Singlemode กับ APC การเคลือบ 8 องศา)
• ค่าตอบแทน (LC/SC/FC/ST): APC ≥ 60dB, UPC ≥ 50dB
• ความทนทาน: < 0.3dB การเปลี่ยนแปลงทั่วไปหลังจาก 200 การจับคู่, 500 วงจรใส่-ดึงกับ IL < 0.5dB
• ความแข็งแรงในการดึง: > 70N
• อุณหภูมิการทํางาน: -40°C ถึง +85°C

ลักษณะ:

• การสูญเสียการใส่ที่ต่ํา: รับประกันการทําลายสัญญาณอย่างน้อย
• การเสียผลตอบแทนสูง: ให้ผลงานสูงขึ้นโดยการลดการสะท้อน
• เครื่องเชื่อมหลายเส้นใยที่ใช้ MT: มีให้เลือกใน 4, 8, 12 และ 24 สายใยสําหรับการสิ้นสุดมวล
• ตัวเลือกเคเบิลที่แข็งแรง: มีให้เลือกในแบบเคเบิลกลม, ช่องโอวาล และเบนบอนเปล่า ซึ่งถูกออกแบบมาเพื่อรับมือกับสภาพแวดล้อมที่มีความหนาแน่นสูง
• บ้านที่มีสี: สามารถแยกประเภทเส้นใย, ประเภทพลาส, และเกรดเครื่องเชื่อม
• การซ้ําและการแลกเปลี่ยน: ผลงานที่น่าเชื่อถือและคง

คุณสมบัติของ MTP/MPO Patch Cables:

• คุณภาพสูง: ผลิตภัณฑ์ที่เสร็จสิ้นก่อน, ทดสอบ, และบรรจุรายงานการทดสอบเพื่อการประกันคุณภาพ
• การประหยัดพื้นที่: กว้างขนาดเล็กลดปริมาณสายไฟฟ้าและปรับอากาศในศูนย์ข้อมูล
• การ ประหยัด เวลา: การออกแบบแบบ Plug-and-play ช่วยลดเวลาการติดตั้งโดยให้การใช้งานทันที

การใช้งาน:

• ศูนย์ข้อมูล: ปรับปรุงให้เหมาะสมกับการปรับปรุงเส้นใยความหนาแน่นสูง ทําให้เชื่อมต่อได้อย่างรวดเร็วและมีประสิทธิภาพระหว่างอุปกรณ์ความเร็วสูง เช่น Port QSFP + และ SFP +
• สายไฟเบอร์ออปติก ไปยังอาคาร: รองรับการใช้ไฟเบอร์สําหรับการเชื่อมต่อระหว่างอาคาร
• การเชื่อมต่ออุปกรณ์ภายใน: ใช้ในอุปกรณ์ออทติกสําหรับเชื่อมต่อภายในอุปกรณ์เครือข่าย

กฎหมายการตั้งชื่อและข้อมูลการยืนยันคําสั่ง:

ซีออนสื่อสาร's Hot MPO-LC สายเชื่อมตรง

• 7236037 ZCM11A12HIAX: : 8F MPO SM สายไฟเบอร์ออปติก MPO-LC 2.0 มม

• 7236038 ZCM11A22HIAX: : 12F MPO SM สายไฟเบอร์ออปติก MPO-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ออปติก

• 7236039 ZCM11A52HIAX: : 24F MPO SM สายไฟเบอร์ออปติก MPO-LC 2.0 มม สายไฟเบอร์สายไฟเบอร์ออปติก

• 7236040 ZCM11A17HAAX: : 8F MPO OM3 สายไฟเบอร์ออปติก MPO-LC 2.0 มม

• 7236041 ZCM11A27HAAX: : 12F MPO OM3 สายไฟเบอร์ออปติก MPO-LC 2.0 มิลลิเมตร

• 7236042 ZCM11A57HAAX: : 24F MPO OM3 สายไฟเบอร์ออปติก MPO-LC 2.0 มม

• 7236043 ZCM11A18HMAX: : 8F MPO OM4 สายไฟเบอร์ออปติก MPO-LC 2.0 มม

• 7236044 ZCM11A28HMAX: : 12F MPO OM4 สายไฟเบอร์ออปติก MPO-LC 2.0 มม

• 7236045 ZCM11A58HMAX: : 24F MPO OM4 สายไฟเบอร์ออปติก MPO-LC 2.0 มม

• 7236046 ZCM21A12HIAX: : 8F MTP SM สายไฟเบอร์ออปติก MPO-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ออปติก

• 7236047 ZCM21A22HIAX: : 12F MTP SM สายไฟเบอร์ออปติก MPO-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ออปติก

• 7236048 ZCM21A52HIAX: : 24F MTP SM สายไฟเบอร์ออปติก MPO-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ออปติก

• 7236049 ZCM21A17HAAX: : 8F MTP OM3 สายไฟเบอร์ออปติก MPO-LC 2.0 มม

• 7236050 ZCM21A27HAAX: : 12F MTP OM3 สายไฟเบอร์ออปติก MPO-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ออปติก

• 7236051 ZCM21A57HAAX: : 24F MTP OM3 สายไฟเบอร์ออปติก MPO-LC 2.0 มม

• 7236052 ZCM21A18HMAX: : 8F MTP OM4 สายไฟเบอร์ออปติก MPO-LC 2.0 มม

• 7236053 ZCM21A28HMAX: : 12F MTP OM4 สายไฟเบอร์ออปติก MPO-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ออปติก

• 7236054 ZCM21A58HMAX: : 24F MTP OM4 สายไฟเบอร์ออปติก MPO-LC 2.0 มม

ช่องสายไฟเบอร์

วิธีการเชื่อมต่อสามวิธี ช่วยในการรักษา MTP / MPO Polarity ถูกต้อง

MPO 12 x LC โครงสร้างแบบง่าย 1

MPO 6 x LC โครงสร้าง Duplex แบบ 2 แบบ A

MPO 6 x LC โครงสร้าง Duplex ประเภท 2 ประเภท B

MPO ′′ โพลาริตี้สําหรับ MPO ′′ 6 x โครงสร้าง LC Uniboot ประเภท 3

รายละเอียดของวัสดุ

การบรรจุ

แพ็คเกจเคเบิลไฟเบอร์ออปติกส์ที่ใช้ได้ง่ายและคุ้มกันได้ดีนี้ถูกติดป้ายและติดป้ายโดย OMC เป็นแบบเบื้องต้น

ขนาดกระดาษกระดาษมาตรฐาน: 34*22*15 ซม; 44*34*24 ซม ; 54*39*34 ซม.

แพ็คเกจสามารถปรับแต่งได้

บริการ OEM/ODM สําหรับคุณ

• สีสายเคเบิล คําพิมพ์ วัสดุของสายเคเบิล
• สัญลักษณ์ OEM สัญลักษณ์วงแหวน สัญลักษณ์เคเบิล,กล่อง สัญลักษณ์การส่ง
• ระดับคุณภาพที่แตกต่างกัน
