8 Fibers MTP ถึง LC สายเคเบิลไฟเบอร์ออปติกโหมดเดี่ยว
สายเคเบิลเทียม MTP ถึง LC แบบไฟเบอร์ความหนาแน่นสูง 8 เส้นที่ออกแบบมาสำหรับการใช้งานศูนย์ข้อมูลและการเชื่อมต่ออุปกรณ์รับส่งสัญญาณแบบออปติคอล
ข้อมูลผลิตภัณฑ์ของไซออน
รหัสไซอัน:ZCM21A12HIAX
คำอธิบาย:8F MTP SM ไฟเบอร์ออปติก MTP-LC 2.0 มม. สายรัดตรง
ตัวเชื่อมต่อ MTP (Multi-Fiber Push On) เป็นระบบตัวเชื่อมต่อไฟเบอร์แบบมัลติคอร์ความหนาแน่นสูงที่ใช้เป็นหลักในสภาพแวดล้อมศูนย์ข้อมูล แอปพลิเคชันแบบไฟเบอร์ถึงอาคาร และการเชื่อมต่อภายในภายในอุปกรณ์รับส่งสัญญาณแบบออปติคัลที่รองรับเทคโนโลยี 40G, 100G และ QSFP+
ข้อมูลจำเพาะของตัวเชื่อมต่อ
ตัวเชื่อมต่อโหมดเดียว MTP
มาตรฐานอ้างอิง:อีไอเอ/TIA-604-5
รายละเอียดที่อยู่อาศัย:
• SM APC: ขั้วต่อสีเขียว + บูตสีดำ (Standard Loss MTP)
• SM APC: ขั้วต่อสีเหลือง + บูตสีดำ (MTP ที่สูญเสียต่ำมาก)
ตัวเชื่อมต่อมัลติโหมด MTP
มาตรฐานอ้างอิง:อีไอเอ/TIA-604-5
รายละเอียดที่อยู่อาศัย:
• OM1 & OM2 PC: ขั้วต่อสีเบจ + บูตสีดำ
• พีซี OM3 และ OM4: ขั้วต่อ Aqua + บูตสีดำ
• OM3 & OM4 PC: ขั้วต่อ Heather Violet + บูตสีดำ
มาตรฐานการปฏิบัติตาม
- ตรงตามมาตรฐาน IEC IEC-61754-7; IEC61755, เทลคอร์เดีย GR-1435-CORE, JIS C5982; ตรงตามมาตรฐาน TIA-604-5(FOCIS5)
- โครงสร้างสายเคเบิลตาม TIA-568-C
- เป็นไปตามมาตรฐาน 10G Fibre Channel
- 40G และ 100G IEEE 802.3
มาตรฐานตัวเชื่อมต่อเพิ่มเติม
- เซาท์แคโรไลนา: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 และ JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 และ JIS C5973
- เอฟซี: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326 IEC61754-13 และ JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326 IEC61754-2 และ JIS C5973
- E2000: IEC61754-15
การกำหนดค่าที่มีอยู่
มีให้สำหรับไฟเบอร์โหมดเดี่ยว G657A1, G657A2/B2, G657B3 และไฟเบอร์มัลติโหมด OM1, OM2, OM3, OM4, OM5 พร้อมตัวเชื่อมต่อ MTP ถึง LC, SC, FC, ST และ E2000
ข้อมูลจำเพาะด้านประสิทธิภาพออปติคอล
| พารามิเตอร์ |
โหมดเดียว (APC) |
มัลติโหมด (พีซี) |
| การสูญเสียการแทรก (MPO) |
มาตรฐาน: ≤0.75dB (สูงสุด), ≤0.50dB (ทั่วไป)
ต่ำสุด: ≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป) |
มาตรฐาน: ≤0.6dB (สูงสุด), ≤0.50dB (ทั่วไป)
ต่ำสุด: ≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป) |
| การสูญเสียการแทรก (LC/SC/FC/ST) |
≤0.3dB |
≤0.3dB |
| การสูญเสียผลตอบแทน (MPO) |
≥60dB |
≥25dB |
| การสูญเสียผลตอบแทน (LC/SC/FC/ST) |
APC≥60dB; UPC≥50dB |
≥35dB |
ข้อมูลจำเพาะทางกล
- ความทนทาน: <0.3dB การเปลี่ยนแปลงโดยทั่วไป (การผสมพันธุ์ 200 ครั้ง)
- ความสามารถในการเปลี่ยนได้: ≤0.2dB
- การทดสอบการแทรกและดึง: 500 ครั้ง, IL <0.5dB
- ความต้านแรงดึง: >70N
- เวลาปลั๊กอิน: >600
- อุณหภูมิในการทำงาน: -40°C ถึง +85°C
คุณสมบัติที่สำคัญ
- การสูญเสียการแทรกต่ำ ประสิทธิภาพการสูญเสียผลตอบแทนสูง
- ตัวเชื่อมต่อมัลติไฟเบอร์ที่ใช้ MT พร้อมขั้วต่อไฟเบอร์ 4, 8, 12 และ 24
- วิธีแก้ปัญหาที่ประหยัดสำหรับการยุติมวลไฟเบอร์
- ออกแบบมาสำหรับแอปพลิเคชัน SM และ MM ที่มีการสูญเสียต่ำและการสูญเสียมาตรฐาน
- ตัวเลือกสายเคเบิลกลม สายเคเบิลรูปไข่ และริบบอนเปลือย
- ตัวเรือนรหัสสีเพื่อการระบุประเภทไฟเบอร์ได้ง่าย
- การทำซ้ำและการแลกเปลี่ยนที่ดีเยี่ยม
การใช้งาน
ปรับให้เหมาะสมสำหรับแอปพลิเคชันศูนย์ข้อมูลความหนาแน่นสูง 10/40/100G รวมถึงการเชื่อมต่อ 40G LR4 PSM, 40GBASE-SR4 และ 40G QSFP+ PLR4 เหมาะสำหรับการเชื่อมต่อโดยตรงระหว่างพอร์ต QSFP+ ถึง (4) SFP+ โดยไม่มีแผงแพทช์ระดับกลาง
วิธีการเชื่อมต่อ
MTP - 8 x LC โครงสร้าง Simplex (ประเภท 1)
MTP - โครงสร้างดูเพล็กซ์ 4 x LC (ประเภท 2)
MTP - 4 x โครงสร้าง Uniboot LC (ประเภท 3)
เคเบิล MTP-LC รุ่นยอดนิยม
Zion Communication นำเสนอชุดสายไฟตรง MTP-LC ที่ครอบคลุม รวมถึงรุ่นโหมดเดี่ยวและมัลติโหมดในการกำหนดค่า 8F, 12F และ 24F พร้อมไฟเบอร์ประเภทต่างๆ (SM, OM3, OM4)
บรรจุภัณฑ์
บรรจุภัณฑ์ป้องกันมาตรฐานพร้อมฉลาก OMC มีจำหน่ายในกล่องหลายขนาด (34×22×15 ซม., 44×34×24 ซม., 54×39×34 ซม.) พร้อมตัวเลือกการบรรจุที่ปรับแต่งได้
บริการ OEM/ODM
- สีสายเคเบิล การพิมพ์ และวัสดุแจ็คเก็ตแบบกำหนดเอง
- การติดฉลาก OEM, วงแหวนระบุตัวตน และฉลากสายเคเบิล
- เครื่องหมายบรรจุภัณฑ์และการจัดส่งแบบกำหนดเอง
- มีระดับคุณภาพที่แตกต่างกัน
แกลเลอรี่ผลิตภัณฑ์
|

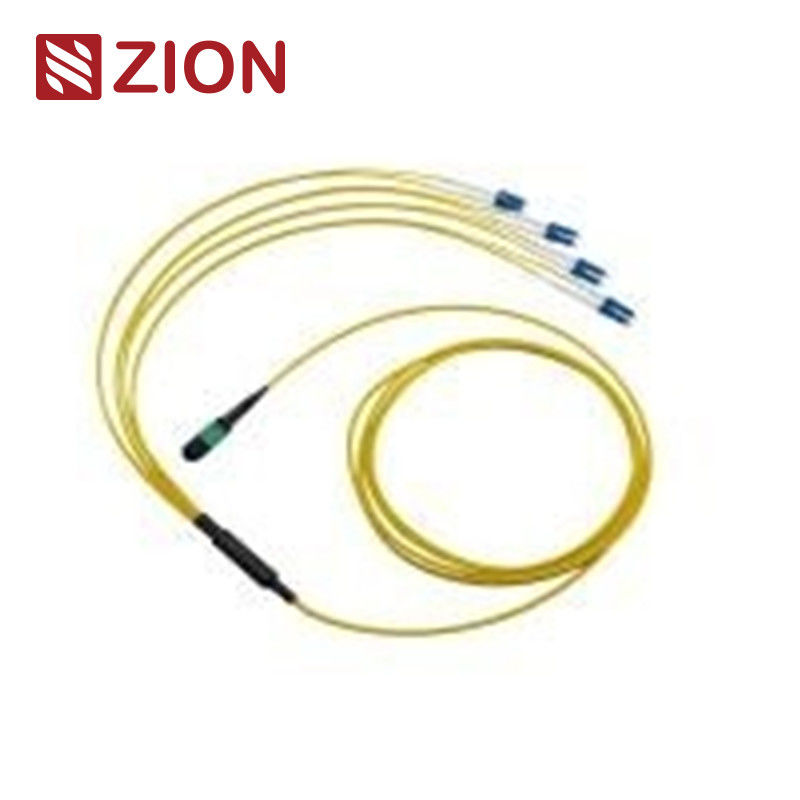

8F MPO (ตัวผู้) -LC สายแพทช์ Fan-out 0.9 มม. 30-35 ซม. |
|
12F MPO (ตัวผู้) -LC สายแพทช์ Fan-out 0.9 มม. 30-35 ซม."> |
|
24F MPO (ตัวผู้) -LC สายแพทช์ Fan-out 0.9 มม. 30-35 ซม."> |
