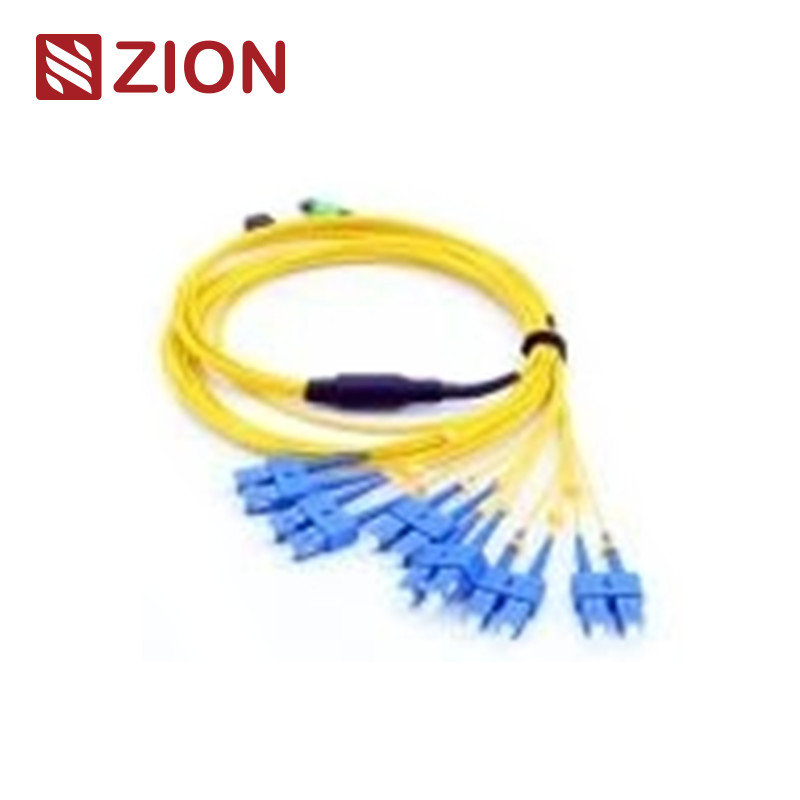

ความทนทาน: | <0.3dB การเปลี่ยนแปลงทั่วไป การผสมพันธุ์ 200 ครั้ง | การแลกเปลี่ยน: | ≤0.2dB |
---|---|---|---|
การทดสอบการแทรก - ดึง: | มากกว่า 600 ครั้ง IL <0.5dB | แรงดึง: | >70N |
อุณหภูมิในการทำงาน (℃): | -40 ถึง +85°ซ |
รหัสไซออน | คำอธิบายไซออน | |||||||
ZCM21A22HIAX | 12F MTP SM ไฟเบอร์ออปติก MTP-LC 2.0 มม. สายรัดแบบตรง | |||||||
ตัวเชื่อมต่อ MTP เป็นตัวเชื่อมต่อไฟเบอร์ชนิดหนึ่งMTP (Multi-Fiber Push On) เป็นตัวเชื่อมต่อไฟเบอร์แบบมัลติคอร์ระบบการเชื่อมต่อล่วงหน้าไฟเบอร์ความหนาแน่นสูง MTP ในปัจจุบันส่วนใหญ่ใช้ในการใช้งานสภาพแวดล้อมที่มีความหนาแน่นสูงของศูนย์ข้อมูล การใช้งานไฟเบอร์ออปติกกับอาคาร และการใช้งานการเชื่อมต่อภายในภายในอุปกรณ์รับส่งสัญญาณแสง เช่น อุปกรณ์ออปติก , 40G, 100G, QSFP+ | ||||||||
ประเภทของคอนเนคเตอร์ MTP มีความแตกต่างตามข้อบังคับ EIA/TIA-604-5: หมายเลขหลัก (หมายเลขอาร์เรย์), หัวตัวผู้ (ตัวผู้, ตัวเมีย), ขั้ว (PC หรือ APC) | ||||||||
12 คอร์ MTP ถึง 6 LC Duplex(6xLC uniboot;12 LC Simplex) ชุดสายไฟมัดตรงชุดประกอบสายไฟมัดตรง MTP- LC/SC/FC/ST สายพ่วงต่อแบบตรงสิ้นสุดด้วยขั้วต่อ MTP และ LC/SC/FC/ST ที่ปลายทั้งสองด้านสายเคเบิล fanout 12 ชิ้น (6 ชิ้นสำหรับ LC uniboot; 12 LC Simplex) ได้รับการปรับให้เหมาะสมสำหรับการเชื่อมต่อโดยตรงออปติก 40G QSFP+ PLR4 ถึง 10G SFP+ LR และแอปพลิเคชันศูนย์ข้อมูลที่มีความหนาแน่นสูงมีความยาวเท่ากัน.ออกแบบมาโดยเฉพาะสำหรับการแพตช์ไฟเบอร์ความหนาแน่นสูงในศูนย์ข้อมูล ซึ่งต้องการพื้นที่ประหยัดและลดปัญหาในการจัดการสายเคเบิล | ||||||||
12F MTP- LC/SC/FC/ST สายรัดแบบตรงที่ออกแบบมาสำหรับ 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 และศูนย์ข้อมูลความหนาแน่นสูงได้รับการปรับให้เหมาะสมสำหรับแอปพลิเคชันศูนย์ข้อมูลความหนาแน่นสูง 10/40/100G |
มาตรฐานอุตสาหกรรมของตัวเชื่อมต่อ:
ตัวเชื่อมต่อ | อ้างอิง | รายละเอียดที่อยู่อาศัย | ||||||
MTP โหมดเดียว | EIA/TIA-604-5 | SM APC: ขั้วต่อสีเขียว + บูตสีดำ (Standard Loss MTP) SM APC: ขั้วต่อสีเหลือง + บู๊ตสีดำ (MTP สูญเสียต่ำสุด) |
||||||
MTP มัลติโหมด | EIA/TIA-604-5 | OM1&OM2 PC: คอนเนคเตอร์สีเบจ + บูทสีดำ (Standard Loss MTP) OM3 & OM4 PC: คอนเนคเตอร์ Aqua + บูทสีดำ (Standard & Super low loss MTP) พีซี OM3&OM4: ตัวเชื่อมต่อ Heather Violet + บูทสีดำ (MTP การสูญเสียมาตรฐาน) |
ตรงตามมาตรฐาน IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;สอดคล้องกับ TIA-604-5(FOCIS5) สายโครงสร้างต่อ TIA-568-C | ||||||||
รองรับ 10G Fibre Channel | ||||||||
40G และ 100G IEEE 802.3 |
มาตรฐานอุตสาหกรรมของตัวเชื่อมต่ออื่น ๆ :
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 และ JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 และ JIS C5973 | ||||||||
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326IEC61754-13 และ JIS C5973 | ||||||||
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 และ JIS C5973 เป็นต้น | ||||||||
E2000: IEC61754-15 |
ใช้ได้สำหรับ
G657A1 MTP-LC, MTP-SC,เอ็มทีพี-เอฟซี,มทป-วท,MTP-ST,MTP-E2000 | ||||||||
G657A2/B2 MTP-LC, MTP-SC,เอ็มทีพี-เอฟซี,มทป-วท,MTP-ST,MTP-E2000 | ||||||||
G657B3 MTP-LC, MTP-SC,เอ็มทีพี-เอฟซี,มทป-วท,MTP-ST,MTP-E2000 | ||||||||
OM1 62.5/125 MTP-LC, MTP-SC,เอ็มทีพี-เอฟซี,มทป-วท,MTP-ST,MTP-E2000 | ||||||||
OM2 50/125 MTP-LC, MTP-SC,เอ็มทีพี-เอฟซี,มทป-วท,MTP-ST,MTP-E2000 | ||||||||
OM3 50/125 MTP-LC, MTP-SC,เอ็มทีพี-เอฟซี,มทป-วท,MTP-ST,MTP-E2000 | ||||||||
OM4 50/125 MTP-LC, MTP-SC,เอ็มทีพี-เอฟซี,มทป-วท,MTP-ST,MTP-E2000 | ||||||||
OM5 50/125 MTP-LC, MTP-SC,เอ็มทีพี-เอฟซี,มทป-วท,MTP-ST,MTP-E2000 |
ข้อมูลจำเพาะของออปติคัล:
รายการข้อมูลจำเพาะ | โหมดเดียว (ขัดเงา APC 8 องศา) | มัลติโหมด (PC Flat Polish) | ||||||
การสูญเสียการแทรก (MTP) (IEC 61300-3-34) |
การสูญเสียมาตรฐาน:≤0.75dB (สูงสุด), ≤0.50dB (ทั่วไป) การสูญเสียต่ำมาก:≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป) |
การสูญเสียมาตรฐาน:≤0.6dB (สูงสุด), ≤0.50 (ทั่วไป) การสูญเสียต่ำมาก:≤0.35dB(สูงสุด) , ≤0.20dB(ทั่วไป) |
||||||
การสูญเสียการแทรก (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
การสูญเสียผลตอบแทน (MTP) | ≥60dB(ขัดเงา 8 องศา) | ≥25dB | ||||||
การสูญเสียผลตอบแทน (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
ความทนทาน | <0.3dB การเปลี่ยนแปลงทั่วไป การผสมพันธุ์ 200 ครั้ง | |||||||
การแลกเปลี่ยน | ≤0.2dB | |||||||
การทดสอบการแทรก - ดึง | มากกว่า 600 เท่า IL<0.5dB | |||||||
แรงดึง | >70N | |||||||
อุณหภูมิในการทำงาน (℃) | ·-40 ถึง + 85°C |
คุณสมบัติ:
การสูญเสียการแทรกต่ำ การสูญเสียผลตอบแทนสูง | ||||||||
ตัวเชื่อมต่อ Multi-fiber ที่ใช้ MT, การสิ้นสุดและส่วนประกอบตัวเชื่อมต่อไฟเบอร์ 4,8,12 และ 24 | ||||||||
ทางออกที่ประหยัดสำหรับการเลิกจ้างไฟเบอร์จำนวนมาก | ||||||||
ออกแบบมาสำหรับแอปพลิเคชัน SM และ MM ที่มีการสูญเสียต่ำและการสูญเสียมาตรฐาน | ||||||||
มีตัวเลือกสายกลมที่แข็งแรงทนทาน สายวงรี และสายริบบิ้นเปล่า | ||||||||
ตัวเรือนรหัสสีมีไว้เพื่อแยกประเภทไฟเบอร์ ประเภทการขัดเงา และ/หรือเกรดคอนเนคเตอร์ | ||||||||
สามารถทำซ้ำและแลกเปลี่ยนได้ดี |
ข้อดีของสายแพทช์ MPO / MTP / สายลำตัวโดยทั่วไปประกอบด้วย:
คุณภาพสูง—สายแพทช์/สายเคเบิลลำตัวของ MPO/MTP นั้นผ่านการทดสอบและบรรจุหีบห่อไว้ล่วงหน้าจากโรงงานจากโรงงานรายงานเหล่านี้ทำหน้าที่เป็นเอกสารระยะยาวและการควบคุมคุณภาพ | ||||||||
ปริมาณสายเคเบิลที่ลดลง—สายเคเบิลแพทช์ MPO/MTP/สายเคเบิลลำตัวมีเส้นผ่านศูนย์กลางเล็กมาก ซึ่งช่วยลดปริมาณสายเคเบิลและปรับปรุงสภาพเครื่องปรับอากาศในศูนย์ข้อมูล | ||||||||
ประหยัดเวลา—ด้วยการออกแบบปลั๊กแอนด์เพลย์แบบพิเศษ ทำให้สามารถรวมสายแพตช์ MPO/MTP/สายลำตัวและเสียบได้ทันที ช่วยลดเวลาในการติดตั้งได้อย่างมาก |
แอปพลิเคชัน:
12F MTP- LC/SC/FC/ST สายรัดแบบตรงที่ออกแบบมาสำหรับ 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 และศูนย์ข้อมูลความหนาแน่นสูงได้รับการปรับให้เหมาะสมสำหรับแอปพลิเคชันศูนย์ข้อมูลความหนาแน่นสูง 10/40/100G | ||||||||
ตัวเชื่อมต่อ MTP ทั้งหมดของ OMC มาจาก Senko/Nissin/Sumitomoสายแพทช์ไฟเบอร์ MTP เป็นชุดสายเคเบิลที่มีความหนาแน่นสูงซึ่งโดยทั่วไปใช้ในสามพื้นที่ | ||||||||
แอปพลิเคชันศูนย์ข้อมูลที่มีสภาพแวดล้อมที่มีความหนาแน่นสูง | ||||||||
ใยแก้วนำแสงให้กับอาคาร | ||||||||
การประยุกต์ใช้ตัวเชื่อมต่อภายในในอุปกรณ์ไฟเบอร์ |
กฎการตั้งชื่อ & ข้อมูลยืนยันการสั่งซื้อ:
สายไฟต่อตรง MTP-LC ยอดนิยมของ Zion Communication
รหัสไซออน | คำอธิบายไซออน | |||||||
7236037 | ZCM11A12HIAX | 8F MPO SM ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236038 | ZCM11A22HIAX | 12F MPO SM ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236039 | ZCM11A52HIAX | 24F MPO SM ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236040 | ZCM11A17HAAX | 8F MPO OM3 ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236041 | ZCM11A27HAAX | 12F MPO OM3 ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236042 | ZCM11A57HAAX | 24F MPO OM3 ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236043 | ZCM11A18HMAX | 8F MPO OM4 ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236044 | ZCM11A28HMAX | 12F MPO OM4 ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236045 | ZCM11A58HMAX | 24F MPO OM4 ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236046 | ZCM21A12HIAX | 8F MTP SM ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236047 | ZCM21A22HIAX | 12F MTP SM ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236048 | ZCM21A52HIAX | 24F MTP SM ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236049 | ZCM21A17HAAX | 8F MTP OM3 ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236050 | ZCM21A27HAAX | 12F MTP OM3 ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236051 | ZCM21A57HAAX | 24F MTP OM3 ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236052 | ZCM21A18HMAX | 8F MTP OM4 ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236053 | ZCM21A28HMAX | 12F MTP OM4 ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง | ||||||
7236054 | ZCM21A58HMAX | 24F MTP OM4 ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง |
ตัวเชื่อมต่อ | ไฟเบอร์แชนแนล |
วิธีการเชื่อมต่อสามวิธีช่วยให้ขั้ว MPO/MTP ถูกต้อง
MTP –12 x LC Simplex โครงสร้าง-ประเภท 1
MTP –6 x LC Duplex structure-Type 2-Type A
MTP –6 x LC Duplex โครงสร้าง-Type 2-Type B
MTP –ขั้วสำหรับ MTP –6 x โครงสร้าง Uniboot LC-ประเภท 3
รายละเอียดของวัสดุ
บรรจุภัณฑ์
แพคเกจสายเคเบิลใยแก้วนำแสงที่ถ่ายได้ง่ายและได้รับการป้องกันอย่างดีนี้ได้รับการติดฉลากและทำเครื่องหมายโดย OMC เป็นค่าเริ่มต้น ขนาดกล่องมาตรฐาน: 34*22*15 ซม.;44*34*24 ซม. ;54*39*34 ซม.กล่องที่จะใช้ขึ้นอยู่กับจำนวนสินค้าสามารถปรับแต่งบรรจุภัณฑ์ได้ | ||||||||
บริการ OEM/ODM สำหรับคุณ
1. สีของสายไฟ, คำพิมพ์, วัสดุหุ้มสายไฟ, สีของขั้วต่อ | ||||||||
2. ฉลาก OEM, ระบุแหวน, ฉลากของสายเคเบิล,กล่องเครื่องหมายการจัดส่ง | ||||||||
3. ระดับคุณภาพที่แตกต่างกัน |
