ซีออนโค้ด: ZCM21A28HAAX

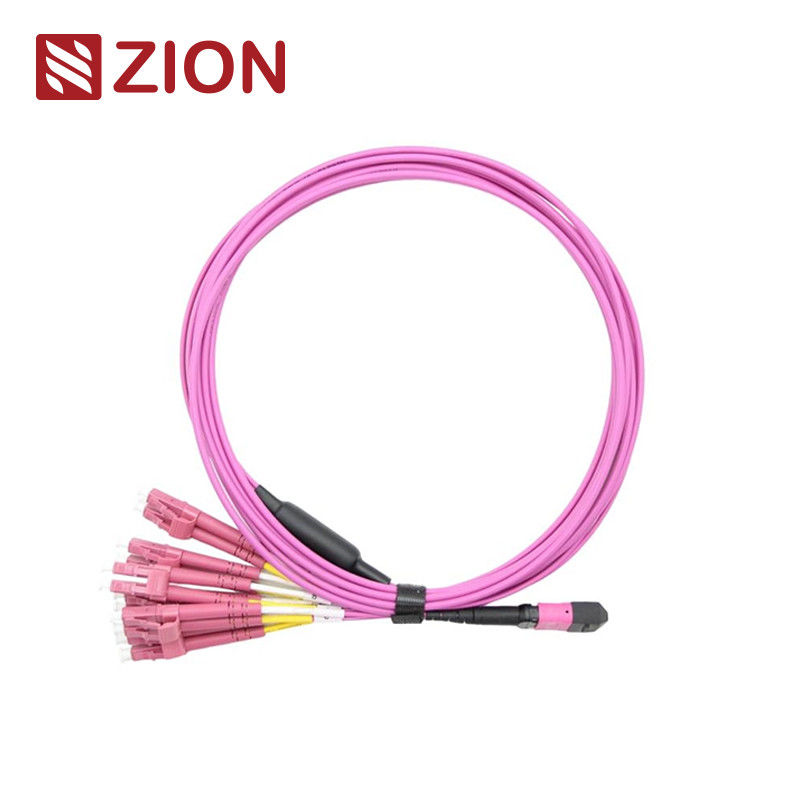

รายละเอียดซีโอน: 12F MTP OM4 สายไฟเบอร์ออปติก MTP-LC 2.0 มิลลิเมตร
เครื่องเชื่อม MTP เป็นชนิดของเครื่องเชื่อมไฟเบอร์ MTP (Multi-Fiber Push On) เป็นชนิดของเครื่องเชื่อมไฟเบอร์หลายโคเรียระบบการเชื่อมต่อแบบไฟเบอร์ความหนาแน่นสูง MTP ปัจจุบันถูกใช้เป็นหลักในการใช้ในสภาพแวดล้อมความหนาแน่นสูงของศูนย์ข้อมูล, การนําไฟเบอร์ออปติกไปใช้ในอาคาร และการใช้งานเชื่อมต่อภายในภายในอุปกรณ์เครื่องรับสัญญาณออปติก เช่น อุปกรณ์ออปติก, 40G, 100G, QSFP +
ประเภทเครื่องเชื่อม MTP ได้แยกกันตามกฎหมาย EIA/TIA-604-5: เลขแกน (หมายเลข array), หัวตัวผู้ (ตัวผู้, ตัวเมีย), ความขั้ว (PC หรือ APC)
12 คอร์ MTP ถึง 6 LC Duplex (( 6xLC uniboot;12 LC Simplex) คาเบิ้ลเข็มขัดตรง การประกอบ. MTP- LC / SC / FC / ST คาเบิ้ลเข็มขัดตรงถูกสิ้นสุดด้วย MTP และ LC / SC / FC / ST เครื่องเชื่อมในทั้งสองปลาย12 ชิ้น (6 ชิ้นสําหรับ LC uniboot; 12 LC Simplex) สายไฟฟาวท์ถูกปรับปรุงให้เหมาะกับ 40G QSFP+ PLR4 ถึง 10G SFP+ LR optics การเชื่อมต่อตรงและการใช้งานศูนย์ข้อมูลความหนาแน่นสูง มีความยาวเท่ากันมันถูกออกแบบมาโดยเฉพาะสําหรับการปรับปรุงไฟเบอร์ความหนาแน่นสูงในศูนย์ข้อมูล ที่ต้องการที่ใช้สอยและลดปัญหาในการจัดการสายเคเบิล.
12F MTP- LC/SC/FC/ST สายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสาย
เครื่องเชื่อมต่อ หลักฐานอุตสาหกรรม
MTP SingleMode การใช้งานแบบเดียวรายงาน:EIA/TIA-604-5
MTP SingleMode การใช้งานแบบเดียวรายละเอียดที่พัก:SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MTP)
SM APC: เครื่องเชื่อมสีเหลือง + กระเป๋าสตาร์ทสีดํา (MTP ความสูญเสียสูงสุด)
MTP มัลติโมดรายงาน:EIA/TIA-604-5
MTP มัลติโมดรายละเอียดที่พัก:PC OM1&OM2: เครื่องเชื่อมสีเบจ+บูทสีดํา (Standard Loss MTP)
OM3&OM4 PC: เครื่องเชื่อม Aqua + รองเท้าดํา (MTP เสียต่ําแบบมาตรฐาน&Super)
OM3&OM4 PC: เครื่องเชื่อม Heather Violet + boot สีดํา (MTP เสียแบบมาตรฐาน)
- ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5)
- สอดคล้องกับช่องไฟเบอร์ 10G
- 40G และ 100G IEEE 8023
เครื่องเชื่อมอื่นๆ ฐานะอุตสาหกรรม
-
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 และ JIS C5973
-
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 และ JIS C5973
-
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326 IEC61754-13 และ JIS C5973
-
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 และ JIS C5973 เป็นต้น
-
E2000: IEC61754-15
มีให้บริการ
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
รายละเอียดออปติก
ความสูญเสียการใส่ (MTP) ((IEC 61300-3-34)สายเดียว (APC)โปร่ง 8 องศา:)การสูญเสียแบบมาตรฐาน:≤0.75dB ((สูงสุด), ≤0.50dB ((ทั่วไป); ความสูญเสียต่ํามาก:≤0.35dB (สูงสุด) ≤0.20dB (ทั่วไป)
ความสูญเสียการใส่ (MTP) (IEC 61300-3-34)มัลติโมด (PC)สีบอลลาร์:)การสูญเสียแบบมาตรฐาน:≤0.6dB (สูงสุด) ≤0.50 (ทั่วไป) ความสูญเสียต่ํามาก:≤0.35dB (สูงสุด) ≤0.20dB (ทั่วไป)
การสูญเสียการใส่ (LC/SC/FC/ST) (IEC 61300-3-6)รูปแบบเดียว (APC 8 องศาเลียน):≤0.3dB
การสูญเสียการใส่ (LC/SC/FC/ST) (IEC 61300-3-6)มัลติโมด (PC Flat Polish):≤0.3dB
ผลกําไรเสีย (MTP)สายเดียว (APC)โปร่ง 8 องศา:)≥ 60dB(การเคลือบ 8 องศา)
ผลกําไรเสีย (MTP)มัลติโมด (PC)สีบอลลาร์:)≥ 25dB
รายละเอียดของรายละเอียดของรายละเอียดของรายละเอียดAPC≥60dB; UPC≥50dB
รายละเอียดของรายละเอียดของรายละเอียดของรายละเอียด≥35dB
ความทนทาน:<0.3dB การเปลี่ยนแปลงแบบปกติ (200 การจับคู่)
การแลกเปลี่ยน: ≤0.2dB
การทดสอบใส่-ดึง: 500 ครั้ง IL<0.5dB
ความแข็งแรงในการดึง:> 70N
เวลาติดต่อ:> 600
อุณหภูมิการทํางานระบบเดียว (APC):-40°C ถึง +85°C
ลักษณะ
- การสูญเสียการใส่ที่ต่ํา, การสูญเสียผลตอบแทนที่สูง
- มูลติไฟเบอร์คอนเนคเตอร์8หน่วยปลายสายไฟเบอร์ 12 และ 24 และชุด
- การแก้ไขทางเศรษฐกิจสําหรับการตัดเส้นใย
- ออกแบบสําหรับการใช้งาน SM และ MM ที่ขาดทุนน้อยและขาดทุนมาตรฐาน
- สายเคเบิลกลมกระชับกระชับ, สายเคเบิลโอวาลและสายเทปเปลือย มีให้เลือก
- หมวกโค้ดสีที่มีให้ใช้ในการแยกประเภทเส้นใย, ประเภทพลาชและ/หรือเกรดเครื่องเชื่อม
- ดีในการซ้ําและเปลี่ยน
ข้อดีของ MPO/MTP Patch cable/trunk cable โดยทั่วไปประกอบด้วย
- คุณภาพสูงMPO / MTP สายพับ / สายกระดานกระดานถูกปิดก่อนโรงงาน, ทดสอบและบรรจุพร้อมกับรายงานการทดสอบ. รายงานเหล่านี้เป็นเอกสารระยะยาวและการควบคุมคุณภาพ.
- การลดปริมาณเคเบิลMPO/MTP สายเคเบิลพัทช์/สายกิ่งมีกว้างขนาดเล็กมาก ทําให้ปริมาณเคเบิลลดลงและปรับปรุงสภาพอากาศในศูนย์ข้อมูล
- ประหยัดเวลา ผ่านการออกแบบพิเศษของพลัคและเล่น MPO / MTP แพทช์เคเบิล / คาเบลลําไส้สามารถนําไปใช้งานและปุ่มในทันที
การใช้งาน
12F MTP- LC/SC/FC/ST สายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสาย
เครื่องเชื่อม MTP ของ OMC ทั้งหมดมาจากเซนโก้ / นิสิน / ซูมิโตโม MTP Fiber Patch Cord เป็นสายเชื่อมเคเบิลความหนาแน่นสูงที่ใช้ในสามพื้นที่
- แอพพลิเคชัน Data Center ที่มีสภาพแวดล้อมความหนาแน่นสูง
- สายไฟเบอร์ออปติกไปยังอาคาร
- การใช้งานเครื่องเชื่อมภายในในอุปกรณ์ไฟเบอร์
แพ็คเกจเคเบิลไฟเบอร์ออปติกส์ที่ใช้ได้ง่ายและคุ้มกันได้ดีนี้ถูกติดป้ายและติดป้ายโดย OMC เป็นแบบเบื้องต้น
ขนาดกระดาษกระดาษมาตรฐาน: 34*22*15 ซม; 44*34*24 ซม ; 54*39*34 ซม.
