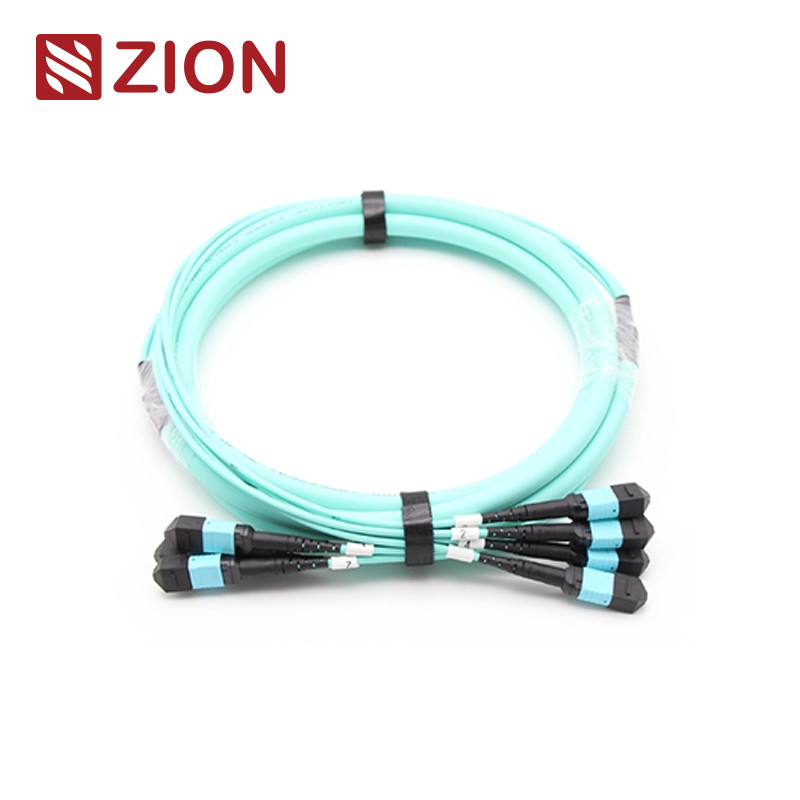

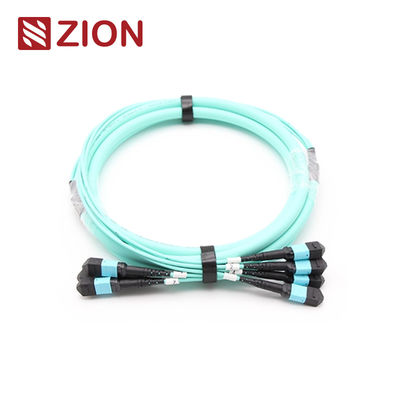

48F(4x12) MTP OM3 สายเคเบิลหลักใยแก้วนำแสง
สายเคเบิลหลัก MTP OM3 ไฟเบอร์ 48 เส้นความหนาแน่นสูง ออกแบบมาสำหรับการใช้งานในศูนย์ข้อมูล รองรับการส่งข้อมูล 10G/40G/100G
รหัส Zion: ZCM22C7HIAX
คำอธิบาย Zion: (4*12)48F MTP OM3 สายเคเบิลหลักใยแก้วนำแสง
ตัวเชื่อมต่อ MTP เป็นตัวเชื่อมต่อแบบ multi-fiber push-on ที่ออกแบบมาสำหรับสภาพแวดล้อมที่มีความหนาแน่นสูง ระบบนี้ส่วนใหญ่ใช้ในศูนย์ข้อมูล แอปพลิเคชันไฟเบอร์ไปยังอาคาร และการเชื่อมต่อภายในอุปกรณ์รับส่งสัญญาณออปติคัลที่รองรับเทคโนโลยี 40G, 100G และ QSFP+
ประเภทตัวเชื่อมต่อ MTP ถูกจัดประเภทตามระเบียบ EIA/TIA-604-5 ตามจำนวนคอร์ เพศ (ชาย/หญิง) และขั้ว (PC หรือ APC)
ภาพรวมผลิตภัณฑ์
สายเคเบิลหลัก MPO/MTP 24F-144F ถูกสิ้นสุดด้วยตัวเชื่อมต่อ MPO/MTP ทั้งสองด้าน เชื่อมต่อโมดูล MPO/MTP เป็นลิงก์ถาวร มีให้เลือกในรูปแบบไฟเบอร์ 12, 24, 48, 60, 72, 96 และ 144 เส้น สายเคเบิลเหล่านี้รองรับความเร็วสูงถึงโซลูชันศูนย์ข้อมูล 10G/40G/100Gbps
มาตรฐานอุตสาหกรรมตัวเชื่อมต่อ
MTP Singlemode
อ้างอิง: EIA/TIA-604-5
รายละเอียดตัวเรือน:
SM APC: ตัวเชื่อมต่อสีเขียว + บูทสีดำ (MTP การสูญเสียมาตรฐาน)
SM APC: ตัวเชื่อมต่อสีเหลือง + บูทสีดำ (MTP การสูญเสียต่ำพิเศษ)
MTP Multimode
อ้างอิง: EIA/TIA-604-5
รายละเอียดตัวเรือน:
OM1 & OM2 PC: ตัวเชื่อมต่อสีเบจ + บูทสีดำ (MTP การสูญเสียมาตรฐาน)
OM3 & OM4 PC: ตัวเชื่อมต่อสีฟ้า + บูทสีดำ (MTP การสูญเสียมาตรฐานและต่ำพิเศษ)
OM3 & OM4 PC: ตัวเชื่อมต่อสีม่วงฮีทเธอร์ + บูทสีดำ (MTP การสูญเสียมาตรฐาน)
- เป็นไปตามมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; เป็นไปตาม TIA-604-5(FOCIS5)
- การเดินสายแบบมีโครงสร้างตาม TIA-568-C
- เป็นไปตาม 10G Fiber Channel
- เป็นไปตาม 40G และ 100G IEEE 802.3
ข้อมูลจำเพาะทางแสง
การสูญเสียการแทรก (MTP) Singlemode (APC ขัดเงา 8 องศา):
การสูญเสียมาตรฐาน: ≤0.75dB(สูงสุด), ≤0.50dB(ทั่วไป)
การสูญเสียต่ำพิเศษ: ≤0.35dB(สูงสุด), ≤0.20dB(ทั่วไป)
การสูญเสียการแทรก (MTP) Multimode (PC ขัดเงาแบบแบน):
การสูญเสียมาตรฐาน: ≤0.6dB(สูงสุด), ≤0.50(ทั่วไป)
การสูญเสียต่ำพิเศษ: ≤0.35dB(สูงสุด), ≤0.20dB(ทั่วไป)
การสูญเสียการแทรก (LC/SC/FC/ST) โหมดเดียว (APC ขัดเงา 8 องศา): ≤0.3dB
การสูญเสียการแทรก (LC/SC/FC/ST) Multimode (PC ขัดเงาแบบแบน): ≤0.3dB
การสูญเสียการคืนกลับ (MTP) Singlemode (APC ขัดเงา 8 องศา): ≥60dB
การสูญเสียการคืนกลับ (MTP) Multimode (PC ขัดเงาแบบแบน): ≥25dB
การสูญเสียการคืนกลับ (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
ความทนทาน: <0.3dB การเปลี่ยนแปลงทั่วไป (200 การผสมพันธุ์)
ความสามารถในการแลกเปลี่ยน: ≤0.2dB
การทดสอบการใส่-ดึง: 500 ครั้ง, IL＜0.5dB
ความต้านทานแรงดึง: >70N
เวลาเสียบปลั๊ก: >600
อุณหภูมิในการทำงาน Singlemode (APC): -40°C ถึง +85°C
คุณสมบัติหลัก
- การสูญเสียการแทรกต่ำ การสูญเสียการคืนกลับสูง
- ตัวเชื่อมต่อ Multi-fiber แบบ MT พร้อมการสิ้นสุดไฟเบอร์ 4, 8, 12 และ 24 เส้น
- โซลูชันประหยัดสำหรับการสิ้นสุดไฟเบอร์จำนวนมาก
- ออกแบบมาสำหรับการสูญเสียต่ำและการใช้งาน SM และ MM มาตรฐาน
- ตัวเลือกสายเคเบิลกลมแบบแข็งแรงทนทาน สายเคเบิลรูปไข่ และตัวเลือกริบบิ้นเปลือย
- ตัวเรือนรหัสสีสำหรับการระบุประเภทไฟเบอร์ได้ง่าย
- ความสามารถในการทำซ้ำและการแลกเปลี่ยนที่ดีเยี่ยม
แอปพลิเคชัน
ตัวเชื่อมต่อ OMC MTP ทั้งหมดมาจาก Senko/Nissin/Sumitomo สายแพทช์ไฟเบอร์ MTP ใช้ในสามพื้นที่หลัก:
- สภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง
- การติดตั้งไฟเบอร์ไปยังอาคาร
- การเชื่อมต่อภายในอุปกรณ์ไฟเบอร์ออปติก
เอกสารผลิตภัณฑ์
แท็บ Push Pull สำหรับ Senko MTP
วัสดุและโครงสร้างสายเคเบิล
ตัวเชื่อมต่อและ Fiber Channel
หมายเหตุ: ตัวเชื่อมต่อตัวเมียต้องเชื่อมต่อกับตัวเชื่อมต่อตัวผู้
แบบร่างสายเคเบิลหลัก MTP-MTP 12F
ข้อมูลจำเพาะความคลาดเคลื่อนของความยาว
| ความยาวโดยรวม (L) (ม.) |
ความคลาดเคลื่อนของความยาว (ซม.) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
วิธีการเชื่อมต่อขั้ว MTP/MPO
วิธีการเชื่อมต่อสามวิธีช่วยให้มั่นใจได้ถึงขั้ว MTP/MPO ที่เหมาะสม เนื่องจากตัวเชื่อมต่อหน่วยของสายเคเบิลหลัก MPO/MTP 24F-144F คือ 12F MPO/MTP จึงยังคงรักษาขั้วเดียวกันกับสายเคเบิลหลัก MPO/MTP 12F เดี่ยว
รายละเอียดวัสดุ
ผลิตภัณฑ์ที่เกี่ยวข้อง
สายเคเบิลหลัก MPO/MTP ยอดนิยมของ Zion Communication:
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM สายเคเบิลหลักใยแก้วนำแสง
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 สายเคเบิลหลักใยแก้วนำแสง
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 สายเคเบิลหลักใยแก้วนำแสง
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM สายเคเบิลหลักใยแก้วนำแสง
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 สายเคเบิลหลักใยแก้วนำแสง
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 สายเคเบิลหลักใยแก้วนำแสง
บรรจุภัณฑ์
สายเคเบิลใยแก้วนำแสงบรรจุในกล่องป้องกันพร้อมฉลาก OMC ขนาดกล่องมาตรฐาน ได้แก่ 34×22×15 ซม., 44×34×24 ซม. และ 54×39×34 ซม. การเลือกกล่องขึ้นอยู่กับปริมาณ มีบรรจุภัณฑ์แบบกำหนดเอง
บริการ OEM/ODM
ตัวเลือกการปรับแต่ง ได้แก่:
- สีสายเคเบิล การพิมพ์ และวัสดุแจ็คเก็ต
- การปรับแต่งสีตัวเชื่อมต่อ
- ฉลาก OEM วงแหวนระบุ และฉลากสายเคเบิล
- กล่องและเครื่องหมายการขนส่งแบบกำหนดเอง
- มีระดับคุณภาพที่แตกต่างกัน
