| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | ไม่มีขีด จำกัด |
| วัสดุ: | CRS เหล็กแผ่นรีดเย็น | ประเภทสิ่งที่แนบมา: | ติดตั้งบนแร็ค 19" ได้ |
|---|---|---|---|
| การติดตั้ง: | ตู้แร็คมาตรฐาน EIA 19" | จำนวนไฟเบอร์: | Max.144 ไฟเบอร์ |
| ขนาด (สxกxล): | 482.6มม.x455มม.x44มม | ||
| แสงสูง: | แผงแพทช์ไฟเบอร์แบบติดตั้งบนชั้นวาง 144F,แผงไฟเบอร์แบบติดตั้งบนชั้นวาง 12 ตลับ |
||
ระบบการจัดการเฟรมเครือข่ายออปติคัล
โครงการ FTTX
ศูนย์ประมวลผลข้อมูล/เคเบิลทีวี (CATV)
การใช้งานอื่นๆ ในระบบไฟเบอร์ออปติก

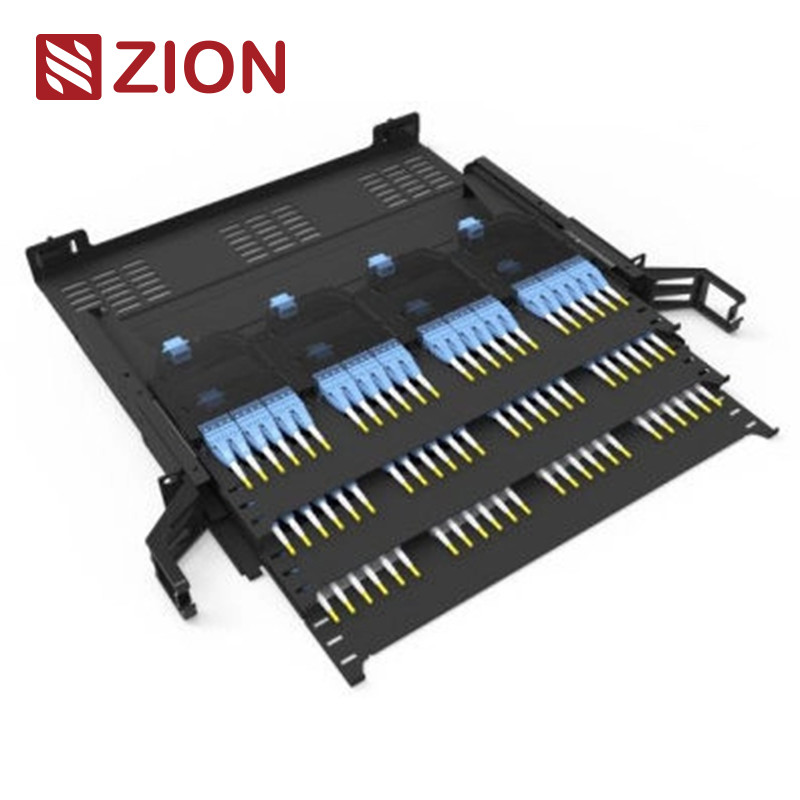

| แผงแพทช์ MTP/MPO-LC ความหนาแน่นสูงพิเศษและคาสเซ็ตตอบสนองความต้องการในปัจจุบันสำหรับระดับความหนาแน่นที่สูงขึ้น โดยติดตั้งไฟเบอร์ 12 เส้นและมีอะแดปเตอร์อาร์เรย์ที่ด้านหน้าและ MTP/MPO ที่ด้านหลังคาสเซ็ตต์นี้ออกแบบมาโดยเฉพาะเพื่อเพิ่มประสิทธิภาพการจัดการสายเคเบิล การปรับใช้ความเร็ว และปรับปรุงความยืดหยุ่นและความสามารถในการจัดการเพื่อลดต้นทุนการติดตั้ง |
คุณสมบัติ:
| • การตกแต่ง: เคลือบด้วยผง | |||||||||
| • เหมาะกับการติดตั้งขนาด 19 นิ้ว | |||||||||
| • การออกแบบถาดคงที่และเลื่อน | |||||||||
| • ใช้งานและบำรุงรักษาง่าย | |||||||||
| • แบบคงที่พร้อมฝาครอบโปร่งใสด้านหน้าวัสดุ PC สะดวกในการสังเกตและบำรุงรักษา | |||||||||
| • ผลิตจากเหล็กรีดเย็นพ่นสีฝุ่นด้วยไฟฟ้าสถิต | |||||||||
| • ด้านบนถอดได้เพื่อการจัดการสายไฟเบอร์ที่ง่ายขึ้น | |||||||||
| • ตรงตามมาตรฐาน IEC-61754-7, EIA/TIA-604-5 & RoHS |
คำอธิบายผลิตภัณฑ์:
| แผงทำด้วยแผ่นรีดเย็นและพ่นสีฝ้าตลับทำด้วยอะลูมิเนียม และแผ่นอะแดปเตอร์ทำด้วยพลาสติกเทปคาสเซ็ตติดอยู่บนแผงด้วยวาล์วกด | |||||||||
| แผงแพทช์ไฟเบอร์ออปติก MPO, SC / FC / ST / LC, UPC, ตัวเชื่อมต่อ APC, 1U, 2U, 3U, 4U เราเป็นผู้ผลิตแผงแพทช์และเทปไฟเบอร์ออปติก MPO ชุดประกอบสายเคเบิลและส่วนประกอบของ MPO | |||||||||
| โมดูล MPO/MTP Cassette ส่วนใหญ่ใช้เพื่อแบ่งตัวเชื่อมต่อ MPO/MTP 12 หรือ 24 ไฟเบอร์ของปลายเทอร์มินัลที่ประกอบไว้ล่วงหน้ากับตัวเชื่อมต่อมาตรฐานแบบซิมเพล็กซ์หรือดูเพล็กซ์ด้วยการใช้ patchcord แบบซิมเพล็กซ์หรือดูเพล็กซ์ เอาต์พุตของโมดูลสามารถเชื่อมต่อโดยตรงกับอุปกรณ์ เฟรม หรือจุดสิ้นสุดของไคลเอ็นต์ |
โมดูลและอุปกรณ์เสริมของ Cassette ที่ตรงกัน:
ข้อมูลจำเพาะ:
| รหัสสินค้า | ZCUHD11F37HL1 | ||||||||
| วัสดุ | CRS เหล็กแผ่นรีดเย็น | ||||||||
| ประเภทสิ่งที่แนบมา | ติดตั้งบนแร็ค 19" ได้ | ||||||||
| การติดตั้ง | ตู้แร็คมาตรฐาน EIA 19" | ||||||||
| สอดคล้อง | TIA/EIA-568-ค.3 | ||||||||
| จำนวนไฟเบอร์ | Max.144 ไฟเบอร์ | ||||||||
| ขนาด (สxกxล) | 482.6มม.x455มม.x44มม | ||||||||
| แอปพลิเคชัน | โทรคมนาคม | ||||||||
| สถานที่กำเนิด | เจ้อเจียง ประเทศจีน | ||||||||
| ยี่ห้อ | HELLOSIGNAL® หรือ OEM | ||||||||
| เวลาจัดส่ง | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ | ||||||||
| ขั้นต่ำ | 50 ชิ้น | ||||||||
แอปพลิเคชัน:
| ระบบและการจัดการสายเคเบิลศูนย์ข้อมูลความหนาแน่นสูงพิเศษ | |||||||||
| โซลูชันการเดินสาย MPO/MTP ระดับมืออาชีพ | |||||||||
| UHD Series เป็นโซลูชันที่หลากหลายในหลายขนาด (1U/2U/4U) และรูปแบบสำหรับอาคาร แบ็คโบน ศูนย์ข้อมูล และแอปพลิเคชันระดับองค์กร |
แผงแพทช์ Hot Fiber ของ Zion Communication
| รหัสไซออน | รหัสสินค้า | คำอธิบายไซออน | |||||||
| 7236061 | ZCUHD11F37HL1 | 1U UHD MPO/MTP-LC 144F ฝาครอบแบบเต็ม แผงแพทช์ติดตั้งบนแร็คคงที่ -12 ตลับ | |||||||
| 7236062 | ZCUHD12F57HL1 | 2U UHD MPO/MTP-LC 288F ฝาครอบแบบเต็ม แผงแพทช์ที่ติดตั้งบนแร็คแบบตายตัว-24 ตลับ | |||||||
| 7236063 | ZCUHD14F78HM1 | 4U UHD MPO/MTP-LC 576F ฝาครอบแบบเต็ม แผงแพทช์ที่ติดตั้งบนแร็คแบบตายตัว-48 ตลับ | |||||||
| 7236064 | ZCUHD11F22HA1 | 1U UHD MPO/MTP-LC 96F ฝาครอบแบบเต็ม แผงแพทช์ที่ติดตั้งบนแร็คคงที่ -4 ตลับ | |||||||
| 7236065 | ZCUHD13F52HA1 | 3U UHD MPO/MTP-LC 288F ฝาครอบแบบเต็ม แผงแพทช์ติดตั้งบนแร็คคงที่ -12 ตลับ | |||||||
| 7236066 | ZCUHD14F62HA1 | 4U UHD MPO/MTP-LC 384F ฝาครอบแบบเต็ม แผงแพทช์ที่ติดตั้งบนแร็คคงที่ -16 เทป | |||||||
| 7236067 | ZCFHD11S17HL1 | 1U FHD MPO&MTP-LC 72F Slide Rail Rack mount patch panel-การออกแบบโมดูลาร์ | |||||||
| 7236068 | ZCFHD11F27HL1 | 1U FHD MPO&MTP-LC 96F แผงแพตช์พาเนลแบบติดตั้งบนแร็คคงที่แบบมาตรฐาน Max-4 | |||||||
