ความทนทานในการผสมพันธุ์ (รอบ): | ≥1,000 | กำลังไฟฟ้าเข้าสูงสุด (mw): | 200 |
---|---|---|---|
การลดทอนความอดทน (dB): | 2 ถึง 10dB: +/- 1 dB & 11 ถึง 20 dB: +/- 10% dB | การสั่นสะเทือน hz (2 ชม.): | 10~55 |
อุณหภูมิในการทำงาน (℃): | -5 ~ +85 | อุณหภูมิในการจัดเก็บ (℃): | -40 ~ +75 |
แสงสูง: | ตัวลดทอนแสง MPO,เสียบตัวลดทอน Mpo แบบคงที่,ตัวลดทอน Mpo ที่สูญเสียการแทรกต่ำ |
รหัสไซออน | คำอธิบายไซออน | |||||||

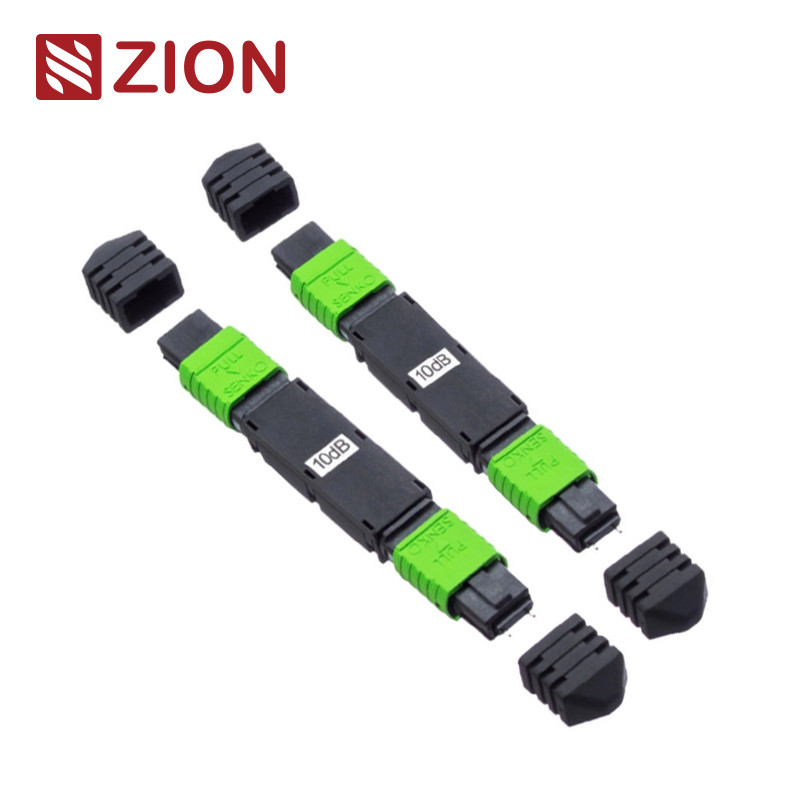

7236013 | 8F MPO ปลั๊กอินตัวลดทอนใยแก้วนำแสงแบบหญิงชาย (1-20dB) |
ตัวลดทอนแบบคงที่ตัวเมียเป็นตัวผู้จาก OMC ให้การควบคุมสัญญาณออปติคอลที่กำหนดไว้ในผลิตภัณฑ์ทั้งแบบรวมและแบบเสริมขึ้นอยู่กับโครงการหรือความต้องการ ตัวลดทอนแบบคงที่สามารถจำกัด (ลดทอน) ปริมาณแสงที่ส่องผ่านให้อยู่ในระดับที่แน่นอนสำหรับโครงการหรือความต้องการใช้งานของคุณระดับการลดทอนที่แม่นยำเหล่านี้ให้ประสิทธิภาพที่แม่นยำสูง | ||||||||
คุณสมบัติ
การลดทอนที่สม่ำเสมอสำหรับแต่ละช่องไฟเบอร์ | ||||||||
Standard MPO (Male) ถึง MPO/(Female) ติดตั้งง่ายในบรรทัด | ||||||||
การสะท้อนกลับต่ำ การสูญเสียการแทรก | ||||||||
การสูญเสียขึ้นอยู่กับโพลาไรเซชันต่ำ (PDL) | ||||||||
การลดทอนที่เสถียร เชื่อถือได้สูง | ||||||||
มีเสถียรภาพต่อสิ่งแวดล้อม | ||||||||
ตัวลดทอนแบบ Multimode ที่ปราศจากสารปนเปื้อนและรอยขีดข่วนมีให้ใช้งาน | ||||||||
ขอลดทอนที่มีอยู่จาก 1 dB ถึง 20 dB 100% ทดสอบในโรงงาน |
การประยุกต์ใช้ตัวลดทอน:
ตัวลดทอนใยแก้วนำแสงของ ZION COMMUNICATIONS เป็นอุปกรณ์ออปติกชนิดหนึ่งที่สามารถลดพลังงานของสัญญาณออปติกได้ใช้เพื่อลดทอนกำลังออปติคอลอินพุตและหลีกเลี่ยงการบิดเบือนที่เกิดจากตัวรับออปติคัลเนื่องจากกำลังออปติคัลอินพุตที่แข็งแกร่งเป็นพิเศษ ตัวลดทอนไฟเบอร์ออปติกเป็นอุปกรณ์แบบพาสซีฟออปติกชนิดหนึ่ง ใช้สำหรับดีบักประสิทธิภาพพลังงานออปติก การดีบัก และการสอบเทียบ ของเครื่องมือใยแก้วนำแสงในระบบสื่อสารด้วยแสงและการลดทอนสัญญาณใยแก้วนำแสงผลิตภัณฑ์ทำจากไฟเบอร์ลดทอนเจือด้วยไอออนโลหะ ซึ่งสามารถปรับกำลังแสงให้อยู่ในระดับที่ต้องการ ส่วนใหญ่ใช้ใน: 1.CWDM&DWDM,2.เครือข่ายศูนย์ข้อมูล3.ระบบ CATV 4.ทดสอบอุปกรณ์ 5.40G/100G การติดตั้ง |
||||||||
ประเภทตัวเชื่อมต่อ | ส.ส | |||||||
MPO Attenuator เป็นส่วนประกอบแบบพาสซีฟที่ออกแบบมาให้เท่ากัน ลดพลังของสัญญาณแสงสำหรับแต่ละช่องสัญญาณไฟเบอร์ ตัวเชื่อมต่อ MPO โดยไม่ต้องเปลี่ยนพื้นฐานของสัญญาณ รูปร่าง.ตัวลดทอนนี้เหมาะสำหรับการใช้งาน 40/100G แบบขนาน การส่งผ่านแสงและการใช้งานความหนาแน่นสูงอื่นๆ ที่ใช้ ตัวเชื่อมต่อ MPOตัวลดทอน MPO สามารถลดความซับซ้อนได้อย่างมาก การออกแบบเครือข่าย ปรับปรุงประสิทธิภาพการติดตั้งและประหยัดพื้นที่ |
การรับรองและการปฏิบัติตาม
GR-326-CORE : ข้อกำหนดทั่วไปสำหรับตัวเชื่อมต่อออปติคัลโหมดเดียวและชุดจัมเปอร์ | ||||||||
GR-910-CORE: ข้อกำหนดทั่วไปสำหรับตัวลดทอนใยแก้วนำแสง | ||||||||
GR-63-CORE: อุปกรณ์เครือข่าย - ข้อกำหนดทั่วไปของระบบอาคาร: การป้องกันทางกายภาพ | ||||||||
ASTM B117 : แนวปฏิบัติมาตรฐานสำหรับการใช้เครื่องพ่นเกลือ (หมอก) | ||||||||
TIA-604 : ขั้นตอนการทดสอบมาตรฐานสำหรับส่วนประกอบไฟเบอร์ออปติก | ||||||||
TIA-455 ซีรี่ส์ :ขั้นตอนการทดสอบมาตรฐานสำหรับส่วนประกอบไฟเบอร์ออปติก | ||||||||
IEC 60874-1 : ตัวเชื่อมต่อสำหรับใยแก้วนำแสงและสายเคเบิล มาตรฐานทั่วไป | ||||||||
IEC 61300 ซีรี่ส์:อุปกรณ์เชื่อมต่อระหว่างไฟเบอร์ออปติกและส่วนประกอบแบบพาสซีฟ ขั้นตอนการทดสอบและการวัดขั้นพื้นฐาน | ||||||||
RoHS: คำสั่งว่าด้วยการจำกัดการใช้สารอันตราย |
ลักษณะเฉพาะ:
พารามิเตอร์ | ส.ส | |||||||
ความยาวคลื่นปฏิบัติการ (นาโนเมตร) | 1310&1550 | |||||||
การลดทอน (dB) | 1 ถึง 20 | |||||||
ชนิดไฟเบอร์ | 8.3/125µm OS2 โหมดเดี่ยว | |||||||
ความทนทานในการผสมพันธุ์(รอบ) | ≥1,000 | |||||||
กำลังไฟฟ้าเข้าสูงสุด (mw) | 200 | |||||||
การลดทอนความอดทน (dB) | 2 ถึง 10dB: +/- 1 dB & 11 ถึง 20 dB: +/- 10% dB | |||||||
การสั่นสะเทือน hz (2 ชม.) | 10~55 | |||||||
อุณหภูมิในการทำงาน (℃) | -5 ~ +85 | |||||||
อุณหภูมิในการจัดเก็บ (℃) | -40 ~ +75 |
ชื่อกฎ
บรรจุภัณฑ์
แพคเกจสายเคเบิลใยแก้วนำแสงที่ถ่ายได้ง่ายและได้รับการป้องกันอย่างดีนี้ได้รับการติดฉลากและทำเครื่องหมายโดย OMC เป็นค่าเริ่มต้น ขนาดกล่องมาตรฐาน: 34*22*15 ซม.;44*34*24 ซม. ;54*39*34 ซม.กล่องที่จะใช้ขึ้นอยู่กับจำนวนสินค้าสามารถปรับแต่งบรรจุภัณฑ์ได้ | ||||||||
บริการ OEM/ODM สำหรับคุณ
ตัวลดทอนคงที่ LC ตัวเมียเป็น LC ตัวผู้ของ OMC มีให้สำหรับ SM UPC (1-25dB) และ SM APC (1-25dB) |
ZION Communication มีประสบการณ์มากมายในการผลิตเคส OEM/ODM เนื่องจากทีมงาน R & D มืออาชีพ |
• โลโก้ที่กำหนดเอง | |||||||
• การออกแบบฉลาก/ถุง PE/กล่อง |
7237015,ZC11FOODXX | 24F MPO ปลั๊กอินตัวลดทอนใยแก้วนำแสงแบบหญิงชาย (1-20dB) | ||
7237014, ZC11FXNNNDXX | 12F MPO ปลั๊กอินตัวลดทอนใยแก้วนำแสงแบบหญิงชาย (1-20dB) | ||
7237013, ZC12FXMMDXX | 8F MPO ปลั๊กอินตัวลดทอนใยแก้วนำแสงแบบหญิงชาย (1-20dB) | ||
7237012,ZC11FXLLDXX | E2000 UPC หญิงถึง E2000 UPC ชายปลั๊กอินตัวลดทอนใยแก้วนำแสงคงที่ (1-25dB) | ||
7237011, ZC11FXKKDXX | E2000 APC หญิงถึง E2000 APC ชายปลั๊กอินตัวลดทอนใยแก้วนำแสงแบบคงที่ (1-25dB) | ||
7237010, ZC12FXJJDXX | MU UPC ตัวเมียถึง MU UPC ตัวผู้ Plug-in ตัวลดทอนใยแก้วนำแสงคงที่ (1-25dB) | ||
7237009, ZC11FXIIDXX | MU APC ตัวเมียถึง MU APC ตัวผู้ Plug-in ตัวลดทอนใยแก้วนำแสงคงที่ (1-25dB) | ||
7237008,ZC11FXHHDXX | FC UPC หญิงถึง FC UPC ชายปลั๊กอินตัวลดทอนใยแก้วนำแสงคงที่ (1-25dB) | ||
7237007, ZC11FXGGDXX | FC APC หญิงถึง FC APC ชาย Plug-in ตัวลดทอนใยแก้วนำแสงคงที่ (1-25dB) | ||
7237006, ZC11FXFFDDXX | ST UPC หญิงถึง ST UPC ชายปลั๊กอินตัวลดทอนใยแก้วนำแสงคงที่ (1-25dB) |
