150/150 CY 600V สายเคเบิลควบคุมกำลังหลายตัวนำทองแดงเปลือยควั่น
HELLOSIGNAL 150/150 CY เป็นสายไฟแบบหลายตัวนำ 600V ที่ได้รับการรับรองในระดับสากลและสายเคเบิลควบคุมที่ออกแบบมาสำหรับการใช้งานในอุตสาหกรรม
ดูแค็ตตาล็อกสายไฟและสายควบคุม
การใช้งานผลิตภัณฑ์
HELLOSIGNAL® 150 เป็นสายเคเบิลหลายตัวนำ 600V ที่ได้รับการรับรองในระดับสากล พร้อมการรับรอง UL & CSA AWM และทนต่อน้ำหล่อเย็น/สารเคมี รุ่นหุ้มฉนวน 150 CY มีแจ็คเก็ต PVC ด้านในและชิลด์ทองแดงเคลือบดีบุก
การใช้งานที่แนะนำ
การควบคุมและการเปิดเครื่องเครื่องจักรอุตสาหกรรม การแปรรูปอาหารและเครื่องดื่ม อุปกรณ์ทางเภสัชกรรม เครื่องจักรเพื่อการส่งออกไปยังยุโรป
การก่อสร้างสายเคเบิล

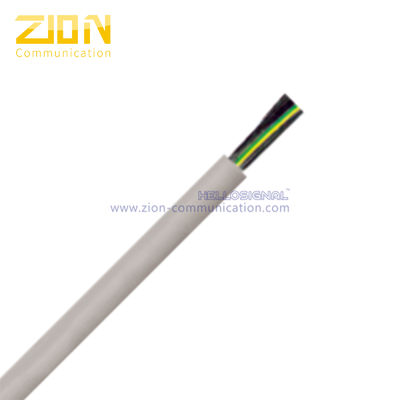

การก่อสร้างที่ไม่มีการป้องกัน
- ตัวนำ: ทองแดงเปลือยตีเกลียวอย่างประณีต
- ฉนวนกันความร้อน: พีวีซี
- เสื้อแจ็คเก็ต: พีวีซีสูตรพิเศษ สีเทา

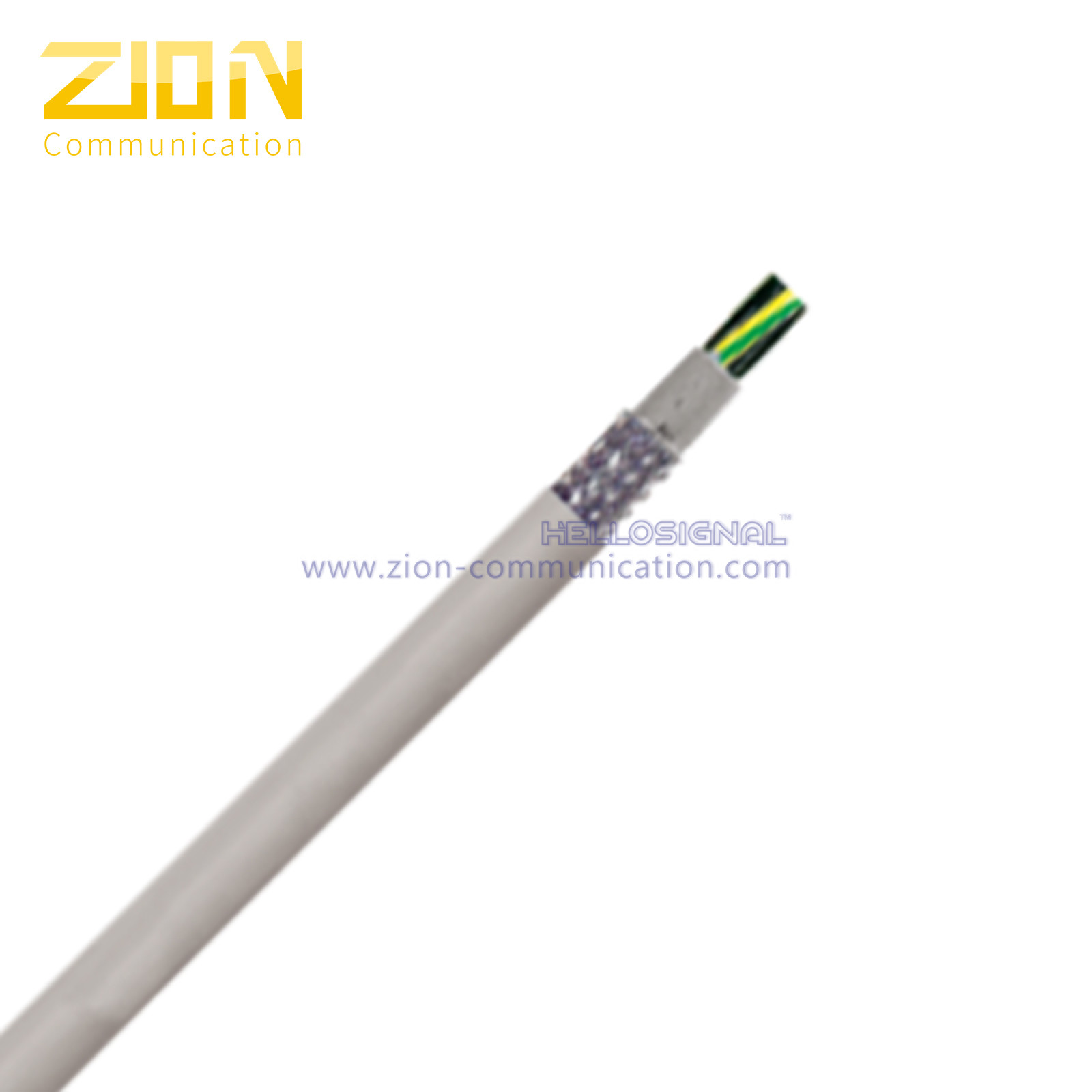

โครงสร้างป้องกัน (150 CY)
- ตัวนำ: ทองแดงเปลือยตีเกลียวอย่างประณีต
- ฉนวนกันความร้อน: พีวีซี
- ป้องกัน: เสื้อชั้นใน PVC; ถักเปียทองแดงกระป๋อง (ครอบคลุม 85%)
- เสื้อแจ็คเก็ต: พีวีซีสูตรพิเศษ สีเทา
ข้อดีของการสมัคร
- แจ็คเก็ต PVC เกรดอุตสาหกรรม (Oil Res I & II)
- การอนุมัติระหว่างประเทศ: UL, CSA
- แจ็คเก็ตอัดรีดด้วยแรงดันที่ยืดหยุ่นมากสำหรับการติดตั้งที่ง่ายดาย
- ตัวนำที่มีรหัสตัวเลขเพื่อการระบุและการเดินสายไฟที่ง่ายดาย
ข้อมูลจำเพาะทางเทคนิค
รัศมีโค้งงอ
การติดตั้ง: 4 x เส้นผ่านศูนย์กลางของสายเคเบิล
ป้องกัน: เส้นผ่านศูนย์กลางสายเคเบิล 6 x
ช่วงอุณหภูมิ
การใช้งานแบบอยู่กับที่: UL/CSA: -40°C ถึง +90°C | -40°ซ ถึง +70°ซ
การใช้งานที่ยืดหยุ่น: UL/CSA: -5°C ถึง +90°C | -5°ซ ถึง +70°ซ
ข้อมูลจำเพาะทางไฟฟ้า
แรงดันไฟฟ้าที่กำหนด: UL/CSA: 600V | 300/500V
แรงดันทดสอบ: 3000V
การพันตัวนำ: สายละเอียด Class 5
รหัสสี: สีดำ ตัวเลขสีขาว พื้นสีเขียว/สีเหลือง
การอนุมัติและการรับรอง
UL: AWM 2587 และ 21098 (น้ำมัน)
คุณสมบัติ: UL Oil Res I/II, NFPA 79
แคนาดา: CSA AWM I/II A/B FT1
เพิ่มเติม: HAR H05VVC4V5-K (มีฉนวนหุ้ม), CE และ RoHS
150 ข้อมูลจำเพาะของผลิตภัณฑ์
20 AWG (0.50 มม.²)
| หมายเลขสินค้า | ตัวนำ | ที่กำหนดด้านนอก (นิ้ว) | น้ำหนักทองแดง (ปอนด์/mft) | ประมาณ น้ำหนัก (ปอนด์/ฟุต) |
|---|
| 7141200 | 3 | 0.244 | 10 | 42 |
| 7141201 | 4 | 0.268 | 13 | 46 |
| 7141202 | 5 | 0.291 | 17 | 59 |
| 7141203 | 7 | 0.354 | 23 | 80 |
| 7141204 | 12 | 0.437 | 39 | 133 |
| 7141205 | 18 | 0.559 | 58 | 220 |
| 7141206 | 25 | 0.630 | 81 | 256 |
19 AWG (0.75 มม.²)
| หมายเลขสินค้า | ตัวนำ | ที่กำหนดด้านนอก (นิ้ว) | น้ำหนักทองแดง (ปอนด์/mft) | ประมาณ น้ำหนัก (ปอนด์/ฟุต) |
|---|
| 7141210 | 3 | 0.264 | 15 | 51 |
| 7141211 | 4 | 0.283 | 20 | 56 |
| 7141212 | 5 | 0.319 | 25 | 76 |
| 7141213 | 7 | 0.390 | 34 | 97 |
| 7141214 | 12 | 0.472 | 58 | 165 |
| 7141215 | 18 | 0.567 | 87 | |
| 7141216 | 25 | 0.673 | 121 | 313 |
18 AWG (1.00 มม.²)
| หมายเลขสินค้า | ตัวนำ | ที่กำหนดด้านนอก (นิ้ว) | น้ำหนักทองแดง (ปอนด์/mft) | ประมาณ น้ำหนัก (ปอนด์/ฟุต) |
|---|
| 7141220 | 3 | 0.276 | 20 | 53 |
| 7141221 | 4 | 0.307 | 26 | 67 |
| 7141222 | 5 | 0.339 | 33 | 89 |
| 7141223 | 7 | 0.409 | 46 | 114 |
| 7141224 | 12 | 0.504 | 78 | 192 |
| 7141225 | 18 | 0.594 | 117 | 272 |
| 7141226 | 25 | 0.709 | 162 | 383 |
16 AWG (1.50 มม.²)
| หมายเลขสินค้า | ตัวนำ | ที่กำหนดด้านนอก (นิ้ว) | น้ำหนักทองแดง (ปอนด์/mft) | ประมาณ น้ำหนัก (ปอนด์/ฟุต) |
|---|
| 7141230 | 3 | 0.319 | 29 | 74 |
| 7141231 | 4 | 0.350 | 39 | 97 |
| 7141232 | 5 | 0.394 | 49 | 113 |
| 7141233 | 7 | 0.484 | 68 | 151 |
| 7141234 | 12 | 0.594 | 117 | 243 |
| 7141235 | 18 | 0.701 | 175 | 348 |
| 7141236 | 25 | 0.846 | 242 | 491 |
14 AWG (2.50 มม.²)
| หมายเลขสินค้า | ตัวนำ | ที่กำหนดด้านนอก (นิ้ว) | น้ำหนักทองแดง (ปอนด์/mft) | ประมาณ น้ำหนัก (ปอนด์/ฟุต) |
|---|
| 7141240 | 3 | 0.390 | 49 | 114 |
| 7141241 | 4 | 0.421 | 65 | 141 |
| 7141242 | 5 | 0.476 | 81 | 173 |
| 7141243 | 7 | 0.571 | 113 | 229 |
| 7141244 | 12 | 0.697 | 194 | 390 |
| 7141245 | 18 | 0.843 | 291 | 571 |
| 7141246 | 25 | 1.016 | 404 | 784 |
ข้อมูลจำเพาะผลิตภัณฑ์แบบมีชิลด์ 150 CY
18 AWG (1.00 มม.²)
| หมายเลขสินค้า | ตัวนำ | ที่กำหนดด้านนอก (นิ้ว) | น้ำหนักทองแดง (ปอนด์/mft) | ประมาณ น้ำหนัก (ปอนด์/ฟุต) |
|---|
| 7141250 | 3 | 0.374 | 52 | 97 |
| 7141251 | 4 | 0.398 | 54 | 121 |
| 7141252 | 5 | 0.437 | 64 | 136 |
| 7141253 | 7 | 0.516 | 80 | 183 |
16 AWG (1.50 มม.²)
| หมายเลขสินค้า | ตัวนำ | ที่กำหนดด้านนอก (นิ้ว) | น้ำหนักทองแดง (ปอนด์/mft) | ประมาณ น้ำหนัก (ปอนด์/ฟุต) |
|---|
| 7141255 | 3 | 0.413 | 57 | 107 |
| 7141256 | 4 | 0.445 | 64 | 142 |
| 7141257 | 5 | 0.496 | 82 | 162 |
| 7141258 | 7 | 0.587 | 97 | 205 |
14 AWG (2.50 มม.²)
| หมายเลขสินค้า | ตัวนำ | ที่กำหนดด้านนอก (นิ้ว) | น้ำหนักทองแดง (ปอนด์/mft) | ประมาณ น้ำหนัก (ปอนด์/ฟุต) |
|---|
| 7141260 | 3 | 0.465 | 81 | 164 |
| 7141261 | 4 | 0.516 | 115 | 198 |
| 7141262 | 5 | 0.575 | 138 | 245 |
| 7141263 | 7 | 0.681 | 162 | 322 |
ข้อมูลการสั่งซื้อ
เครื่องหมาย: HELLOSIGNAL 150/150 CY XXXFT/M
บรรจุภัณฑ์: 100 ม./รีล, 300 ม./สปูลไม้
เวลาจัดส่ง: ปกติ 25 วันหลังจากได้รับเงินมัดจำ
แบรนด์: HELLOSIGNAL® หรือ OEM
