| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Zion communication OR OEM |
| ได้รับการรับรอง: | CE, ROHS, VDE, UL |
| หมายเลขรุ่น: | ไมโครไฟเบอร์เป่าไฟเบอร์ยูนิต |
| จำนวนสั่งซื้อขั้นต่ำ: | 10 กม. |
| รายละเอียดการบรรจุ: | 1000M หรือ 2000M / กลองไม้ |
| เวลาการส่งมอบ: | ปกติ 25 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/ซี |
| สามารถในการผลิต: | 1000KM / เดือน |
| ใยแก้วนำแสง: | ITU-T G.652、G.657 IEC 60793-2-50 | สายเคเบิลออปติก: | IEC 60794-1-2、IEC 60794-5 |
|---|---|---|---|
| บรรจุุภัณฑ์: | 1000M หรือ 2000M / กลองไม้ | ได้รับการรับรอง: | CE, ROHS, VDE, UL |
| แสงสูง: | ไมโครไฟเบอร์เป่าไฟเบอร์ยูนิต,IEC 60794-1-2 สายเคเบิลไฟเบอร์ออปติกเป่าอากาศ,ITU-T G.652 สายเคเบิลไฟเบอร์ออปติกเป่าอากาศ |
||
Micro Air-Blown Fiber Unit (MABFU) สายเคเบิลไฟเบอร์ออปติกแบบเป่าลม
| ไมโครไฟเบอร์เป่าด้วยลมไฟเบอร์ยูนิต (MABFU) | |||||||||||
| บทนำ: | |||||||||||
| MABFU เป็นส่วนสำคัญของสายเคเบิลไฟเบอร์แบบเป่าลมและเป็นผลิตภัณฑ์ยอดนิยมของสายเคเบิลใยแก้วนำแสงในร่ม สำหรับการเดินสายทั่วไปในตลาดโลก โดยเฉพาะในยุโรป ญี่ปุ่น เกาหลีใต้และอื่นๆ MABFU เป็นผลิตภัณฑ์ที่มีเส้นผ่านศูนย์กลางเล็ก น้ำหนักเบา มีความยืดหยุ่นสูงและมีความฝืดที่เหมาะสม และสามารถเป่าเข้าได้ ไมโครดักท์ 5.0/3.5 มม.เส้นใยเคลือบด้วยอะคริเลตเรซินที่อ่อนนุ่มซึ่งให้มิติและความร้อนที่ดีเยี่ยม ความเสถียรในการรองรับเส้นใย นอกจากนี้ เรซินสามารถลอกออกได้ง่ายเมื่อเชื่อมต่อเส้นใยเปลือกนอกคือ a เทอร์โมพลาสติกที่มีแรงเสียดทานต่ำ พื้นผิวของปลอกได้รับการออกแบบด้วยร่องพิเศษเมื่อเทียบกับพื้นผิวของสายเคเบิลใยแก้วนำแสงแบบดั้งเดิม ไม่เพียงแต่ให้การปกป้องทางกลในระดับสูงเท่านั้น แต่ยังให้ประสิทธิภาพการเป่าที่สมบูรณ์แบบอีกด้วย |
|||||||||||
| คุณสมบัติและคุณประโยชน์: | |||||||||||
| ● 2,4,6,8 และ 12 ตัวเลือกเส้นใย ● โครงสร้างที่มั่นคง สมรรถนะทางกลและอุณหภูมิที่ดี ● ออกแบบด้วยร่องพิเศษเพื่อเพิ่มระยะการเป่า ● น้ำหนักเบาและมีความฝืดที่เหมาะสม ให้ติดตั้งซ้ำ ● ออกแบบโดยไม่ใช้เจล ลอกและหยิบจับได้ง่าย ● ความได้เปรียบด้านต้นทุนที่ดีกว่าเมื่อเทียบกับผลิตภัณฑ์แบบดั้งเดิม ● อุปกรณ์เสริมครบ ใช้กำลังคนน้อยลง ใช้เวลาติดตั้งน้อยลง |
|||||||||||
| มาตรฐาน: | |||||||||||
| เว้นแต่จะระบุไว้เป็นอย่างอื่นในข้อกำหนดนี้ ข้อกำหนดทั้งหมดจะต้องเป็นไปตาม ด้วยข้อกำหนดมาตรฐานดังต่อไปนี้ |
|||||||||||
| ใยแก้วนำแสง: | ITU-T G.652,G.657 IEC 60793-2-50 | ||||||||||
| สายเคเบิลออปติก: | IEC 60794-1-2, IEC 60794-5 | ||||||||||

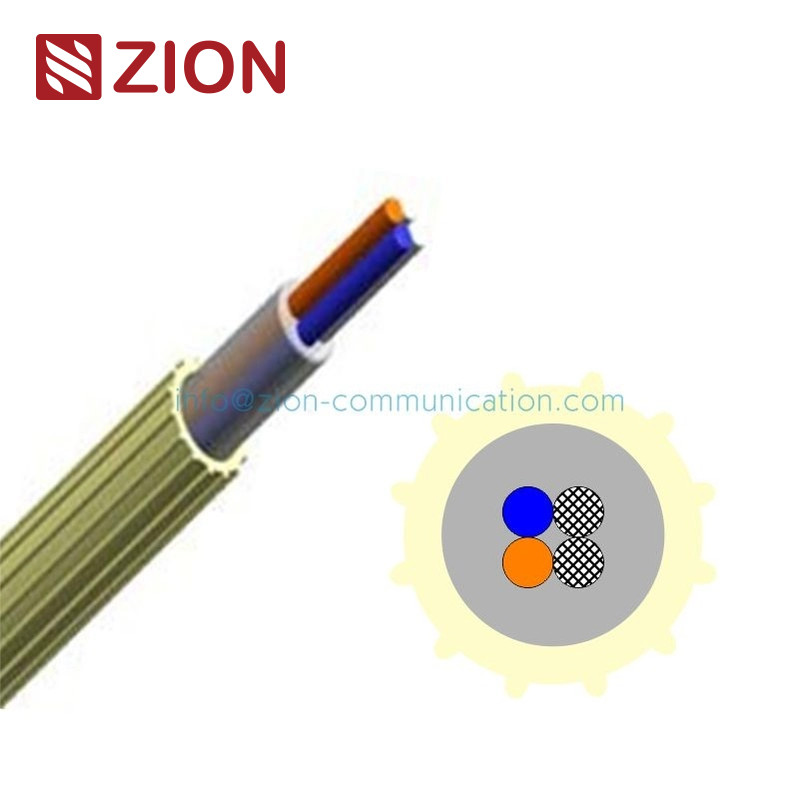

| ส่วนตัดขวาง: | |||||||||||
|
1, ไฟเบอร์ออปติก 2, เรซิ่น 3, +2 "เติม" ไฟเบอร์ 4, ปลอกแรงเสียดทานต่ำ 5, ร่อง |
|||||||||||
| ประสิทธิภาพพื้นฐาน | |||||||||||
| จำนวนไฟเบอร์ | 2 ไฟเบอร์ | 4 ไฟเบอร์ | 6 ไฟเบอร์ | 8 ไฟเบอร์ | 12 ไฟเบอร์ | ||||||
| เส้นผ่านศูนย์กลางภายนอก (มม.) | 1.20±0.05 | 1.20±0.05 | 1.40±0.05 | 1.50±0.05 | 1.65±0.05 | ||||||
| น้ำหนัก (กรัม/เมตร) | 1.0 | 1.0 | 1.3 | 1.8 | 2.2 | ||||||
| รัศมีโค้งต่ำสุด (มม.) | 50 | 50 | 60 | 80 | 80 | ||||||
| อุณหภูมิ | การจัดเก็บ:-30℃ ～ +70℃ การทำงาน:-30℃ ～ +70℃ การติดตั้ง:-5℃ ～ +50℃ | ||||||||||
| อายุการใช้งานของสายเคเบิล | 25 ปี | ||||||||||
| หมายเหตุ: ขอแนะนำให้โครงสร้างของเส้นใย 2 หน่วยประกอบด้วยเส้นใยที่เติม 2 เส้นเพราะได้รับการพิสูจน์แล้วว่าเส้นใย 2 หน่วย ด้วยเส้นใยที่เติม 2 เส้นนั้นดีกว่าแบบที่มีเส้นใยเป็นศูนย์หรือหนึ่งเส้นในประสิทธิภาพการเป่าและความสามารถในการปอกไฟเบอร์ |
|||||||||||
| พารามิเตอร์การทดสอบ | |||||||||||
| การลดทอนหน่วยไฟเบอร์ | |||||||||||
| ประเภทไฟเบอร์ | SM G.652D,G.657.A1 | ||||||||||
| การลดทอน | สูงสุด 0.40dB/km ที่ 1310nm | ||||||||||
| สูงสุด 0.30dB/km ที่ 1550nm | |||||||||||
| เป่าทดสอบ | |||||||||||
| จำนวนไฟเบอร์ | 2 ไฟเบอร์ | 4 ไฟเบอร์ | 6 ไฟเบอร์ | 8 ไฟเบอร์ | 12 ไฟเบอร์ | ||||||
| อุปกรณ์ทดสอบ | PLUMETTAZ:UM25, ERICSSON:F, CATWAY:FBT-1.1 | ||||||||||
| ท่อมาตรฐาน | 5.0/3.5 มม. | ||||||||||
| ความดัน | 7bar / 10bar | ||||||||||
| ระยะเป่าลมทั่วไป | 500 ม./1000 ม. | 500 ม./1000 ม. | 500 ม./1000 ม. | 500 ม./1000 ม. | 500 ม./800 ม. | ||||||
| เวลาเป่าโดยทั่วไป | 10นาที/18นาที | 10นาที/18นาที | 12นาที/18นาที | 13นาที/18นาที | 15นาที/18นาที | ||||||
| ประสิทธิภาพทางกล | |||||||||||
| ทดสอบ | มาตรฐาน | พารามิเตอร์ | ผลการทดสอบ | ||||||||
| ความเครียด | EN 18700 A1/501 IEC 60794-1-2-E1 |
โหลด 1×W | การลดทอนเพิ่มเติม ≤0.05dB หลังการทดสอบ |
||||||||
| โค้งงอ | IEC 60794-1-2--E11A | เส้นผ่านศูนย์กลาง 40 มม. × 3 รอบ 5 รอบที่ 20 ℃ |
การลดทอนเพิ่มเติม ≤0.05dB หลังการทดสอบ | ||||||||
| บดขยี้ | IEC 60794-1-2-E3 | 100 N, 60s | การลดทอนเพิ่มเติม ≤0.05dB หลังการทดสอบ | ||||||||
| การทดสอบทางแสงทั้งหมดดำเนินการที่ 1550 nm | |||||||||||
| ประสิทธิภาพด้านสิ่งแวดล้อม | |||||||||||
| ทดสอบ | มาตรฐาน | พารามิเตอร์ | ผลการทดสอบ | ||||||||
| วัฏจักรอุณหภูมิ | IEC 60794-1-2-F1 | -30℃, +70℃, (2 รอบ) |
การลดทอนสัมบูรณ์ ≤0.5dB/km ระหว่างการทดสอบ การลดทอนเพิ่มเติม ≤0.1dB/km ระหว่างและหลังการทดสอบ |
||||||||
| แช่น้ำ | IEC 60794-5 | ในน้ำ 1,000 ชั่วโมง 18℃～22℃ |
(ทดสอบหลังจากรอบอุณหภูมิ) ≤0.07dB/km เปลี่ยนเมื่อเทียบกับค่าเริ่มต้น |
||||||||
| วัฏจักรความร้อนชื้น | IEC 60068-2-38 | 25 ℃, 65 ℃, 25 ℃, 65 ℃, 25℃,-10℃, 25℃ |
การลดทอนสัมบูรณ์ ≤0.5dB/km ระหว่างการทดสอบ การลดทอนเพิ่มเติม ≤0.1dB/km ระหว่างและหลังการทดสอบ |
||||||||
| การทดสอบทางแสงทั้งหมดดำเนินการที่ 1550 nm | |||||||||||
| รหัสสีไฟเบอร์ | |||||||||||
| ไม่. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
| สี | สีฟ้า | ส้ม | เขียว | สีน้ำตาล | สีเทา | สีขาว | |||||
| ไม่. | 7 | 8 | 9 | 10 | 11 | 12 | |||||
| สี | สีแดง | สีดำ | สีเหลือง | สีม่วง | สีชมพู | อควา | |||||
| สีฝัก | |||||||||||
| ● สีเหลือง | |||||||||||
| ระยะเวลาในการจัดส่ง | |||||||||||
| ความยาวการส่งมอบมาตรฐานคือ 1,000 ม., 2000 ม., 3000 ม., 4000 ม., 6000 ม. โดยมีความทนทาน -0.5 ~ + 1% สำหรับตัวเลือกเพิ่มเติม โปรดติดต่อฝ่ายบริการลูกค้า |
|||||||||||
| บรรจุภัณฑ์ | |||||||||||
| ฟรีม้วนในกระทะ | |||||||||||
| จำนวนไฟเบอร์ | ความยาว (ม.) |
ขนาดกระทะ Φ×H (มม.) |
น้ำหนัก (ทั้งหมด) (กิโลกรัม) |
|
|||||||
| 2～4 ไฟเบอร์ | 2000 m | φ510 × 200 | 8.0 | ||||||||
| 4000 m | φ510 × 200 | 10.0 | |||||||||
| 6000 ม. | φ510 × 300 | 13.0 | |||||||||
| 6 ไฟเบอร์ | 2000 m | φ510 × 200 | 9.0 | ||||||||
| 4000 m | φ510 × 300 | 12.0 | |||||||||
| 8 ไฟเบอร์ | 2000 m | φ510 × 200 | 9.0 | ||||||||
| 4000 m | φ510 × 300 | 14.0 | |||||||||
| 12 ไฟเบอร์ | 1,000 m | φ510 × 200 | 8.0 | ||||||||
| 2000 m | φ510 × 200 | 10.0 | |||||||||
| 3000 ม. | φ510 × 300 | 14.0 | |||||||||
| 4000 m | φ510 × 300 | 15.0 | |||||||||
