| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Zion communication OR OEM |
| ได้รับการรับรอง: | CE, RoHS, VDE, UL, CUL, LPCB |
| หมายเลขรุ่น: | สายเคเบิลคู่และสายดิน |
| จำนวนสั่งซื้อขั้นต่ำ: | 20 กม. |
| รายละเอียดการบรรจุ: | 100M, 200M, ม้วน, กล่อง |
| เวลาการส่งมอบ: | 25 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/ซี |
| สามารถในการผลิต: | 1000KM / เดือน |
| คอนดักเตอร์: | RE: 1mm² ถึง 2.5mm²: ทองแดงแข็งคลาส 1 | ป้องกันวงจร: | 1 มม.² ถึง 2.5 มม.²: ทองแดงแข็งคลาส 1 |
|---|---|---|---|
| ตัวนำ (โลก): | 4mm² ถึง 16mm²: ทองแดงควั่นคลาส 2 | ฉนวนกันความร้อน: | โพลีไวนิลคลอไรด์ (PVC) |
| ฝัก: | โพลีไวนิลคลอไรด์ (PVC) |

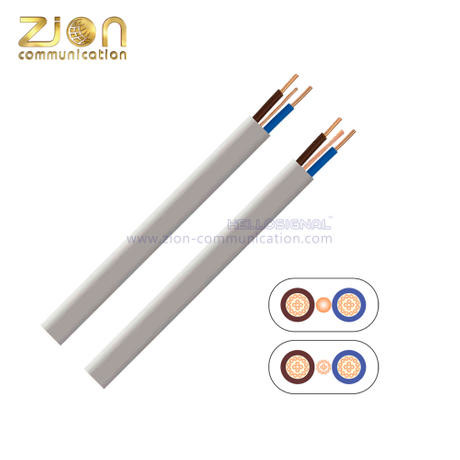

| สายเคเบิลคู่และสายดิน | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| แอปพลิเคชัน: | มาตรฐานสายเคเบิล: | ||||||||||||||||||||||||
| สายเคเบิลนี้มีตัวนำป้องกันเปลือย บวก 1, 2 หรือ 3 คอร์ ใช้สำหรับติดตั้งถาวรในที่แห้งหรือ บริเวณที่มีความชื้นตัดกับพื้นผิวโดยตรง บนถาดหรือในที่โล่ง ในกรณีที่จำเป็นต้องมีการป้องกันทางกล สามารถวางในท่อร้อยสายหรือเดินสายไฟได้ |
BSEN 50363-3, BS 6004 | ||||||||||||||||||||||||
| สารหน่วงไฟตามมาตรฐาน IEC/EN 60332-1-2 | |||||||||||||||||||||||||
| รายละเอียดสินค้า: | |||||||||||||||||||||||||
| คอนดักเตอร์ | RE: 1mm² ถึง 2.5mm²: ทองแดงแข็งคลาส 1 | ||||||||||||||||||||||||
| RM: 4mm² ถึง 16mm²: ทองแดงควั่นคลาส 2 | |||||||||||||||||||||||||
| ป้องกันวงจร ตัวนำ (โลก) |
1mm² ถึง 2.5mm²: ทองแดงแข็งคลาส 1 | ||||||||||||||||||||||||
| 4mm² ถึง 16mm²: ทองแดงควั่นคลาส 2 | |||||||||||||||||||||||||
| ฉนวนกันความร้อน | โพลีไวนิลคลอไรด์ (PVC) | ||||||||||||||||||||||||
| ฝัก | โพลีไวนิลคลอไรด์ (PVC) | ||||||||||||||||||||||||
| ลักษณะเฉพาะ: | |||||||||||||||||||||||||
| อัตราแรงดันไฟฟ้า Uo/U | 300/500V | ||||||||||||||||||||||||
| คะแนนอุณหภูมิ | -5 °C ถึง +70°C | ||||||||||||||||||||||||
| รัศมีการดัดขั้นต่ำ | คงที่: 6 x เส้นผ่านศูนย์กลางโดยรวม | ||||||||||||||||||||||||
| การระบุหลัก: | |||||||||||||||||||||||||
| 1 แกนหลัก: | สีน้ำตาล | ||||||||||||||||||||||||
| 2 แกนหลัก: | สีน้ำตาล | สีฟ้า | |||||||||||||||||||||||
| 2 แกนหลัก: | สีน้ำตาล | สีฟ้า | |||||||||||||||||||||||
| 3 แกนหลัก: | สีน้ำตาล | สีฟ้า | สีดำ | ||||||||||||||||||||||
| ไม่ควรติดตั้งที่อุณหภูมิต่ำกว่า 0°C หรือสูงกว่า +60°C | |||||||||||||||||||||||||
| ขนาด: | |||||||||||||||||||||||||
| ไซออนโค้ด | เลขที่ของ แกน |
พื้นที่หน้าตัดที่กำหนด (mm²) | ความหนาที่กำหนด ของฉนวน (มม.) |
เล็กน้อยโดยรวม เส้นผ่านศูนย์กลาง (มม.) |
เล็กน้อยโดยรวม เส้นผ่านศูนย์กลาง (มม.) |
เล็กน้อยโดยรวม เส้นผ่านศูนย์กลาง (มม.) |
เล็กน้อยโดยรวม เส้นผ่านศูนย์กลาง (มม.) |
ระบุ น้ำหนัก Kg/km |
|||||||||||||||||
| TAEC2x1.0 | 2 | 1 | 1 | 1 | 0.6 | 0.9 | 4.35 x 7.95 | 68 | |||||||||||||||||
| TAEC2x1.5 | 2 | 1.5 | 1 | 1 | 0.7 | 0.9 | 4.85 x 8.90 | 87 | |||||||||||||||||
| TAEC2x2.5 | 2 | 2.5 | 1 | 1.5 | 0.8 | 1 | 5.65 x 10.65 | 120 | |||||||||||||||||
| TAEC2x4.0 | 2 | 4 | 2 | 1.5 | 0.8 | 1 | 6.30x11.95 | 172 | |||||||||||||||||
| TAEC2x6.0 | 2 | 6 | 2 | 2.5 | 0.8 | 1.1 | 7.10x13.70 | 235 | |||||||||||||||||
| TAEC2x10 | 2 | 10 | 2 | 4* | 1 | 1.2 | 8.70x 17.25 | 373 | |||||||||||||||||
| TAEC2x16 | 2 | 16 | 2 | 6* | 1 | 1.3 | 9.85 x 20.0 | 530 | |||||||||||||||||
| TAEC3x1.0 | 3 | 1 | 1 | 1 | 0,6 | 0.9 | 4.35 x 9.80 | 91 | |||||||||||||||||
| TAEC3x1.5 | 3 | 1.5 | 1 | 1 | 0.7 | 0.9 | 4.85 x 11.2 | 115 | |||||||||||||||||
| ตัวนำ: | |||||||||||||||||||||||||
| พื้นที่หน้าตัดที่กำหนด (มม²) |
ความต้านทานสูงสุดของตัวนำที่20ºC โอห์ม/km |
||||||||||||||||||||||||
| สายธรรมดา | |||||||||||||||||||||||||
| 1 | 18.1 | ||||||||||||||||||||||||
| 1.5 | 12.1 | ||||||||||||||||||||||||
| 2.5 | 7.41 | ||||||||||||||||||||||||
| ตัวนำไฟฟ้าควั่นคลาส 2 สำหรับสายเคเบิลคอร์เดี่ยวและมัลติคอร์ | |||||||||||||||||||||||||
| พื้นที่หน้าตัดที่กำหนด (mm²) | แอมป์ความจุปัจจุบัน | ความต้านทานสูงสุดของตัวนำที่20ºC โอห์ม/km |
|||||||||||||||||||||||
| ตัวนำทองแดงอบอ่อน | |||||||||||||||||||||||||
| หนังสือเวียน | สายธรรมดา | ||||||||||||||||||||||||
| 4 | 7 | 4.61 | |||||||||||||||||||||||
| 6 | 7 | 3.08 | |||||||||||||||||||||||
| 10 | 7 | 1.83 | |||||||||||||||||||||||
| 16 | 7 | 1.15 | |||||||||||||||||||||||
| ตารางด้านบนเป็นไปตาม EN 60228 | |||||||||||||||||||||||||
