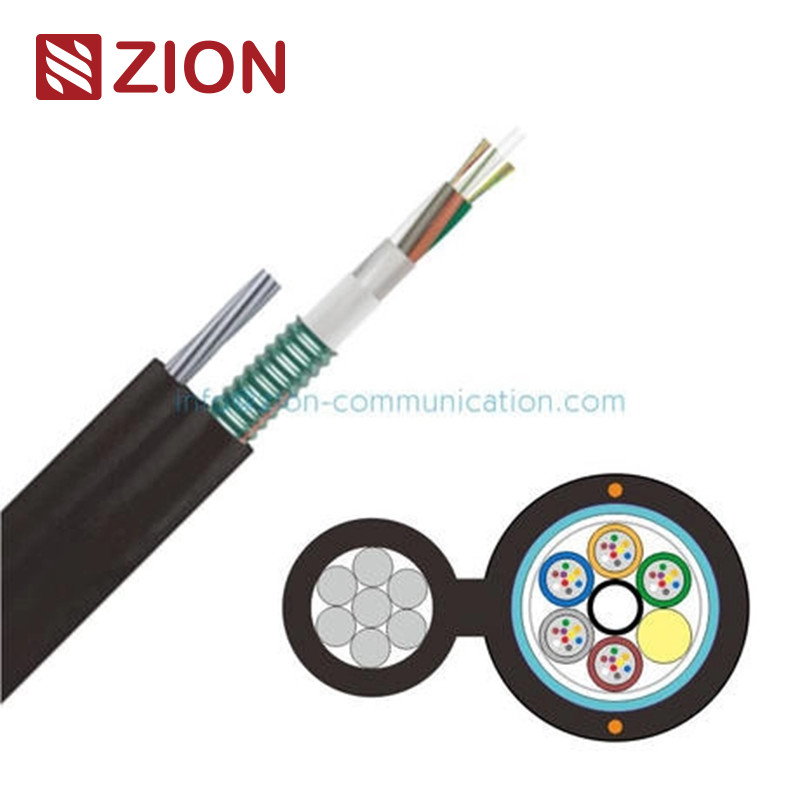

สายเคเบิลออปติกที่รองรับตัวเองหุ้มเกราะเบา 8 (แห้งทั้งหมด) GYFC8S

(แห้งหมด) GYFC8S แขนรบเบา สนับสนุนตัวเองรูป 8 สายไฟฟ้าออปติก

GYFC8S

สายไฟอัมโรด สะพายตัวเองรูป 8

การใช้งาน

ความต้านทานต่อการดึงสูง

ความทนทานต่อการบดสูง

อุปกรณ์อากาศที่รองรับตัวเอง

การออกแบบแกนครึ่งแห้ง, ง่ายสําหรับการติดตั้งและ splice

ลักษณะ

ข้อมูลที่คุณให้ มีรายละเอียดสายไฟฟ้าไฟเบอร์ออปติกและความหลากหลายของพวกเขารายละเอียดการทํางานนี่คือความแตกต่างของลักษณะสําคัญ

ประเภทและรายละเอียดของเส้นใย:

1. จี652.Dและจี655เป็นชนิดของเส้นใยแบบเดียวที่มีลักษณะการอ่อนแอและการกระจายตัวที่เฉพาะเจาะจง ซึ่งมักถูกใช้ในระบบส่งแสงต่าง ๆ

   • จี652.Dเป็นเส้นใยแบบหนึ่งแบบมาตรฐานที่มีการลดความหนาลงที่เหมาะสําหรับการใช้งานทั่วไป
   • จี655เป็นเส้นใยที่เปลี่ยนความกระจายที่ไม่เป็นศูนย์ที่ออกแบบมาสําหรับการส่งสัญญาณระยะไกลและความจุสูง โดยเฉพาะที่ต้องการการชําระค่าเสียจากการกระจาย

2. สายใย Multimode:

   • 50/125 μmและ62.5/125 μmคือกว้างของแกน/คลุมสําหรับเส้นใยมูลติโมด ที่ใช้ทั่วไปในการส่งข้อมูลระยะสั้น (เช่น ภายในอาคารหรือสภาพแวดล้อมของคัมพัส)

ความอ่อนแอ (การสูญเสียสัญญาณ):

• จี652.Dและจี655:

  • ใน850 nmและ1300 nm, ทั้งสองชนิดของเส้นใยมีความอ่อนแอของ≤3.0 dB/km.
  • ใน1310 nm,จี652.Dมีการอ่อนแอของ≤0.36 dB/kmและจี655มี≤0.40 dB/km.
  • ใน1550 nm, ความอ่อนแอคือ≤0.22 dB/kmสําหรับจี652.Dและ≤0.23 dB/kmสําหรับจี655.

• สายใย Multimode (50/125 μm และ 62.5/125 μm):

  • ใน850 nm, ความอ่อนแอคือ≤3.0 dB/km.
  • ใน1300 nm, ความอ่อนแอยัง≤1.0 dB/km.

ความกว้างแบนด์วิธ (ความจุในการส่งสัญญาณ):

• สายใยมูลติโมด:
  • ใน850 nm,50/125 μmสายใยมีความกว้างแบนด์วิดของ≥ 500 MHz·kmในขณะที่62.5/125 μmสายใยมี≥200 MHz·km.
  • ใน1300 nm,50/125 μmสายใยมีความกว้างแบนด์วิดของ≥ 1000 MHz·kmในขณะที่62.5/125 μmสายใยมี≥ 600 MHz·km.

การกระจายกระจายโหมด polarisation (PMD):

• สายใยแต่ละสาย: ทั้งคู่จี652.Dและจี655สายใยมีค่าการกระจายกระจายในสภาพขั้วโลก≤0.20 PS/√km.
• ค่าเชื่อมโยงการออกแบบ (M=20, Q=0.01%): ทั้งคู่จี652.Dและจี655สายใยมีค่าเชื่อมต่อการออกแบบ≤0.1 ps/√km.

ข้อมูลทางเทคนิคสําหรับสายไฟเบอร์ออปติก:

รายละเอียดต่อไปนี้สําหรับสายไฟฟ้าไฟเบอร์ออปติกมีจํานวนเส้นใยที่แตกต่างกันและการจัดตั้ง:

• ตัวเลือกการนับเส้นใย: 24, 48, 72, 96, 144 สายใย

• ท่อลอย:

  • จํานวนท่อต่อจํานวนเส้นใย:
    • 24 สายใย: 4 ท่อ * 6 สายใยต่อท่อ
    • 48 ใย: 4 ท่อ * 12 สายใยต่อท่อ
    • 72 สายใย: 6 ท่อ * 12 ใยต่อท่อ
    • 96 สายใย: 8 ท่อ * 12 ใยต่อท่อ
    • 144 ใย: 12 ท่อ * 12 ใยต่อท่อ

• กว้างนอก:

  • 24 สายใย: 1.9 มิลลิเมตร
  • 48, 72, 96 สายใย: 2.4 มิลลิเมตร
  • 144 ใย: 2.4 มิลลิเมตร

• สมาชิกกําลังกลาง:

  • วัสดุFRP(พลาสติกเสริมใย)
  • กว้าง:20.0 มิลลิเมตรสําหรับเส้นใย 24/482.6 มิลลิเมตรสําหรับเส้นใย 72/96/144

• วัสดุป้องกันน้ํา:เทปป้องกันน้ําและเส้นใยเพื่อป้องกันน้ําไม่เข้า

• เสื้อเกราะ:เทปเหล็กกระบวนสําหรับการป้องกันทางกล

• สายสื่อ:7*1.6 มิลลิเมตรโครงสร้าง

• กล่องภายนอก:

  • ความหนา:1.8 มิลลิเมตรราคาเฉพาะ

• กว้างของเคเบิล:

  • 24 สายใย: ประมาณ 11.1 มิลลิเมตร * 22.1 มิลลิเมตร
  • 48 ใย: ประมาณ 12.1 มิลลิเมตร * 23.1 มิลลิเมตร
  • 72 สายใย: ประมาณ 12.6 มิลลิเมตร * 23.6 มิลลิเมตร
  • 96 สายใย: ประมาณ 14.6 มิลลิเมตร * 25.6 มิลลิเมตร
  • 144 ใย: ประมาณ 17.6 มิลลิเมตร * 28.6 มิลลิเมตร

• น้ําหนักสาย:

  • 24 สายใย: 280 kg/km
  • 48 ใย: 310 kg/km
  • 72 สายใย: 330 kg/km
  • 96 สายใย: 370 kg/km
  • 144 ใย: 440 kg/km

• ระยะอุณหภูมิการทํางาน: -40°C ถึง +70°C

• ความแข็งแรงในการดึง:

  • ระยะสั้น:8000 N.
  • ระยะยาว:2700 N.

• ความทนทานต่อการบด:

  • ระยะสั้น:2000 N/100 มม..
  • ระยะยาว:600 N/100 มม.
