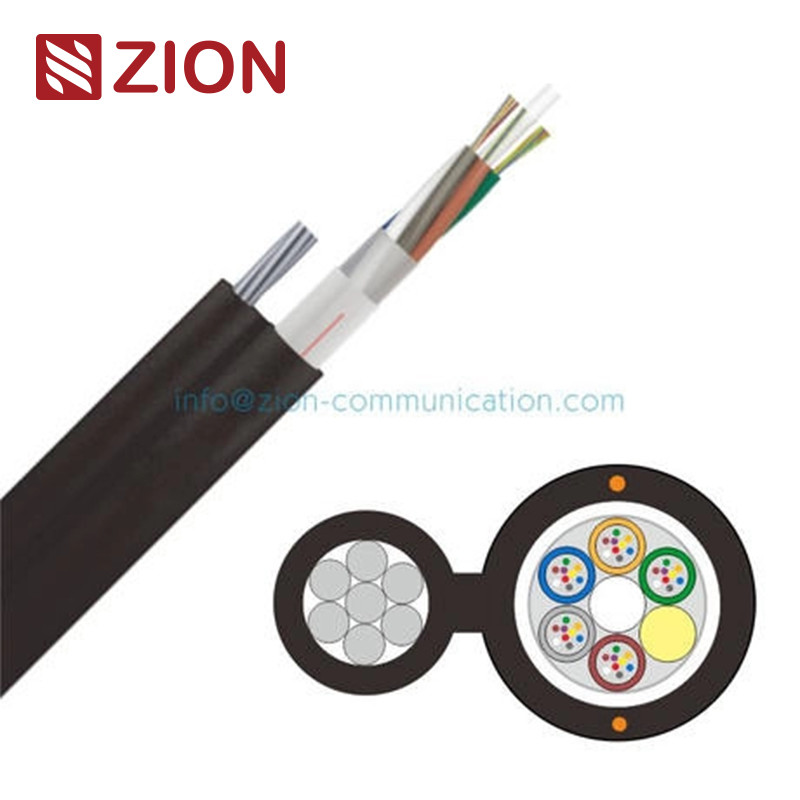

GYFTC8A FRP CSM อัลลูมิเนียมอ้อมอัดอากาศการติดตั้ง รูป-8 สายไฟฟ้าออปติกที่รองรับตัวเอง

GYFTC8A

FRP CSM อัลลูมิเนียม ปรางการติดตั้งอากาศ สายไฟฟ้าไฟฟ้าออปติก รูป-8 ยืนยันตัวเอง

การใช้งาน

ความแข็งแรงในการดึงสูง
อุปกรณ์อากาศที่รองรับตัวเอง

ลักษณะและข้อมูลเทคนิคสําหรับสายไฟเบอร์ออปติก

คุณลักษณะของเส้นใย

จี652.D (โหมดเดียว)

• ความอ่อนแอ:
  • @1310 nm: ≤0.36 dB/km
  • @1550 nm: ≤0.22 dB/km
• การกระจายโหมดการขั้ว
  • สายใยแต่ละเส้น: ≤0.20 ps/√km
  • ค่าเชื่อมแบบ (M=20, Q=0.01%): ≤0.1 ps/√km

G.655 (โหมดเดียว):

• ความอ่อนแอ:
  • @1310 nm: ≤0.40 dB/km
  • @1550 nm: ≤0.23 dB/km
• การกระจายโหมดการขั้ว
  • สายใยแต่ละเส้น: ≤0.20 ps/√km
  • ค่าเชื่อมแบบ (M=20, Q=0.01%): ≤0.1 ps/√km

50/125μm (มัลติโมด):

• ความอ่อนแอ:
  • @850 nm: ≤3.0 dB/km
  • @1300 nm: ≤1.0 dB/km
• ความกว้างแบนด์วิด:
  • @850 nm: ≥500 MHz·km
  • @1300 nm: ≥1000 MHz·km

62.5/125μm (มัลติโมด):

• ความอ่อนแอ:
  • @850 nm: ≤3.0 dB/km
  • @1300 nm: ≤1.0 dB/km
• ความกว้างแบนด์วิด:
  • @850 nm: ≥200 MHz·km
  • @1300 nm: ≥600 MHz·km

ข้อมูลเทคนิค

1. จํานวนเส้นใย:มีให้เลือกในรูปแบบของเส้นใย 24, 48, 72, 96, 144, และ 288

2. โครงสร้างท่อลอย:

   • จํานวนหลอดและเส้นใยต่อหลอด:
     • 24 ใย: 4 ท่อ × 6 ใย
     • 48 ใย: 4 ท่อ × 12 ใย
     • สายใย 72: 6 ท่อ × 12 สายใย
     • 96 สายใย: 8 ท่อ × 12 สายใย
     • 144 ใย: 12 ท่อ × 12 ใย
     • 288 สายใย: 24 ท่อ × 12 สายใย
   • กว้างภายนอก: 1.9 mm ถึง 2.4 mm ขึ้นอยู่กับการตั้งค่า

3. สมาชิกกําลังกลาง:

   • วัสดุ: FRP หรือเหล็ก
   • กว้าง: ช่วงจาก 2.0 mm ถึง 7.4 mm ขึ้นอยู่กับจํานวนเส้นใย

4. วัสดุป้องกันน้ํา:

   • สายไฟที่เต็มไปด้วยสารประกอบ เพื่อให้มั่นคงต่อความต้านทานน้ํา

5. ชั้นกันความชื้น:

   • เทปอลูมิเนียมแผ่นสําหรับการป้องกันเพิ่มเติม

6. สายสื่อ:

   • โครงสร้าง: 7 × 1.6 mm สําหรับความแข็งแรงและการสนับสนุน

7. กล่อง:

   • ความหนา: ราคา 1.8 มิลลิเมตร

8. ขนาดและน้ําหนักของเคเบิล:

   • กว้างเคเบิลแตกต่างกันจากประมาณ 10.2 mm ถึง 19.5 mm (เคเบิลหลัก) และ 21.2 mm ถึง 30.5 mm (รวมสายส่งสาร)
   • น้ําหนักตั้งแต่ 220 ± 10 kg/km ถึง 450 ± 10 kg/km

9. ความสามารถทางกล:

   • ระยะอุณหภูมิการทํางาน:-40°C ถึง +70°C
   • ความแข็งแรงในการดึง:
     • ระยะสั้น: 8000 N
     • ระยะยาว: 2700 น.
   • ความต้านทานต่อการบด:
     • ระยะสั้น: 1000 N/100 mm
     • ระยะยาว: 300 N/100 mm

10. การจัดสี:

    • สีเส้นใยและท่อตามตารางการระบุที่กําหนดไว้
