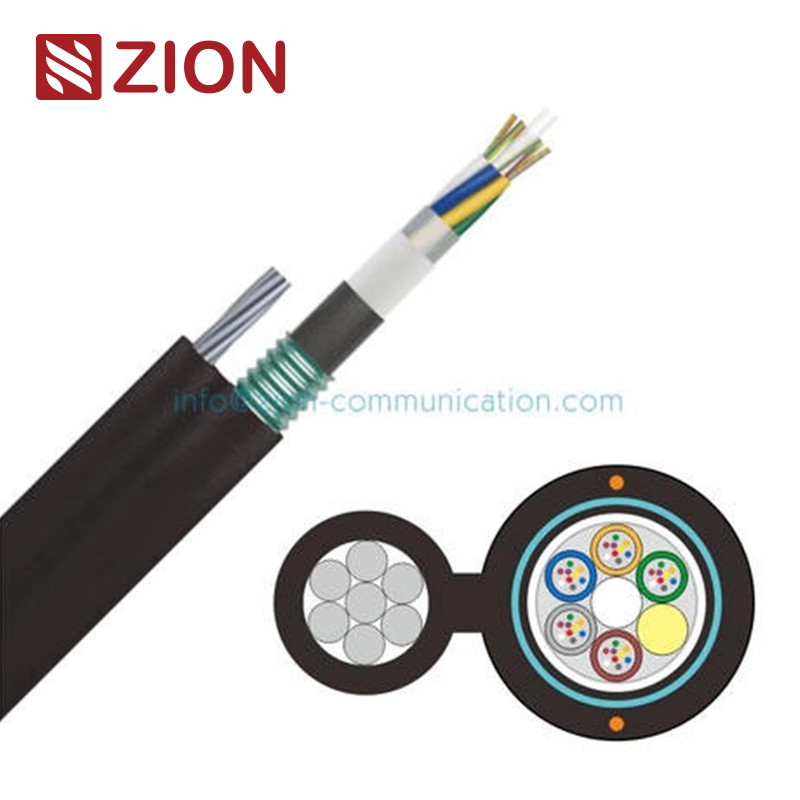

GYFC8Y53 FRP CSM Double Sheath Fiber Optic รูปที่ 8 การติดตั้งทางอากาศ

GYFC8Y53 FRP CSM การติดตั้งอากาศแบบ double sheath รูป-8 สายไฟฟ้าออปติกที่รองรับตัวเอง

GYFC8Y53

FRP CSM สายไฟฟ้าสายไฟฟ้าสายไฟฟ้า
รูปที่ 8

การใช้งาน

ความทนทานต่อการดึงสูง ความทนทานต่อการบดสูง
การออกแบบแกนครึ่งแห้ง, ง่ายสําหรับการติดตั้งและ splice
อุปกรณ์อากาศที่รองรับตัวเอง

ลักษณะ

นี่คือสรุปรายละเอียดของสเปคของสายไฟเบอร์ออปติก

ประเภทเส้นใยและความอ่อนแอ/ผลงาน:

1. จี652.Dและจี655(เส้นใยแบบเดียว)

   • จี652.D: สายใยแบบเดียวที่ใช้กันทั่วไป เหมาะสําหรับการใช้งานทั่วไป
   • จี655: สายไฟเบอร์ที่สับเปลี่ยนการกระจายที่ไม่เป็นศูนย์ ถูกออกแบบมาเพื่อการถ่ายทอดความจุสูง และระยะทางไกล ด้วยการควบคุมการกระจายได้มากขึ้น

2. สายใยมูลติโมด:

   • 50/125 μmและ62.5/125 μmเป็นเส้นใยมัลติโมดที่ใช้ในการส่งข้อมูลความไกลสั้น ความเร็วสูงในเครือข่ายพื้นที่ท้องถิ่น (LAN) โดยมีลักษณะการลดความหนาแน่นและความกว้างแบนด์เฉพาะเจาะจง

ความอ่อนแอ:

• ในระยะ 850 nm:

  • 50/125 μm:≤3.0 dB/km
  • 62.5/125 μm:≤3.0 dB/km

• ในระยะ 1300 nm:

  • 50/125 μm:≤1.0 dB/km
  • 62.5/125 μm:≤1.0 dB/km

• ในระยะ 1310 nm:

  • จี652.D:≤0.36 dB/km
  • จี655:≤0.40 dB/km

• ในระยะ 1550 nm:

  • จี652.D:≤0.22 dB/km
  • จี655:≤0.23 dB/km

ความกว้างแบนด์วิธ (ความจุในการถ่ายทอดข้อมูล)

• ในระยะ 850 nm:

  • 50/125 μm:≥ 500 MHz·km
  • 62.5/125 μm:≥200 MHz·km

• ในระยะ 1300 nm:

  • 50/125 μm:≥ 1000 MHz·km
  • 62.5/125 μm:≥ 600 MHz·km

การกระจายกระจายโหมด polarisation (PMD):

• สายใยแต่ละสาย: ทั้งคู่จี652.Dและจี655สายใยมีค่าการกระจายกระจายในสภาพขั้วโลก≤0.20 PS/√km.
• ค่าเชื่อมโยงการออกแบบ(M=20, Q=0.01%): ทั้งคู่จี652.Dและจี655สายใยมี≤0.1 ps/√km.

ข้อมูลเทคนิคสําหรับการก่อสร้างสายไฟฟ้า:

ส่วนนี้รายละเอียดคุณสมบัติทางกายภาพและกลของสายไฟเบอร์ออปติกที่มีจํานวนและการตั้งค่าสายไฟเบอร์ต่าง ๆ:

• ตัวเลือกการนับเส้นใย: 2, 4, 6, 12, 18, 24 สายใย

ลักษณะของท่อและสายไฟลอย:

• กว้างนอกของท่อลอย:

  • สําหรับเส้นใย 2, 4, 6:2.8 มิลลิเมตร
  • สําหรับเส้นใย 12, 18, 24:3.2 มิลลิเมตร

• สายเหล็ก:

  • วัสดุ: สายเหล็กกระปุกเพื่อความแข็งแรง
  • กว้าง:7*0.8 มม..

• กล่อง:

  • วัสดุ:PE(โพลีเอเธลีน)
  • ความหนา:นามinali 0.8 mm.

• กว้างของเคเบิล:

  • 2, 4, 6 สายใยประมาณ4.4 มม / 9.5 มม.
  • 12, 18, 24 ใยประมาณ4.6 มม / 9.5 มม.

• น้ําหนักสาย:

  • 2, 4, 6 สายใย:66 กิโลกรัม/กม.
  • 12, 18, 24 ใย:68 กิโลกรัม/กม.

• ระยะอุณหภูมิการทํางาน:-40°C ถึง +70°C.

• ความแข็งแรงในการดึง:

  • ระยะสั้น:1500 N.
  • ระยะยาว:600 N.

• ความทนทานต่อการบด:

  • ระยะสั้น:1000 N/100 มม.
  • ระยะยาว:300 N/100 มม..
