| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | ไม่มีขีด จำกัด |
| ความทนทาน: | <0.3dB การเปลี่ยนแปลงทั่วไป การผสมพันธุ์ 200 ครั้ง | การแลกเปลี่ยน: | ≤0.2dB |
|---|---|---|---|
| แรงดึง: | >70N | เวลาเสียบปลั๊ก: | ≤ 500 |
| อุณหภูมิในการทำงาน (℃): | -40 ถึง +85°ซ |

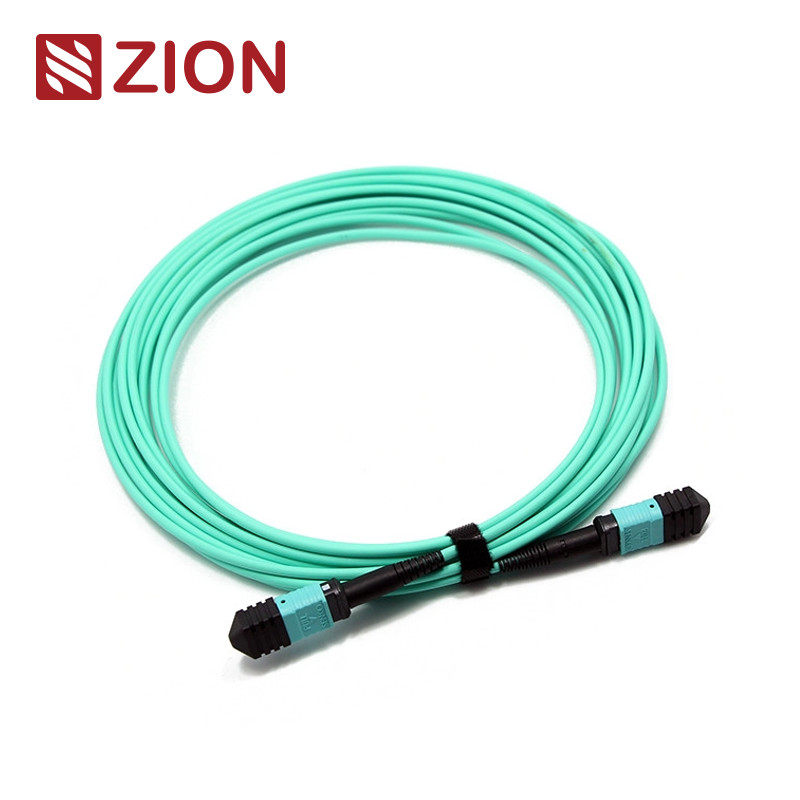

สายแพทช์ไฟเบอร์ 12F MPO (MTP) -MPO (MTP) ได้รับการออกแบบมาสำหรับ 40G QSFP + SR4
40G QSFP+ CSR4 และ 100G QSFP28 SR4 ออปติกการเชื่อมต่อโดยตรงและศูนย์ข้อมูลความหนาแน่นสูง
| รหัสไซออน | คำอธิบายไซออน | |||||||||||||||||||||||||||||||||||||||||||
| ZCM1127HLA1X | MPO หญิงถึง MPO หญิง OM3 3.0 มม. LSZH 12 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | |||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
มาตรฐานอุตสาหกรรมของตัวเชื่อมต่อ:
| ตัวเชื่อมต่อ | อ้างอิง | รายละเอียดที่อยู่อาศัย | ||||||
| MPO โหมดเดียว | IEC 61754-7 | SM APC: ขั้วต่อสีเขียว + บูทสีดำ (Standard Loss MPO) SM APC: ขั้วต่อสีเหลือง + บู๊ตสีดำ (MPO สูญเสียต่ำสุด) |
||||||
| MPO มัลติโหมด | IEC 61754-7 |
OM1&OM2 PC: ขั้วต่อสีเบจ + บูทสีดำ (Standard Loss MPO) |
||||||
| ตรงตามมาตรฐาน IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;สอดคล้องกับ TIA-604-5(FOCIS5) สายโครงสร้างต่อ TIA-568-C | ||||||||
| รองรับ 10G Fibre Channel | ||||||||
| 40G และ 100G IEEE 802.3 |
ข้อมูลจำเพาะของออปติคัล:
| รายการข้อมูลจำเพาะ | โหมดเดียว (ขัดเงา APC 8 องศา) | มัลติโหมด (PC Flat Polish) | ||||||
| การสูญเสียการแทรก (MPO) (IEC 61300-3-34) |
การสูญเสียมาตรฐาน:≤0.75dB (สูงสุด), ≤0.50dB (ทั่วไป) การสูญเสียต่ำมาก:≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป) |
การสูญเสียมาตรฐาน:≤0.6dB (สูงสุด), ≤0.50 (ทั่วไป) การสูญเสียต่ำมาก:≤0.35dB(สูงสุด) , ≤0.20dB(ทั่วไป) |
||||||
| การสูญเสียการแทรก (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| ผลตอบแทนขาดทุน (MPO) | ≥60dB(ขัดเงา 8 องศา) | ≥25dB | ||||||
| การสูญเสียผลตอบแทน (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
| ความทนทาน | <0.3dBการเปลี่ยนแปลงทั่วไป การผสมพันธุ์ 200 ครั้ง | |||||||
| การแลกเปลี่ยน | ≤0.2dB | |||||||
| แรงดึง | >70N | |||||||
| เวลาเสียบปลั๊ก | ≤500 | |||||||
| อุณหภูมิในการทำงาน (℃) | ·-40 ถึง + 85°C | |||||||
| คุณสมบัติ: | ||||||||
| การสูญเสียการแทรกต่ำ การสูญเสียผลตอบแทนสูง | ||||||||
| ตัวเชื่อมต่อ Multi-fiber ที่ใช้ MT, การสิ้นสุดและส่วนประกอบตัวเชื่อมต่อไฟเบอร์ 4,8,12 และ 24 | ||||||||
| ทางออกที่ประหยัดสำหรับการเลิกจ้างไฟเบอร์จำนวนมาก | ||||||||
| ออกแบบมาสำหรับแอปพลิเคชัน SM และ MM ที่มีการสูญเสียต่ำและการสูญเสียมาตรฐาน | ||||||||
| มีตัวเลือกสายกลมที่แข็งแรงทนทาน สายวงรี และสายริบบิ้นเปล่า | ||||||||
| ตัวเรือนรหัสสีมีไว้เพื่อแยกประเภทไฟเบอร์ ประเภทการขัดเงา และ/หรือเกรดคอนเนคเตอร์ | ||||||||
| สามารถทำซ้ำและแลกเปลี่ยนได้ดี |
| แอปพลิเคชัน: | ||||||||||||||||||||||||||||||||||||||||||||
|
กฎการตั้งชื่อ & ข้อมูลยืนยันการสั่งซื้อ:
กดดึงแท็บ Senko MPO
การวาดสายแพทช์ไฟเบอร์ MPO-MPO 12F
| ความยาวโดยรวม(L)(ม.) | ความยาวของความอดทน (ซม.) | |||||||
| 0<L<1 | +5/-0 | |||||||
| 1<L<10 | +10/-0 | |||||||
| 10<ยาว<40 | +15/-0 | |||||||
| 40<ลิตร | '+0.5% x ยาว/-0 | |||||||
วิธีการเชื่อมต่อสามวิธีช่วยให้ขั้ว MTP/MPO ถูกต้อง
1. ขั้ว A การเชื่อมต่อ
| ความมีขั้ว สายเคเบิล MPO ใช้การออกแบบปุ่มขึ้นและลงดังที่แสดงในรูปด้านล่าง ตำแหน่งที่ 1 ของหนึ่ง ขั้วต่อตรงกับตำแหน่ง 1 ของขั้วต่ออื่นไม่มีการพลิกขั้วดังนั้น เมื่อเราใช้สาย A MTP ที่มีขั้วในการเชื่อมต่อ เราต้องใช้สายแพตช์เพล็กซ์ AB ที่ปลายด้านหนึ่งและสายแพตช์เพล็กซ์ AA ที่ปลายอีกด้านหนึ่งเนื่องจากในลิงค์นี้ Rx1 จะต้องเชื่อมต่อกับ Tx1ถ้าเราไม่ใช้สายแพตช์ดูเพล็กซ์ AA ตามหลักการออกแบบของสาย A MTP ที่มีขั้ว ไฟเบอร์ 1 อาจส่งไปยังไฟเบอร์ 1 กล่าวคือ Rx1 อาจส่งไปยัง Rx1 ซึ่งอาจทำให้เกิดข้อผิดพลาด |
2. การเชื่อมต่อขั้ว B
| สายเคเบิล Polarity B MTP ใช้การออกแบบคีย์อัพคีย์อัพดังนั้น ตามที่แสดงในรูปด้านล่าง ตำแหน่ง 1 ของขั้วต่อหนึ่งจะสอดคล้องกับตำแหน่ง 12 ของขั้วต่ออื่นดังนั้น เมื่อเราใช้สายเคเบิล MTP ขั้ว B สำหรับการเชื่อมต่อ เราควรใช้สายเคเบิลแพตช์เพล็กซ์ AB ที่ปลายทั้งสองด้านเนื่องจากการออกแบบคีย์อัพเพื่อคีย์อัพช่วยพลิกขั้ว ซึ่งทำให้ไฟเบอร์ 1 ส่งไปยังไฟเบอร์ 12 นั่นคือ Rx1 ส่งไปยัง Tx1 |
3. การเชื่อมต่อขั้ว C
| เช่นเดียวกับสายเคเบิล MPO ที่มีขั้ว A สายเคเบิล MPO ที่มีขั้ว C ยังใช้การออกแบบคีย์ขึ้นและคีย์ดาวน์อย่างไรก็ตาม ภายในสายเคเบิลมีการออกแบบไฟเบอร์ครอส ซึ่งทำให้ตำแหน่ง 1 ของขั้วต่อหนึ่งสอดคล้องกับตำแหน่ง 2 ของ ตัวเชื่อมต่ออื่นดังที่แสดงในรูปด้านล่าง เมื่อเราใช้สายเคเบิล MTP ที่มีขั้ว C สำหรับการเชื่อมต่อ เราควรใช้สายเคเบิลแพตช์เพล็กซ์ AB ที่ปลายทั้งสองด้านเนื่องจากการออกแบบครอสไฟเบอร์ช่วยพลิกขั้ว ซึ่งทำให้ไฟเบอร์ 1 ส่งไปยังไฟเบอร์ 2 นั่นคือ Rx1 ส่งไปยัง Tx1 |
หมายเหตุ: ประเภทขั้วอยู่ในกฎการตั้งชื่อต่อไปนี้ - ขั้ว A； ขั้ว B； ขั้ว C
สายเคเบิล TRUNK ยอดนิยมของ Zion Communication
| รหัสไซออน | คำอธิบายไซออน | |||||||
| 7236001 | ZCM1122HIA1X | MPO หญิงถึง MPO หญิง SM 3.0 มม. LSZH 12 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
| 7236002 | ZCM1152HIA1X | MPO หญิงถึง MPO หญิง SM 3.0 มม. LSZH 24 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
| 7236003 | ZCM1127HLA1X | MPO หญิงถึง MPO หญิง OM3 3.0 มม. LSZH 12 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
| 7236004 | ZCM1157HLA1X | MPO หญิงถึง MPO หญิง OM3 3.0 มม. LSZH 24 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
| 7236005 | ZCM1128HMA1X | MPO หญิงถึง MPO หญิง OM4 3.0 มม. LSZH 12 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
| 7236006 | ZCM1158HMA1X | MPO หญิงถึง MPO หญิง OM4 3.0 มม. LSZH 24 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง | ||||||
| 7236007 | ZCM2122HIA1X | MTP หญิงถึง MTP หญิง SM 3.0 มม. LSZH 12 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
| 7236008 | ZCM2152HIA1X | MTP หญิงถึง MTP หญิง SM 3.0 มม. LSZH 24 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
| 7236009 | ZCM2127HLA1X | MTP หญิงถึง MTP หญิง OM3 3.0 มม. LSZH 12 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
| 7236010 | ZCM2157HLA1X | MTP หญิงถึง MTP หญิง OM3 3.0 มม. LSZH 24 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
| 7236011 | ZCM2128HMA1X | MTP หญิงถึง MTP หญิง OM4 3.0 มม. LSZH 12 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
| 7236012 | ZCM2158HMA1X | MTP หญิงถึง MTP หญิง OM4 3.0 มม. LSZH 24 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง | ||||||
บรรจุภัณฑ์
| แพคเกจสายเคเบิลใยแก้วนำแสงที่ถ่ายได้ง่ายและได้รับการป้องกันอย่างดีนี้ได้รับการติดฉลากและทำเครื่องหมายโดย OMC เป็นค่าเริ่มต้น ขนาดกล่องมาตรฐาน: 34*22*15 ซม.;44*34*24 ซม. ;54*39*34 ซม.กล่องที่จะใช้ขึ้นอยู่กับจำนวนสินค้าสามารถปรับแต่งบรรจุภัณฑ์ได้ | ||||||||
บริการ OEM/ODM สำหรับคุณ
| 1. สีของสายไฟ, คำพิมพ์, วัสดุหุ้มสายไฟ, สีของขั้วต่อ | ||||||||
| 2. ฉลาก OEM, ระบุแหวน, ฉลากของสายเคเบิล,กล่องเครื่องหมายการจัดส่ง | ||||||||
| 3. ระดับคุณภาพที่แตกต่างกัน |
