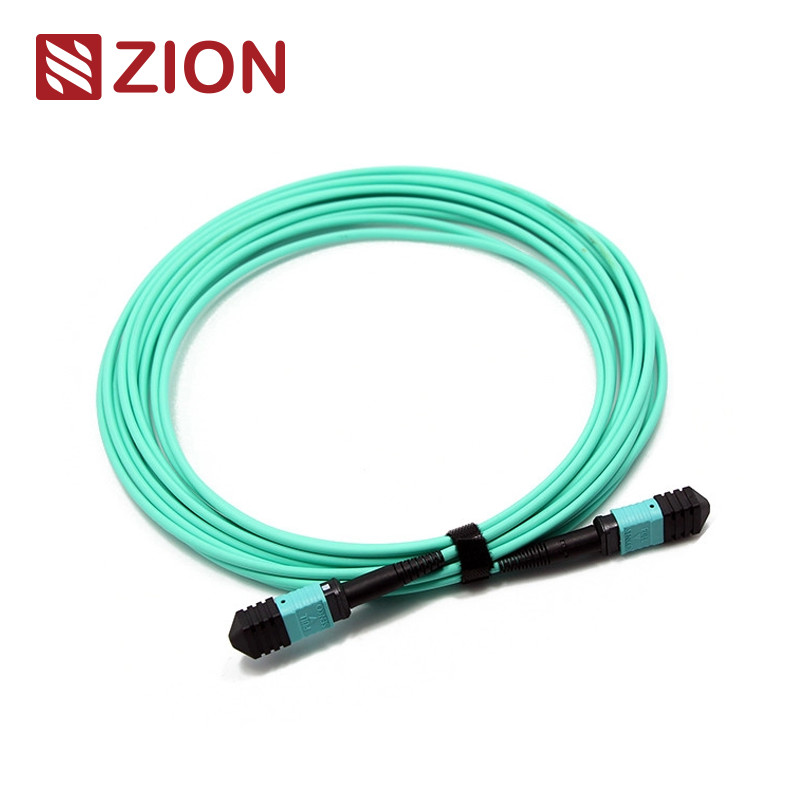

12 เส้นใย MPO หญิงถึง MPO หญิง OM3 3.0 มม. LSZH MPO สายแพทช์เมตรที่กำหนดเอง
สายแพทช์ไฟเบอร์ออปติก MPO ความหนาแน่นสูงออกแบบมาเพื่อการรับส่งข้อมูลที่ทันสมัยในสภาพแวดล้อมที่มีความต้องการสูง
การระบุผลิตภัณฑ์
รหัสไซอัน:ZCM1127HLA1X
ไซอันคำอธิบาย:MPO ตัวเมียถึง MPO ตัวเมีย OM3 3.0 มม. LSZH 12 ไฟเบอร์สายแพทช์ MPO (เมตรแบบกำหนดเอง)
ภาพรวมผลิตภัณฑ์
ตัวเชื่อมต่อ MPO เป็นตัวเชื่อมต่อไฟเบอร์แบบมัลติคอร์ความหนาแน่นสูงที่ออกแบบมาเพื่อความต้องการการรับส่งข้อมูลร่วมสมัย มีการใช้กันอย่างแพร่หลายในการตั้งค่าความหนาแน่นสูง รวมถึงศูนย์ข้อมูล โครงสร้างพื้นฐานการสร้างใยแก้วนำแสง และการเชื่อมต่ออุปกรณ์ออปติกภายในสำหรับระบบ เช่น ตัวรับส่งสัญญาณ 40G, 100G และ QSFP+
คุณสมบัติสายแพทช์ MPO
- การก่อสร้าง:สิ้นสุดด้วยขั้วต่อ MPO ที่ปลายทั้งสองข้าง โดยเชื่อมต่อโมดูล MPO เป็นลิงก์ถาวร
- การกำหนดค่า:มีให้เลือกหลายเส้นใย: 12, 24, 48, 60, 72, 96 และ 144 เส้นใย
- อัตราข้อมูล:รองรับความเร็วในการรับส่งข้อมูลสูงสุด 10/40/100Gbps
- ความยืดหยุ่น:กำหนดค่าใหม่ได้ง่ายโดยการเปลี่ยนตลับแทนขั้วต่อสายไฟ
- การใช้งาน:การเชื่อมต่อคาสเซ็ต แผง และช่องระบายอากาศ MPO การใช้งานอย่างรวดเร็วในการตั้งค่าสายเคเบิลที่มีความหนาแน่นสูง ออกแบบมาสำหรับออปติก 40G QSFP+ SR4, 40G QSFP+ CSR4 และ 100G QSFP28 SR4
ขั้วต่อมาตรฐานอุตสาหกรรม
การอ้างอิงโหมดเดียวของ MPO:IEC 61754-7
รายละเอียดที่อยู่อาศัยโหมดเดียวของ MPO:SM APC (ขั้วต่อสีเขียว/เหลือง + บูตสีดำ)
การอ้างอิงมัลติโหมด MPO:IEC 61754-7
รายละเอียดที่อยู่อาศัยมัลติ MPO:OM1/OM2 (สีเบจ), OM3/OM4 (อควา/ม่วงเฮเทอร์)
ข้อมูลจำเพาะเกี่ยวกับแสง
การสูญเสียการแทรก (MPO) โหมดเดียว (APC):มาตรฐาน: ≤0.75dB; การสูญเสียต่ำ: ≤0.35dB
การสูญเสียการแทรก (MPO) มัลติโหมด (PC):มาตรฐาน: ≤0.6dB; การสูญเสียต่ำ: ≤0.35dB
การสูญเสียผลตอบแทน (MPO) โหมดเดียว (APC):≥60dB
การสูญเสียผลตอบแทน (MPO) มัลติโหมด (PC):≥25dB
ความทนทานโหมดเดียว (APC):<0.3dB การเปลี่ยนแปลงโดยทั่วไป (การผสมพันธุ์ 200 ครั้ง)
แรงดึงโหมดเดียว (APC):>70N
อุณหภูมิในการทำงานโหมดเดียว (APC):-40°ซ ถึง +85°ซ
คุณสมบัติที่สำคัญ
- การสูญเสียต่ำ:ประสิทธิภาพสูงพร้อมการสูญเสียการแทรกต่ำและการสูญเสียผลตอบแทนสูง
- ตัวเลือกที่ทนทาน:มีให้เลือกทั้งแบบสายกลม สายรูปไข่ และตัวเลือกริบบิ้นเปลือย
- บัตรประจำตัว:ตัวเรือนมีรหัสสีเพื่อให้แยกแยะประเภทไฟเบอร์และเกรดได้ง่าย
- ความเข้ากันได้:สามารถใช้แทนกันได้สำหรับระบบสายเคเบิลที่มีโครงสร้างและเป็นไปตามมาตรฐานสากล (IEC 61754-7, Telcordia GR-1435-CORE, TIA-568-C)
การใช้งาน
- ศูนย์ข้อมูลความหนาแน่นสูง:รองรับข้อกำหนดด้านการเดินสายหนาแน่นอย่างมีประสิทธิภาพ
- โครงสร้างพื้นฐานใยแก้วนำแสง:เหมาะสำหรับการสร้างการเชื่อมต่อ
- การเชื่อมต่อด้วยแสงภายใน:ให้การเชื่อมต่อที่เชื่อถือได้สำหรับอุปกรณ์ไฟเบอร์
ข้อมูลจำเพาะความคลาดเคลื่อนของความยาว
ความยาวโดยรวม (L) (ม.): ความยาวของพิกัดความเผื่อ (ซม.)
0<ล<1: +5/-0
1<ล<10: +10/-0
10<ล<40: +15/-0
40<ลิตร: '+0.5% x ลิตร/-0
วิธีการเชื่อมต่อขั้ว MPO
การเชื่อมต่อขั้ว A
ขั้ว สายเคเบิล MPO ใช้การออกแบบแบบคีย์ขึ้นและลง ตำแหน่งที่ 1 ของตัวเชื่อมต่อหนึ่งสอดคล้องกับตำแหน่งที่ 1 ของตัวเชื่อมต่ออื่นโดยไม่มีการพลิกขั้ว ต้องใช้สายแพทช์ดูเพล็กซ์ AB ที่ปลายด้านหนึ่งและสายแพทช์ดูเพล็กซ์ AA ที่ปลายอีกด้านหนึ่งเพื่อการส่งสัญญาณที่เหมาะสม
การเชื่อมต่อขั้ว B
สายเคเบิล Polarity B MTP ใช้การออกแบบคีย์อัพและคีย์อัพ ตำแหน่งที่ 1 ของตัวเชื่อมต่อหนึ่งตรงกับตำแหน่ง 12 ของตัวเชื่อมต่ออื่น ต้องใช้สายแพตช์ AB duplex ที่ปลายทั้งสองข้างเพื่อการพลิกขั้วและการส่งสัญญาณที่เหมาะสม
การเชื่อมต่อขั้ว C
สายเคเบิล Polarity C MPO ใช้การออกแบบคีย์ขึ้นและลงด้วยการกำหนดค่าข้ามไฟเบอร์ภายใน ตำแหน่งที่ 1 ของตัวเชื่อมต่อหนึ่งตรงกับตำแหน่งที่ 2 ของตัวเชื่อมต่ออื่น ต้องใช้สายแพตช์ AB duplex ที่ปลายทั้งสองข้างเพื่อการกำหนดเส้นทางสัญญาณที่เหมาะสม
บันทึก:ประเภทขั้วไฟฟ้าระบุไว้ในกฎการตั้งชื่อผลิตภัณฑ์ - ขั้ว A, ขั้ว B หรือขั้ว C
สินค้าที่เกี่ยวข้อง
7236001 | ZCM1122HIA1X
MPO ตัวเมียถึง MPO ตัวเมีย SM 3.0 มม. LSZH 12 สายแพทช์ไฟเบอร์ - สายแพทช์ไฟเบอร์โหมดเดี่ยวสำหรับศูนย์ข้อมูลความเร็วสูงและสายเคเบิลแกนหลัก
7236002 | ZCM1152HIA1X
MPO ตัวเมียถึง MPO ตัวเมีย SM 3.0 มม. LSZH 24 สายแพทช์ไฟเบอร์ - โซลูชันโหมดเดี่ยวความหนาแน่นสูงรองรับอีเธอร์เน็ต 40G / 100G
7236003 | ZCM1127HLA1X
MPO Female ถึง MPO Female OM3 3.0 มม. LSZH 12 สายแพทช์ไฟเบอร์ - การเชื่อมต่อไฟเบอร์มัลติโหมดสำหรับเครือข่าย 10G / 40G / 100G
7236004 | ZCM1157HLA1X
MPO ตัวเมียถึง MPO ตัวเมีย OM3 3.0 มม. LSZH 24 สายแพทช์ไฟเบอร์ - ปรับให้เหมาะสมสำหรับเครือข่ายมัลติโหมดความหนาแน่นสูง (OM3)
7236005 | ZCM1128HMA1X
MPO ตัวเมียถึง MPO ตัวเมีย OM4 3.0 มม. LSZH 12 สายแพทช์ไฟเบอร์ - ออกแบบมาสำหรับการเชื่อมต่อมัลติโหมดความเร็วสูง (OM4)
7236006 | ZCM1158HMA1X
MPO ตัวเมียถึง MPO ตัวเมีย OM4 3.0 มม. LSZH 24 สายแพทช์ไฟเบอร์ - โซลูชันมัลติโหมดที่มีประสิทธิภาพและเชื่อถือได้สำหรับเครือข่าย 40G / 100G
ข้อมูลบรรจุภัณฑ์
แพคเกจสายเคเบิลไฟเบอร์ออปติกที่ได้รับการจัดการอย่างง่ายดายและได้รับการป้องกันอย่างดีนี้จะมีป้ายกำกับและทำเครื่องหมายโดย OMC เป็นค่าเริ่มต้น ขนาดกล่องมาตรฐาน: 34 * 22 * 15 ซม. 44*34*24 ซม. 54*39*34 ซม. การเลือกกล่องขึ้นอยู่กับปริมาณการสั่งซื้อ มีบรรจุภัณฑ์แบบกำหนดเอง
บริการ OEM/ODM
- สีของสายเคเบิล ข้อความการพิมพ์ วัสดุของปลอกสายเคเบิล การปรับแต่งสีของตัวเชื่อมต่อ
- ฉลาก OEM, แหวนระบุตัวตน, ฉลากสาย, แบบกล่อง, เครื่องหมายการจัดส่ง
- มีระดับคุณภาพที่แตกต่างกัน
