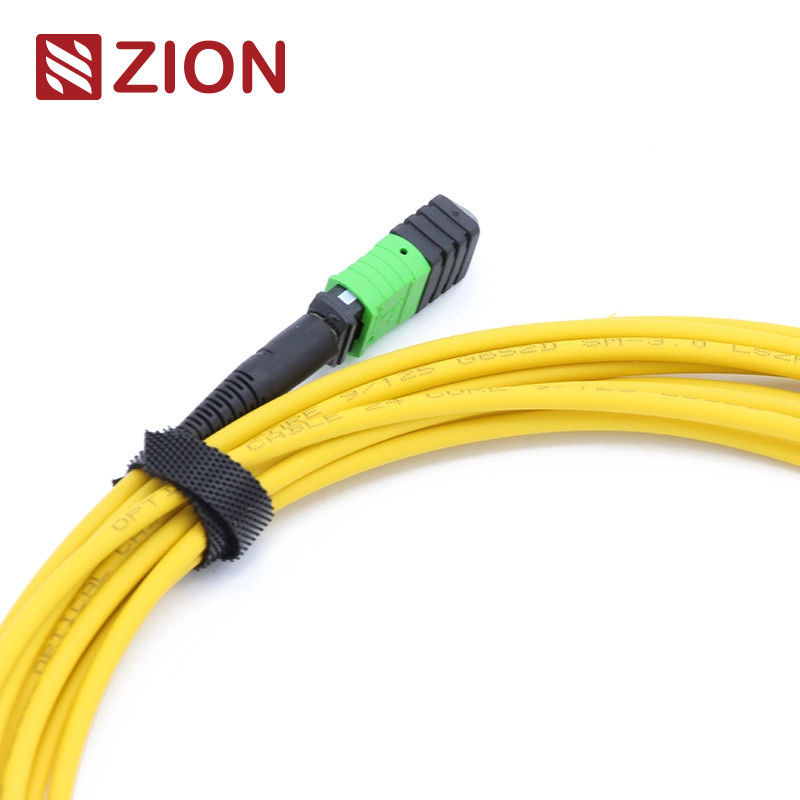

สายแพทช์คอร์ด MTP Female ถึง MTP Female 12 เส้นใย
สายแพทช์ไฟเบอร์ออปติก Singlemode 3.0 มม. LSZH ออกแบบมาสำหรับการใช้งานในศูนย์ข้อมูลความหนาแน่นสูงและโซลูชันเครือข่าย 40G/100G
ข้อมูลผลิตภัณฑ์
รหัส Zion: ZCM2122HIA1X
คำอธิบาย: สายแพทช์คอร์ด MTP Female ถึง MTP Female SM 3.0 มม. LSZH 12 เส้นใย MTP เมตรแบบกำหนดเอง
ภาพรวมผลิตภัณฑ์
ตัวเชื่อมต่อ MTP เป็นตัวเชื่อมต่อแบบหลายเส้นใยแบบกดเข้าที่ออกแบบมาสำหรับการใช้งานไฟเบอร์ออปติกความหนาแน่นสูง ระบบเชื่อมต่อล่วงหน้านี้ส่วนใหญ่ใช้ในศูนย์ข้อมูล การติดตั้งไฟเบอร์ไปยังอาคาร และการเชื่อมต่อภายในอุปกรณ์รับส่งสัญญาณออปติคัลที่รองรับเทคโนโลยี 40G, 100G และ QSFP+
ตัวเชื่อมต่อ MTP จัดประเภทตามมาตรฐาน IEC 61754-7 ตามจำนวนเส้นใย เพศ (ตัวผู้/ตัวเมีย) และขั้ว (PC หรือ APC) สายแพทช์ไฟเบอร์ MTP-MTP 3.0 มม. LSZH ของเรามีตัวเชื่อมต่อ MTP ทั้งสองด้านและมีให้เลือกหลายจำนวนเส้นใย ได้แก่ 12, 24, 48, 60, 72, 96 และ 144 เส้นใย
การใช้งานหลัก
ออกแบบมาโดยเฉพาะสำหรับการเชื่อมต่อโดยตรงของออปติก 40G QSFP+ SR4, 40G QSFP+ CSR4 และ 100G QSFP28 SR4 ในสภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง
มาตรฐานและข้อมูลจำเพาะทางอุตสาหกรรม
มาตรฐานตัวเชื่อมต่อ
- การอ้างอิง Singlemode MPO: EIA/TIA-604-5
- ตัวเรือน Singlemode MPO: SM APC - ตัวเชื่อมต่อสีเขียว + บูทสีดำ (MTP การสูญเสียมาตรฐาน)
- ตัวเรือน Singlemode MPO: SM APC - ตัวเชื่อมต่อสีเหลือง + บูทสีดำ (MTP การสูญเสียต่ำพิเศษ)
- การอ้างอิง Multimode MPO: EIA/TIA-604-5
- สอดคล้องกับ IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5)
- สอดคล้องกับ 10G Fiber Channel
- สอดคล้องกับ 40G และ 100G IEEE 802.3
ข้อมูลจำเพาะด้านประสิทธิภาพทางแสง
การสูญเสียการแทรก (MPO) Singlemode APC:
มาตรฐาน: ≤0.75dB (สูงสุด), ≤0.50dB (โดยทั่วไป)
ต่ำพิเศษ: ≤0.35dB (สูงสุด), ≤0.20dB (โดยทั่วไป)
การสูญเสียการแทรก (MPO) Multimode PC:
มาตรฐาน: ≤0.6dB (สูงสุด), ≤0.50dB (โดยทั่วไป)
ต่ำพิเศษ: ≤0.35dB (สูงสุด), ≤0.20dB (โดยทั่วไป)
การสูญเสียการสะท้อนกลับ (MPO) Singlemode APC: ≥60dB
การสูญเสียการสะท้อนกลับ (MPO) Multimode PC: ≥25dB
ความทนทาน: <0.3dB การเปลี่ยนแปลงโดยทั่วไป (200 ครั้ง)
การแลกเปลี่ยนได้: ≤0.2dB
การทดสอบการใส่-ดึง: 500 ครั้ง, IL <0.5dB
ความต้านทานแรงดึง: >70N
รอบการเสียบปลั๊ก: >600
อุณหภูมิในการทำงาน: -40°C ถึง +85°C
คุณสมบัติหลัก
- การสูญเสียการแทรกต่ำและประสิทธิภาพการสูญเสียการสะท้อนกลับสูง
- ตัวเชื่อมต่อแบบหลายเส้นใย MT พร้อมการสิ้นสุดไฟเบอร์ 4, 8, 12 และ 24 เส้น
- โซลูชันการสิ้นสุดจำนวนมากที่ประหยัด
- เหมาะสำหรับการใช้งานแบบ singlemode และ multimode ที่มีการสูญเสียต่ำและการสูญเสียมาตรฐาน
- มีให้เลือกในตัวเลือกสายเคเบิลกลมแบบแข็งแรงทนทาน สายเคเบิลรูปไข่ และริบบิ้นเปลือย
- ตัวเรือนรหัสสีสำหรับการระบุประเภทไฟเบอร์และประเภทการขัดเงาได้ง่าย
- ความสามารถในการทำซ้ำและการแลกเปลี่ยนที่ยอดเยี่ยม
การใช้งานหลัก
สายรัด 12F MPO-LC/SC/FC/ST ออกแบบมาสำหรับ 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 และการใช้งานศูนย์ข้อมูลความหนาแน่นสูง เหมาะสำหรับสภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง 10/40/100G
- สภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง
- การติดตั้งไฟเบอร์ไปยังอาคาร
- การเชื่อมต่อภายในอุปกรณ์ไฟเบอร์ออปติก
เอกสารผลิตภัณฑ์
กฎการตั้งชื่อและการยืนยันคำสั่งซื้อ
แท็บ Push Pull สำหรับ Senko MTP
แบบร่างสายเคเบิลลำตัว MTP-MTP 12F
ความคลาดเคลื่อนของความยาวสายเคเบิล
| ความยาวโดยรวม (L) เป็นเมตร |
ความคลาดเคลื่อนของความยาวเป็นเซนติเมตร |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
วิธีการเชื่อมต่อขั้ว MTP
วิธีการเชื่อมต่อมาตรฐานสามวิธีช่วยให้มั่นใจได้ถึงขั้ว MTP/MTP ที่เหมาะสมสำหรับการส่งสัญญาณที่ดีที่สุด
การเชื่อมต่อขั้ว A
การออกแบบ Key up, key down รักษาการจัดตำแหน่งตำแหน่งไฟเบอร์ (ตำแหน่ง 1 ถึงตำแหน่ง 1) ต้องใช้สายแพทช์ดูเพล็กซ์ A-B ที่ปลายด้านหนึ่งและสายแพทช์ดูเพล็กซ์ A-A ที่ปลายอีกด้านหนึ่ง
การเชื่อมต่อขั้ว B
การออกแบบ Key up, key up พร้อมการพลิกขั้ว (ตำแหน่ง 1 ถึงตำแหน่ง 12) ต้องใช้สายแพทช์ดูเพล็กซ์ A-B ทั้งสองด้าน
การเชื่อมต่อขั้ว C
การออกแบบ Key up, key down พร้อมไฟเบอร์ข้ามภายใน (ตำแหน่ง 1 ถึงตำแหน่ง 2) ต้องใช้สายแพทช์ดูเพล็กซ์ A-B ทั้งสองด้าน
หมายเหตุ: ประเภทขั้วระบุไว้ในกฎการตั้งชื่อผลิตภัณฑ์ - ขั้ว A, ขั้ว B หรือขั้ว C
ผลิตภัณฑ์ที่เกี่ยวข้อง
7236001 ZCM1122HIA1: สายแพทช์คอร์ด MPO Female ถึง MPO Female SM 3.0 มม. LSZH 12 เส้นใย MPO เมตรแบบกำหนดเอง
7236002 ZCM1152HIA1: สายแพทช์คอร์ด MPO Female ถึง MPO Female SM 3.0 มม. LSZH 24 เส้นใย MPO เมตรแบบกำหนดเอง
7236007 ZCM2122HIA1: สายแพทช์คอร์ด MTP Female ถึง MTP Female SM 3.0 มม. LSZH 12 เส้นใย MTP เมตรแบบกำหนดเอง
7236008 ZCM2152HIA1: สายแพทช์คอร์ด MTP Female ถึง MTP Female SM 3.0 มม. LSZH 24 เส้นใย MTP เมตรแบบกำหนดเอง
ข้อมูลบรรจุภัณฑ์
สายไฟเบอร์ออปติกที่บรรจุอย่างมืออาชีพพร้อมการติดฉลากและการทำเครื่องหมาย OMC มีให้เลือกในขนาดกล่องมาตรฐาน: 34×22×15 ซม., 44×34×24 ซม. และ 54×39×34 ซม. มีตัวเลือกบรรจุภัณฑ์แบบกำหนดเอง
บริการ OEM/ODM
ตัวเลือกการปรับแต่ง ได้แก่ สีสายเคเบิล การพิมพ์ วัสดุแจ็คเก็ต สีตัวเชื่อมต่อ ฉลาก OEM วงแหวนระบุตัวตน ป้ายสายเคเบิล กล่อง และเครื่องหมายการขนส่ง มีให้เลือกหลายระดับคุณภาพเพื่อให้ตรงตามข้อกำหนดเฉพาะ
